散热器温度只高一点，射频增益为何会漂？
散热器表面温度只是热链上的一个点，器件结温可能更早改变
射频组件的增益、输出功率、线性、噪声和频率都会随温度变化。散热器表面只升高几度，并不能证明结温变化也很小；芯片到壳体、导热界面、PCB和散热器之间的热阻会制造明显温差。
功放冷机测试正常，连续发射一段时间后增益缓慢下降，散热器表面温度却只比环境高一点。把问题归结为仪器漂移，停机冷却后性能又恢复，下一轮仍按相同时间轨迹下滑。
这类现象要沿热路径判断：表面温度低，不等于结温低；温升不大，也不等于射频参数不敏感。偏置点、载流子迁移率和无源材料特性只要随温度变化，就会在增益和输出端留下轨迹。
同一组件里可能有多个局部热点
射频板上功率晶体管、偏置器件、稳压器和磁性元件的耗散不同，金属腔体又会形成各自的导热通道。散热器测点离热点较远时，温度传到表面需要时间，读数会落后于结区变化。
实物检查应确认功率器件位置、底部焊盘、腔体接触面和散热器压紧点。只测散热器边缘，可能正好避开最关键的热路径。

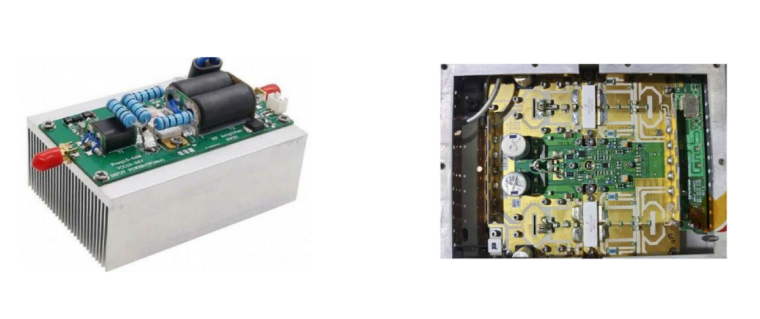

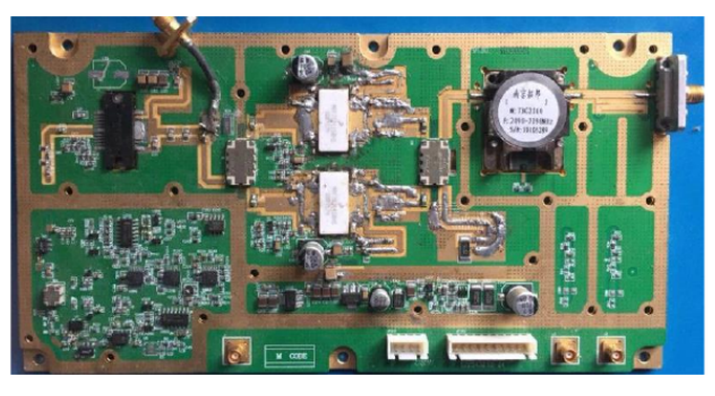

图1 射频板与屏蔽腔体中的发热器件并不均匀
温度会同时改变偏置和射频参数
有源器件温度升高后，静态电流、跨导和饱和能力可能变化，增益与输出功率随之漂移；偏置补偿若响应慢或测温点不合适，还会出现先降后稳、不同功率下轨迹不同的现象。
无源网络也不是完全不变。介质常数、损耗、电阻和谐振尺寸随温度变化，会移动匹配与滤波响应。看到增益下降时，应同步检查偏置电流、回波和输出功率，避免把所有变化都归到功放芯片。

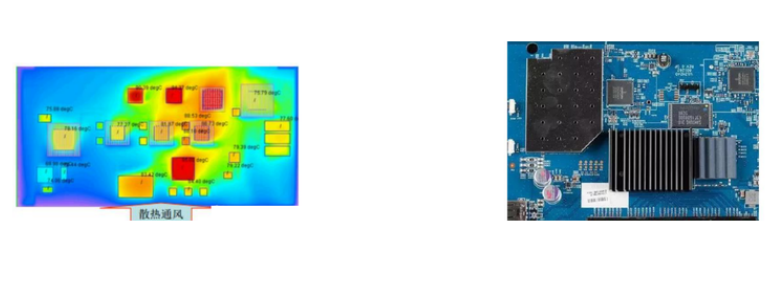

图2 热像与板上热点能帮助区分局部发热位置
射频漂移是电—热耦合结果，单点温度无法替代参数联测。
结温到环境之间串着多段热阻热量从芯片结区经过封装、焊盘、铜层、过孔、壳体和导热界面再到散热器。任何一处接触不良、空洞、铜面积不足或过孔布置不合理，都会增加温差。
导热垫厚度和压紧力也会改变接触热阻。外观看起来贴合，不代表界面内部没有气隙。相同散热器在两块样机上表现不同，应把焊接、平整度和界面材料批次纳入排查。

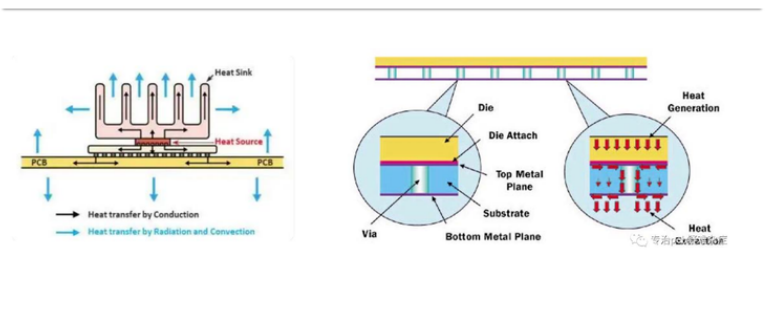

图3 从芯片结区到PCB与外壳存在连续导热界面
主动散热改善的是环境边界风扇、热管或更大散热器可以降低壳体到环境的热阻，但若芯片到壳体的界面才是瓶颈，风量增加后的收益会很有限。热仿真和多点测温应同时观察热点位置是否移动。
图4 风冷和散热器改变外部边界，但不自动消除内部热阻
整改要对应主导热阻：底部焊盘和热过孔不足就改善板级导热；界面接触差就优化平整度和压紧；环境散热不足再增加风冷。所有措施都应在相同输入功率下比较。
验证时固定频点、输入功率、供电和散热条件，连续记录板温、壳温、散热器温度、偏置电流、增益与输出功率。冷启动、热稳态和关机冷却三段轨迹都保留，才能看出热惯性和补偿滞后。
若条件允许，再做不同环境温度与风量的单变量测试。增益变化与偏置电流同步，优先查有源器件和偏置；匹配与中心频率一起移动，则继续检查无源网络与材料温度特性。
温度传感器的位置决定补偿是否有效。传感器贴在散热器边缘，读到的是滞后且被平均后的温度；贴近功率器件可以更快反映热点，却可能受射频、电源和布局限制。测点选择应与被补偿参数的热时间常数匹配。
热稳态也不能只按固定等待时间判断。不同环境温度、风量和输出功率下，达到稳定所需时间不同。可用温度变化率和增益变化率同时接近零作为条件，再记录稳态数据，避免样机尚在升温就开始比较。
若增益漂移来自偏置网络，补偿算法要避免追着噪声调整。温度、电流和功率检测需要滤波与边界保护，且必须验证补偿动作不会在调制包络上形成新的AM或相位扰动。
功放类器件还要区分平均功耗与峰值功耗。相同平均输出下，不同占空比和调制方式可能产生不同瞬时结温与热循环，进而改变增益压缩和线性。连续波测试、脉冲测试与真实业务波形应分别记录工况。机械设计也要关注热循环可靠性：芯片、焊料、基板和壳体的膨胀系数不同，反复升降温会让接触热阻和焊点状态逐渐变化。一次热测试通过，并不能替代寿命阶段的趋势监测。
测温方法本身也有误差。红外发射率设置、金属反光、热电偶粘贴和探头线导热都会改变读数。关键测点宜用两种方法交叉确认，并在报告中保存测点照片和安装方式。
同一测点还应记录环境温度、风速和安装姿态，否则不同日期的表面温度无法直接比较。
完整测点记录还能支持后续样机复现、对照和趋势追踪。
结论散热器只高一点，可能是测点离热点远，也可能是内部热阻把温差留在了芯片与壳体之间。
射频漂移要靠温度、偏置和RF指标的时间关联定位，不能只拿一把红外测温枪看表面。
