仿真跑出来的波形，跟教科书似的规整漂亮。代码写完那一刻，感觉世界都是你的。

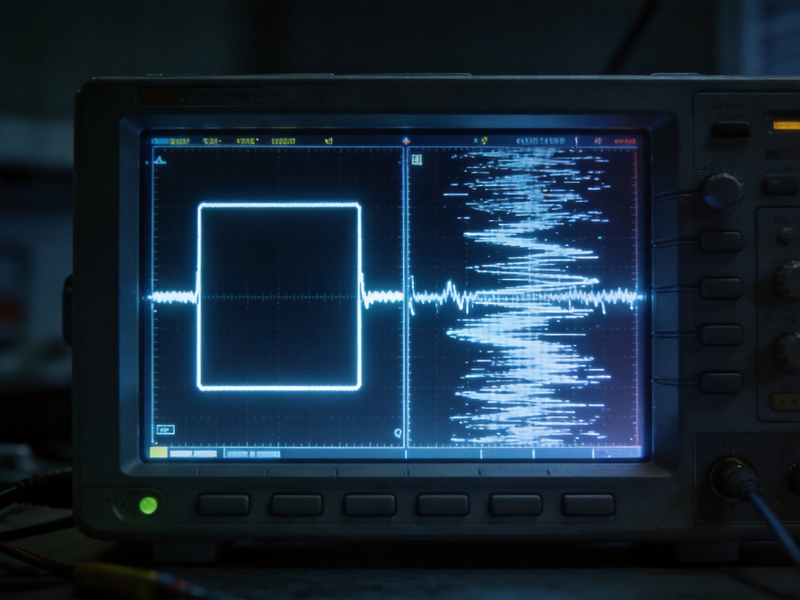

板子回来第一版，示波器一接——过冲、回折、振铃、波形直接糊成一片。盯着屏幕上的烂波形，心里只有一个想法：这玩意儿我是不是从一开始就不该碰硬件？
这种崩溃，做过板子的都懂。但吐槽归吐槽，问题还是得解决。仿真和实物对不上，本质上是因为仿真器是个"理想国"，它不知道你板子上的真实世界有多复杂。
下面这5个原因，我赌你至少踩过3个。
1. 仿真模型本身就是"骗子"SPICE模型、IBIS模型、器件datasheet上给的参数——你以为是精确值，其实全是典型值。
厂商给的模型一般按典型工艺角（typical corner）建模，真实芯片在不同批次、不同温度、不同电压下，参数能偏出去一截。仿真的时候，电流、驱动强度、上升时间，全按"理想公民"算；实物上，弱电流驱不动容性负载，上升沿拉胯一截，高频分量直接糊掉。
【避坑】 关键信号链上的器件，仿真时多跑几个corner（tt/ff/ss），别只盯typical那条曲线。

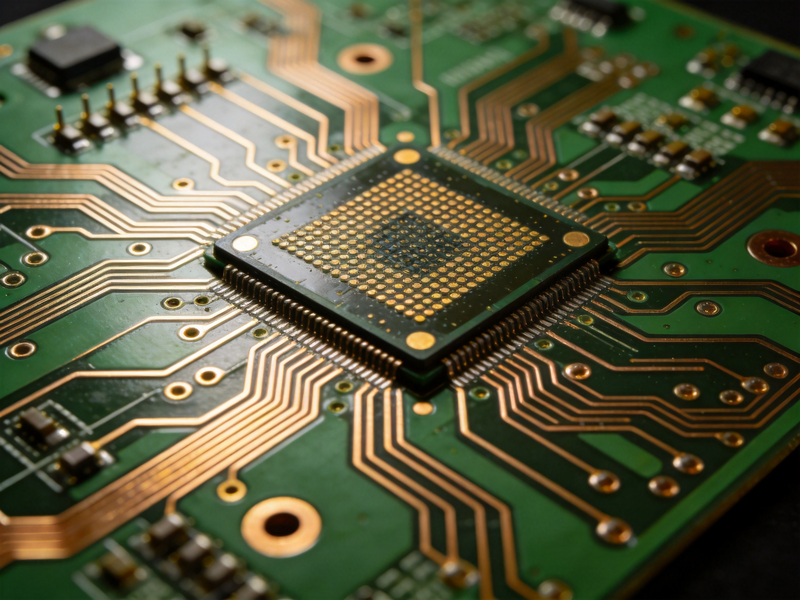

2. PCB上的"看不见的电阻电容"原理图上从A到B就是一根线，仿真器觉得它就是理想导线——零电阻、零电感、零电容。
板子上不是。
走线有寄生电感（每mm大约几nH），过孔有寄生电感和电容，层间有寄生耦合。这些参数在低速板上可以忽略，到了百兆以上的信号链，全是地雷。
【避坑】 高速信号做仿真时，把PCB的S参数模型丢进去，别只跑原理图。
仿真里你给芯片一个干净的3.3V，实物上PDN（电源分配网络）有自己的谐振点。
芯片高速开关瞬间，电流瞬变从电源芯片经过PCB走线、过孔、去耦电容到达芯片管脚——这条路径有阻抗，有谐振。瞬态电流一大，地弹、电源塌陷就出来了，信号参考地不稳，示波器看到的波形自然就丑。
【避坑】 仿真时把PDN阻抗曲线也跑出来，看谐振峰在哪，加去耦电容压下去。
4. 阻抗不连续差分线宽度算好了，间距算好了，仿真出来阻抗100Ω±10%，完美。
实物呢？线宽被PCB厂偏移了几分，介质厚度不均匀，BGA扇出过孔区域参考层被打了断。一处不匹配，全链路驻波。示波器探头一接上去，本身又是一个不连续点。
【避坑】 板厂叠构确认一下，关键走线DIP测量一下阻抗，别只信仿真。
仿真里你那条线是独立的、干净的。实物上，旁边的线、底下的电源平面、连接器上的信号，全在跟你打招呼。
高频信号耦合到旁边低速线，时序直接乱。时钟信号辐射出去，被敏感模拟电路接收到，ADC读数飘得你怀疑人生。
【避坑】 3W规则、关键信号包地、敏感信号远离时钟——这些老话不是说着玩的。
· · ·
最后说一句：心态崩了没用，方法对才有用。
仿真和实物对不上，不是你不行，是硬件这门学科本来就该这么干。每一次跑飞都是一次信号完整性的实操课，比你在课堂上学的任何理论都管用。
下次板子回来波形还丑？把上面5条挨个查一遍，大概率能找到元凶。
