继电器线圈一断电,驱动管为何最危险?

2026-08-08 15:52
7

继电器线圈一断电,驱动管为何最危险?

继电器断电时,线圈电流不会听从控制信号立刻消失;没有释放路径,它会用高电压强行续流




驱动管关断的瞬间,继电器线圈仍存着磁场能量。若续流二极管方向、位置或COM连接错误,电流就会转向寄生电容和驱动管雪崩通道,最危险的时刻反而发生在控制信号已经拉低之后。

继电器吸合正常,驱动管却在释放时偶发损坏。很多排查会先看导通电流和MOSFET温升,因为故障发生在“关断以后”,真正的应力很容易被忽略。

线圈是电感。控制信号撤掉,只代表开关器件准备关断,并不代表线圈电流已经为零。关断保护的核心不是把电流截断,而是给剩余能量安排一条明确、受控的释放路径。

线圈和触点是两套电气世界

继电器结构图把线圈、公共端、常开和常闭触点分开。线圈回路负责产生磁场,触点回路负责切换负载;二者可以电气隔离,却会通过机械动作关联。驱动管承受的是线圈回路的电流和关断能量,不是触点负载电流。

选型时若只看触点能带多少安培,忽略线圈电压、电阻和电感,驱动级就没有完整边界。线圈稳态电流决定导通损耗,储能与释放电压决定关断应力和释放速度。


1  线圈、公共端、常开和常闭触点的结构关系

关断瞬间,电流会寻找新的闭环

电感电流不能突变。MOSFET关断后,线圈两端电压会自行改变极性并升高,直到某条路径允许原电流继续流动。没有专用通道时,路径可能是MOSFET雪崩、寄生电容、控制器保护钳位,甚至相邻网络。

高电压持续多久,取决于线圈能量、寄生参数和钳位电平。偶发损坏往往出现在高温、继电器频繁动作或供电上限,因为器件雪崩余量和热容量同时被压缩。

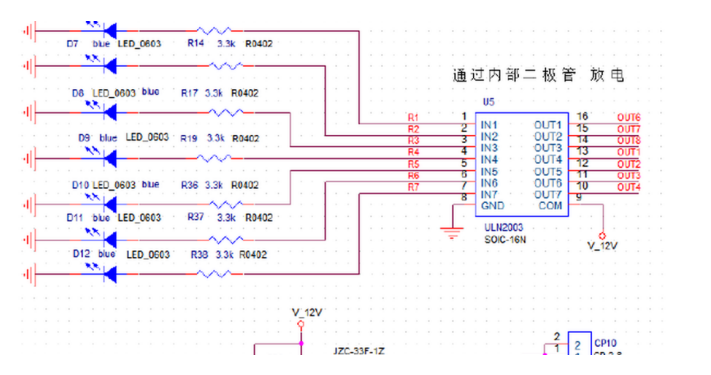

2  ULN2003输出通道与公共续流端的关系

驱动波形已经变低,不代表功率回路已经结束。

续流二极管方向对了,位置还要对

常见直流线圈在正常吸合时二极管反偏,关断时才被线圈反向电压导通。方向接反会在上电时短路,离线圈太远则让走线电感留在钳位环路外,驱动管漏极仍可能出现快速尖峰。

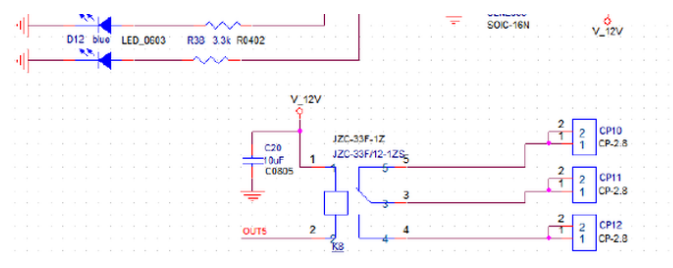

3  继电器线圈、供电与连接器构成关断回路

二极管的反向耐压、正向电流和脉冲能力要覆盖线圈工况。若系统需要更快释放,可以评估二极管串稳压管或其他更高钳位方案,但释放速度换来的是更高器件应力,必须重新核对驱动管余量和EMI。

集成驱动器的COM脚不是可有可无

ULN2003一类阵列内部集成续流二极管,其公共端需要连接到正确的线圈正电源,二极管才有完整回路。COM悬空、接错电压或跨过长线连接,都会让“芯片里有二极管”变成无效保护。

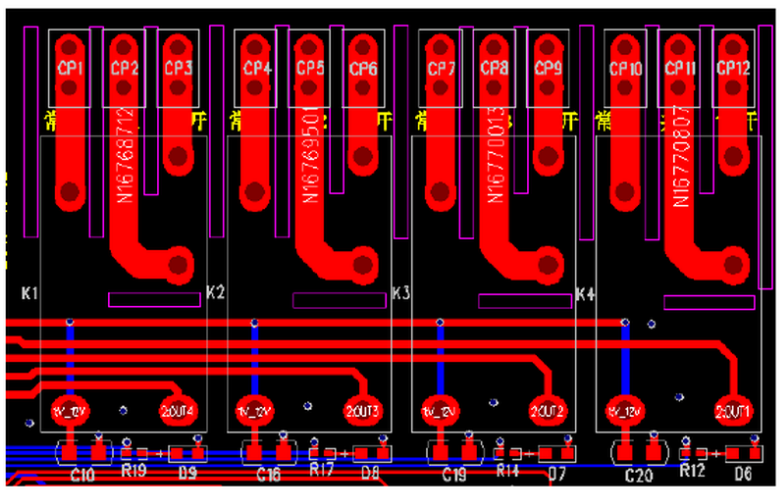

4  PCB上继电器阵列、驱动器与回流路径要靠近布置

多路线圈共用COM时,还要看同时关断的总能量是否抬高供电母线。上游电源吸收能力不足,母线电压会跟着上冲;此时局部二极管工作正常,系统仍可能因回灌而异常。

示波器要跨在驱动管真正承压的两端

排查时同步测栅极或基极控制、驱动管漏极或集电极,以及线圈电源。探头地线过长会夸大尖峰,差分高压测量要按工况选择探头并控制环路。触发应放在关断沿,捕获单次而不是只看重复平均。

若漏极峰值接近器件额定值,不要只换更高耐压管。先确认二极管电流路径、器件位置、COM连接和母线回灌;这些路径修正后,再评估额定值与热余量,结果更可复用。

· 路径:关断电流能否从线圈直接回到电源端。

· 器件:二极管与驱动管能否承受重复能量。

· 布局:钳位回路是否短而紧凑。

释放速度也属于系统功能

普通二极管把钳位电压压得较低,器件安全,但线圈电流衰减较慢,触点释放时间可能变长。更高钳位可以加快释放,却会提高驱动管和绝缘应力。

所以保护不是单独追求最低尖峰。继电器动作时间、触点弹跳、EMI和器件可靠性要一起验证。保存关断峰值与释放时间的对照表,比记住某一种二极管型号更有工程价值。

线圈电源和逻辑电源分开时,还要确认关机顺序。若逻辑先掉电、线圈仍带电,驱动管栅极或输入端可能处于不确定状态;若线圈电源先掉电,母线回灌又可能通过保护器件进入其他电源域。掉电测试应覆盖正常关断、急停和插拔三种场景。

重复寿命测试比单次漂亮波形更能说明问题。以实际动作频率运行继电器,记录驱动管温升、钳位峰值和释放时间是否随热态漂移;若峰值逐渐升高,应检查二极管焊点、供电阻抗和器件雪崩累积应力。一次关断未击穿,不等于量产寿命已经安全。

最终原理图评审应把线圈额定电压、吸合电流、释放方案和驱动器额定值写在同一页,避免保护条件散落在不同文档。

若继电器连接长线或外置线圈,线束电感和接口浪涌也会进入驱动节点。此时本地续流只处理板上看到的线圈支路,接口还可能需要额外钳位、回流和连接顺序设计。测试应覆盖线束最大长度与实际接插件,而不是只在短导线样机上确认。

故障分析时保留失效驱动管的短路或开路模式也很有价值。漏源短路常提示过压或热击穿,栅极损伤则要继续检查控制侧耦合;不同失效模式对应的能量路径并不相同。把失效位置、波形和动作次数关联起来,能够避免所有问题都被笼统归为器件质量。

结论

继电器最容易伤驱动管的时刻,往往不是吸合,而是断电。只要线圈能量没有被引导到短而明确的释放回路,它就会在驱动节点上制造自己需要的电压。

从线圈出发画出关断后的完整电流闭环,再核对二极管、COM、母线与布局,保护是否有效便能直接看出来。
