MCU进了低功耗，电流为何还是下不去？
执行WFI只说明内核准备休息；外设时钟、调试保持、唤醒事件和板外负载仍可能继续耗电
MCU进入低功耗后整板电流不降，常见原因不是指令无效，而是选错模式、外设未关、挂起事件立即唤醒、调试器保持时钟，或外围器件仍由GPIO供电。要把芯片状态与整板电流拆开测。
程序走到低功耗函数，调试器也显示执行了WFI，电流表却几乎没有变化。反复改延时、再调用一次低功耗接口，通常不会有帮助，因为“CPU停止执行”和“整块板进入最低电流状态”不是一回事。
低功耗是一组系统状态，不是一条指令。STM32的睡眠、停止和待机模式保留的时钟、寄存器与唤醒源不同；调试保持位、未关闭外设以及外部上拉下拉，都可能让测到的电流远高于数据手册中的芯片条件。
睡眠、停止、待机，关掉的东西不一样
参考手册把三种模式放在同一张表里：睡眠主要停止内核时钟，外设仍可运行；停止模式关闭更多时钟但保留SRAM和寄存器；待机模式关闭核心供电域，唤醒后更接近一次复位流程。

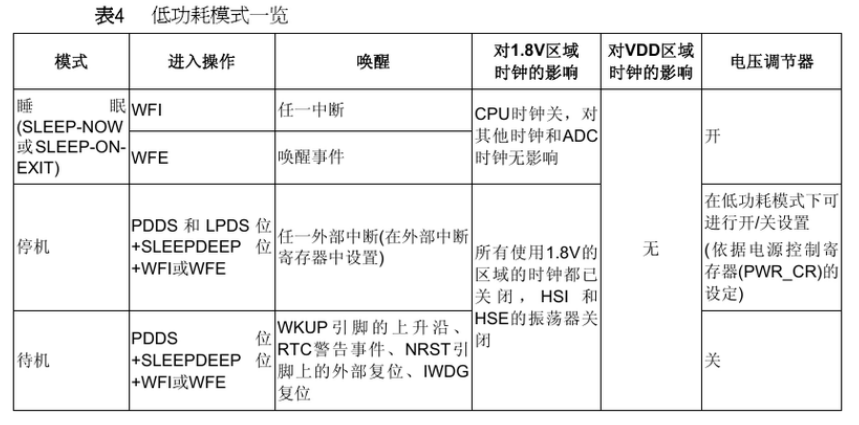

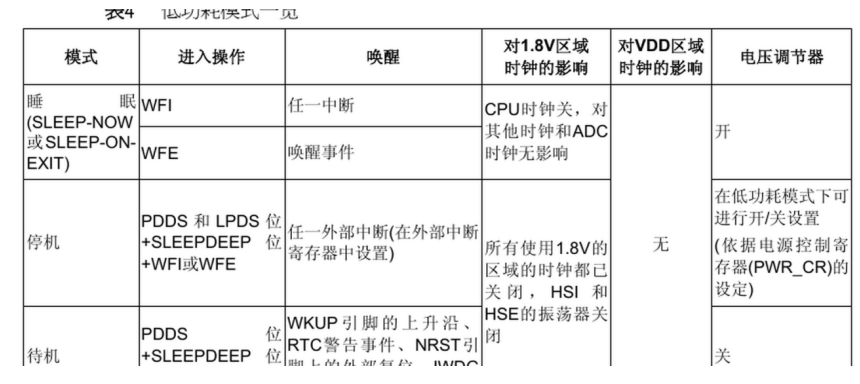

图1 三种低功耗模式的进入、唤醒和供电差异
如果目标只是等待中断，睡眠模式响应最快，但电流不会等同于停止或待机。评估前要明确能否接受唤醒延时、状态丢失和可用唤醒源，再选择模式，不能只按函数名里是否带LowPower判断。
WFI执行了，外设仍可能忙着工作SLEEP-NOW与SLEEP-ON-EXIT都可让内核停止，但APB、AHB上的外设时钟并不会自动全部关闭。定时器、ADC、串口、DMA和系统时钟树若仍运行，芯片电流自然下不去。

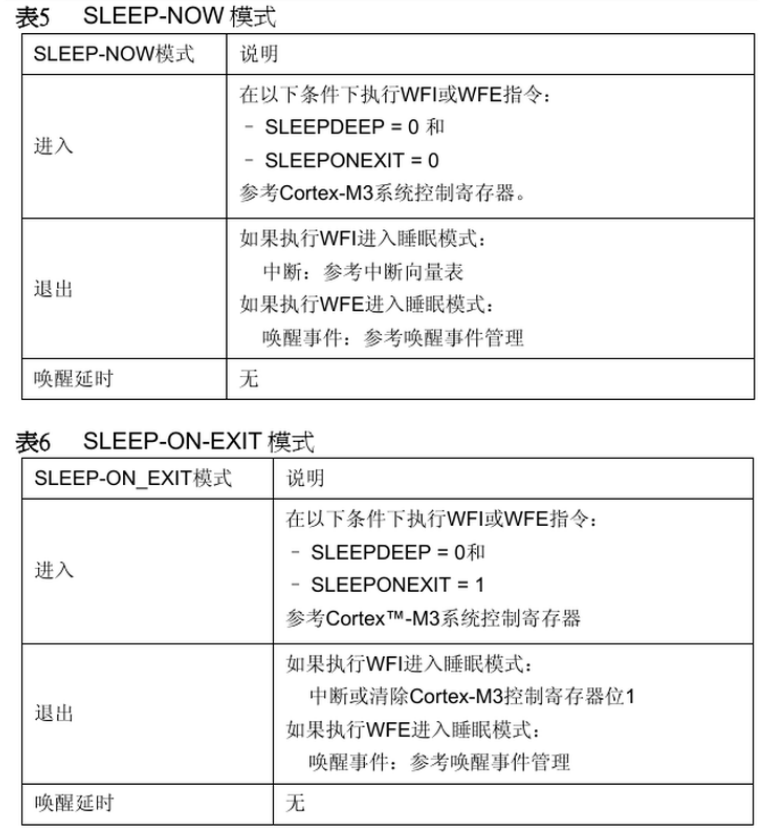

图2 WFI/WFE与SLEEPONEXIT决定内核何时休眠
进入前应按项目实际关闭未使用外设、门控总线时钟，并确认没有后台中断持续触发。若一停止串口打印电流就明显下降，问题往往不是低功耗模式本身，而是调试输出和外设活动仍在维持系统运行。
内核睡着，不代表外设和时钟树一起睡着。
挂起标志没清，系统可能刚睡就醒停止模式依赖外部中断或唤醒事件退出。若EXTI挂起位、RTC闹钟标志或外设中断在进入前已经置位，WFI/WFE可能被立即满足，程序只在低功耗状态停留极短时间。万用表看到的是平均电流，容易误以为根本没有进入。

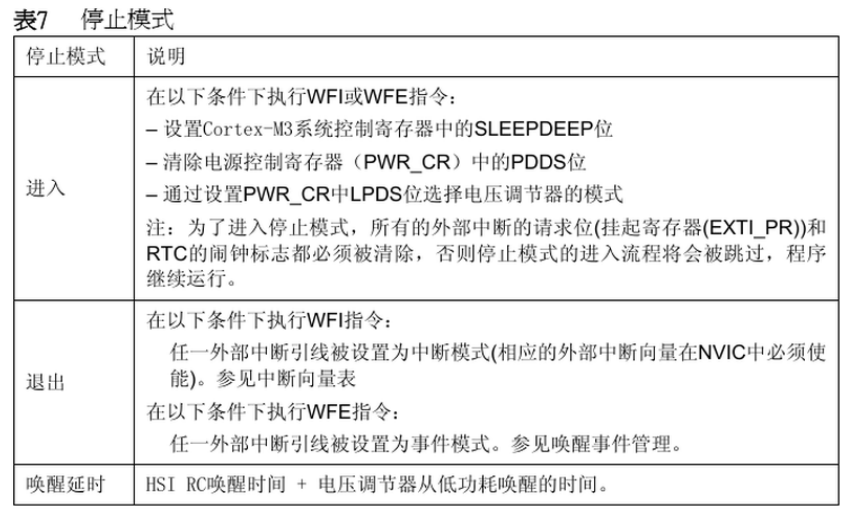

图3 停止模式要求清理挂起请求并明确唤醒路径
可用GPIO在进入前后翻转，并用示波器观察低功耗驻留时间；同时读取唤醒来源和相关挂起寄存器。只有确认系统真正停留，电流数字才有解释价值。
连接调试器时，低功耗行为会被主动改变MCU调试模块提供DBG_SLEEP、DBG_STOP和DBG_STANDBY等保持位，方便在低功耗状态下继续调试。代价是调试所需时钟和部分模块不会按正常产品状态关闭，测得电流可能明显偏高。
最终电流测试应断开调试器或至少退出调试会话、关闭相关保持位，并在复位后独立运行。还要断开下载器给目标板的反向供电，避免电流从IO或调试接口绕过主电流表。
图4 DBGMCU_CR中的低功耗调试保持位会改变运行状态
芯片电流和整板电流要分开传感器、LDO静态电流、LED、上拉电阻、USB转串口和外部Flash都可能成为整板底噪。GPIO若输出高电平给未上电外设，还可能通过保护二极管反向供电。只看板入口电流，无法判断MCU是否已经达到目标状态。
条件允许时给MCU供电支路预留电流测量点，分别测芯片和外围。随后逐个关闭电源域、GPIO和通信器件，电流每下降一阶就记录对应对象，整板功耗预算会比一次猜测更清楚。
GPIO状态需要按外围供电状态逐脚审查。未使用输入悬空会反复翻转，输出高电平连接到掉电器件可能产生反向灌电，模拟输入超出电源轨也会走保护通道。进入低功耗前把无用引脚设为合适的模拟或确定电平，并核对外部上下拉阻值，常能消除一部分隐蔽电流。
电流测量本身也要匹配时间尺度。万用表适合看平均值，却可能漏掉频繁唤醒脉冲；串联采样电阻加示波器可以看到进入、驻留和唤醒三个阶段。采样电阻过大又会引入压降，影响低压系统启动。把波形和平均电流结合，才能区分持续漏电与短周期唤醒。
最后把每个模式的驻留电流、唤醒周期和唤醒耗时换算成能量预算，产品续航才有可验证的依据。
· 模式：确认睡眠、停止或待机与目标一致。
· 事件：清除挂起位并记录真实唤醒源。
· 测量：断开调试器，区分MCU支路和整板电流。
结论低功耗函数返回成功，只能证明软件走过一个入口。模式保留了什么、外设是否关闭、系统停留多久、调试器是否保持时钟，以及外围是否继续耗电，才共同决定电流表上的数字。
按模式、时钟、事件、调试和外围五层逐项排查，通常能把“电流下不去”拆成可复现、可验证的具体对象。
