压接连接器旁只挪1mm，为何装配仍会卡？
二维间距看着够，三维装配包络仍可能直接撞上去
压接连接器的禁布不是围着焊盘画一圈。连接器本体、配合护套、插拔方向、压接治具和装配公差会共同扫过一块三维空间；任何器件进入这块空间，都可能在样机装配时卡住。
PCB评审时，连接器旁边的器件已经退了1mm，DRC也没有报错，装配人员却仍说压不下去。板面截图里两者互不重叠，问题往往不在电气规则，而在设计只量了静止外形，没有看连接器真正的装配动作。
工程判断很直接：压接连接器要校核三维运动包络，而不是只校核二维器件间距。正面、背面、侧面和插拔方向缺少任何一个视图，所谓“还有1mm”都可能只是看起来安全。
静止外形之外，还有压接动作

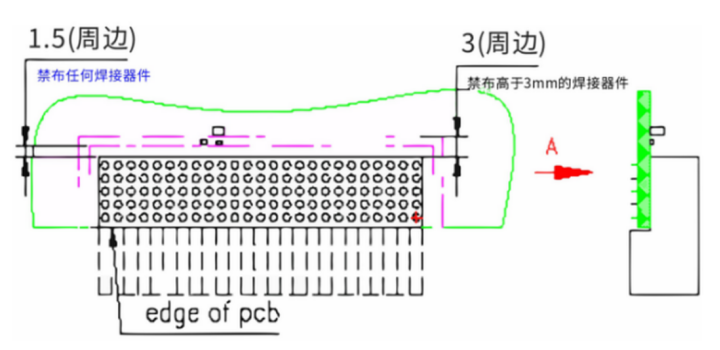

压接连接器不是焊盘上方的一块矩形。针阵列要穿过PCB，连接器本体在板边或板面占空间，压接头还需要从指定方向施力。图中的侧视关系把容易漏掉的高度限制画了出来：低矮器件也可能进入压头或连接器壳体的运动区。
只在封装层画本体外框，会漏掉压接、返修和插拔过程中的临时占用空间。封装库至少应区分本体外形、装配禁布、插拔禁布和高度限制，避免把不同用途都塞进一条丝印线。
图1 连接器侧面与压接方向共同形成高度禁布

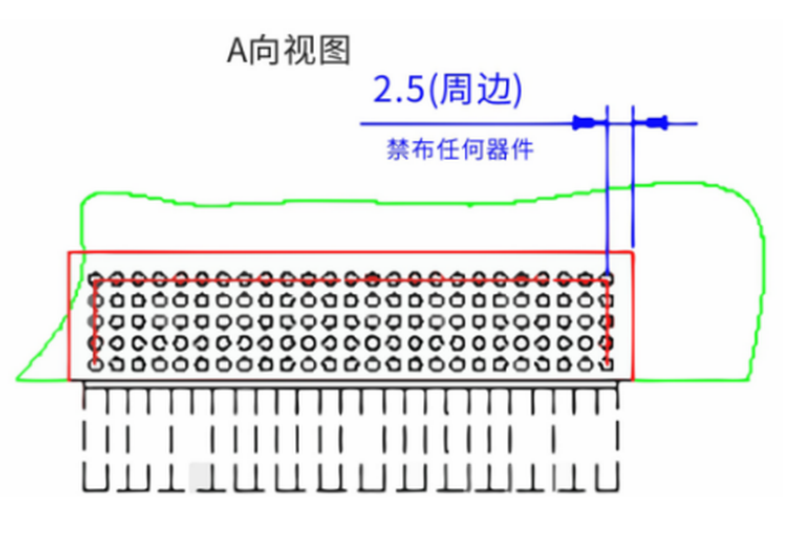

A向视图能发现侧面看不到的碰撞从连接器端面看，针阵列两侧的护套、卡扣和导向结构会比焊盘范围更宽。资料中的A向视图给出了周边禁布关系，提醒设计者不要拿焊盘阵列边界替代连接器最大实体边界。
图2 A向视图显示针阵列之外仍有周边禁布
若旁边放的是高器件，还要把器件本体公差、贴装偏移和连接器装配偏斜叠加进去。名义尺寸刚好不碰，量产中仍可能因两个方向的极限偏差相加而干涉。
禁布基准应取最大机械包络，不取最整齐的焊盘边。
正面与背面不是同一组边界连接器正面常受壳体、插头和手指操作空间约束；背面则可能受到护套、针脚尾端和线束弯折半径约束。两侧要求不同，用同一个均匀外扩值会在一面浪费空间，在另一面留下风险。
建立封装时，可以为器件面、焊接面和配合件分别建立机械层。评审时打开对应装配状态，不要让一张二维丝印承担所有机械信息。

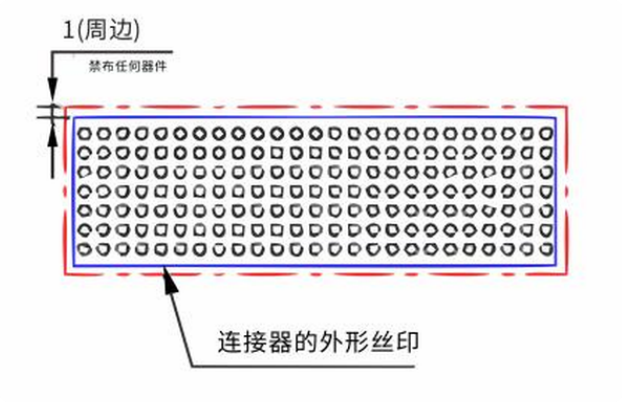

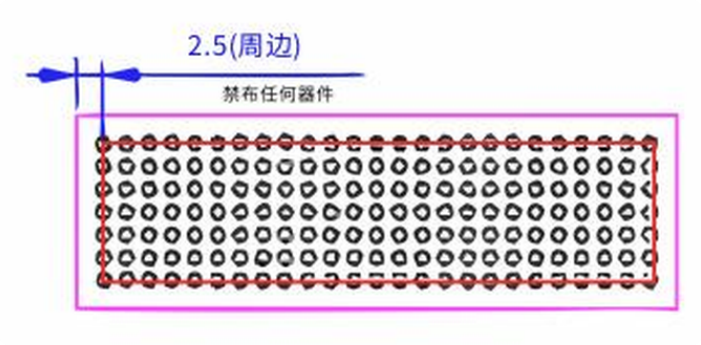

图3 连接器正面外形与周边禁布的基准关系
把护套、丝印和禁布分开检查丝印是装配识别信息，不等于实际外形；护套外形是配合件边界，也不等于压接治具边界。最稳妥的检查顺序，是先确认器件本体和配合件，再看压接或插拔方向，最后叠加器件与PCB的制造公差。

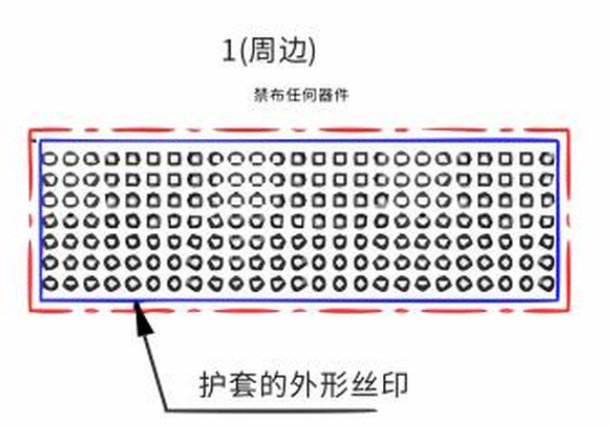

图4 背面护套外形与器件禁布需要独立表达
当空间确实紧张时，不要一次挪很多器件。先选出最接近包络边界的对象，按X、Y和高度分别增加余量，再用3D装配或机械模型复核。这样能知道是哪一个方向真正限制布局。
不同连接器、压接设备和装配工艺需要的余量并不相同，资料中的周边数值适合帮助理解约束关系，不能脱离目标器件图纸和工厂能力直接复制。真正需要锁定的是最大外形、基准面、操作方向和公差来源。
整改后的验证也应回到装配动作：样板能否顺利压接、插头能否完全到位、卡扣能否动作、返修工具能否进入。只看3D模型不报干涉，还不能替代真实装配确认。
封装库还应保留版本信息。连接器供应商更新护套或推荐开孔后，旧板若仍调用同名封装，机械边界可能悄悄变化。评审记录中应写清料号、图纸版本和所用配合件，不能只留一个通用连接器名称。
板边连接器还要把机壳开口、面板厚度和PCB定位公差放进同一坐标系。连接器在板上不干涉，不代表装进机壳后仍能完全插合；面板偏移会让插头承受侧向力，长期使用可能把应力传到焊点和压接孔。
若3D模型缺失，可以先用最大外形和操作包络建立简化实体，但必须标记数据来源与未确认尺寸。等供应商模型或机械图到齐后再替换复核，避免把临时方块当成最终依据。
量产前可以让机械、PCB与工艺人员共同做一次装配走查：从来料方向开始，模拟连接器定位、压接、插头插合和返修拆卸。每一步记录使用的基准面与工具空间，能把不同部门口中的“间距足够”统一成可检查对象。
设计冻结时，把禁布包络输出到装配图和治具资料，而不是只留在PCB编辑器的机械层。下游看得到、量得到，现场才不会重新凭经验解释同一条边界。
· 本体：核对连接器和配合件的最大实体外形。
· 动作：核对压接、插入、拔出和返修的运动方向。
· 公差：叠加板孔、贴装、壳体和器件尺寸偏差。
结论连接器旁边的1mm不是一个孤立数字。只要禁布仍以焊盘或丝印为基准，器件挪动后也可能继续撞在护套、压头或插拔路径上。
把正面、背面、侧面与动作方向放到同一套检查表里，机械问题才不会在PCB完成后突然出现。
