三阶滤波器衰减更快，为何通带反而起峰？
阶数只告诉你远端斜率，截止附近是否平坦还要看极点
三阶低通比一阶、二阶拥有更陡的远端衰减，却不保证通带边缘更平。各级Q值、增益、元件比值、运放带宽和级间负载会共同移动极点，高Q级甚至会在截止前形成明显峰值。
把一阶RC再接一个二阶有源低通，仿真里阻带斜率确实更陡，实际板上却在截止频率前鼓起一个峰。继续加大电容，峰值移动了，通带平坦度仍不理想。
问题不在“三阶没用”，而在把阶数、截止频率和Q值混成了一个概念。阶数决定足够远离截止点后的渐近斜率，极点分布才决定拐角附近是平坦、过冲还是提前衰减。
二阶单元已经带着Q值二阶传递函数除了固有角频率，还有阻尼或Q值。Q较低时响应更缓，Q提高后截止附近的幅值会抬升；继续提高就出现峰化和更长的时域振铃。

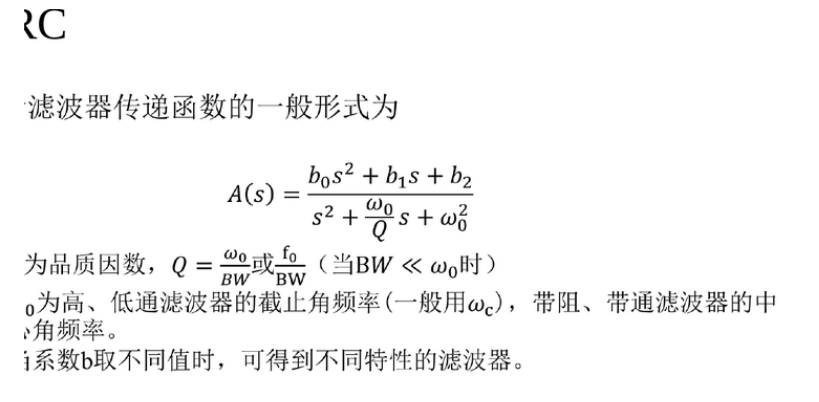

图1 二阶传递函数中的Q值决定截止附近形状
设计三阶滤波器时，不能只算三个相同RC。常见做法是把一个实极点与一对共轭极点组合，每个极点的位置按目标响应分配。巴特沃斯、贝塞尔等响应的差别，本质就在极点位置不同。
拓扑相同，参数敏感度未必相同MFB和Sallen-Key都能实现二阶低通，但信号增益、反馈形式、输入阻抗和元件比值不同。某些高Q配置需要较大的电阻或电容比，元件容差会被放大，运放非理想特性也更容易进入结果。

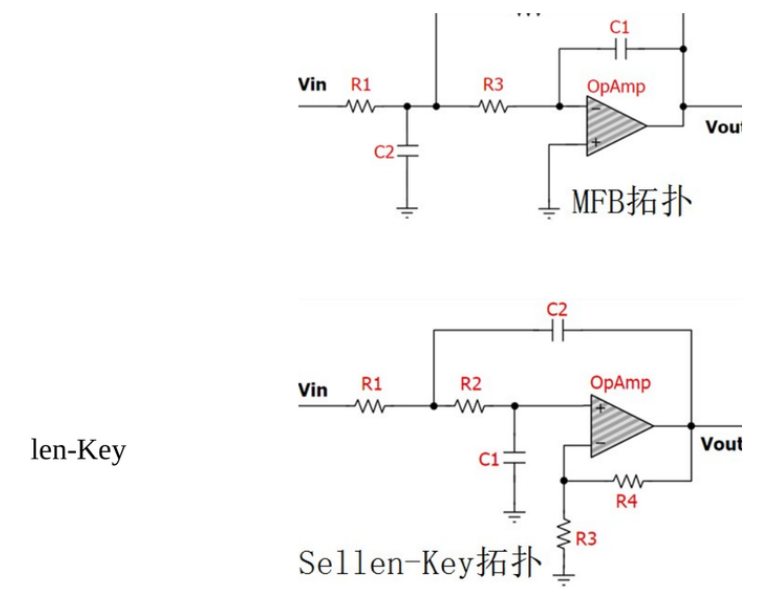

图2 MFB与Sallen-Key都能做低通，但反馈路径不同
拓扑选择应同时看目标Q、所需增益、源阻抗和可用器件档位。仅凭熟悉程度套一张电路，可能在计算值正确时仍留下很差的容差表现。
响应目标先于拓扑选择，拓扑再决定参数和非理想代价。
高Q往往藏在器件比值里Sallen-Key的Q与电阻、电容比和闭环增益有关。表格给出的系数不是随便凑值，而是把目标极点映射到可实现的元件组合。若用E系列标称值直接取整，Q和截止频率会一起偏移。
对三阶电路，那个二阶单元通常承担主要的峰化风险。调试时先单独测二阶级，再与一阶级级联；若单级已经起峰，级联后的问题不会靠最后一级自动抵消。

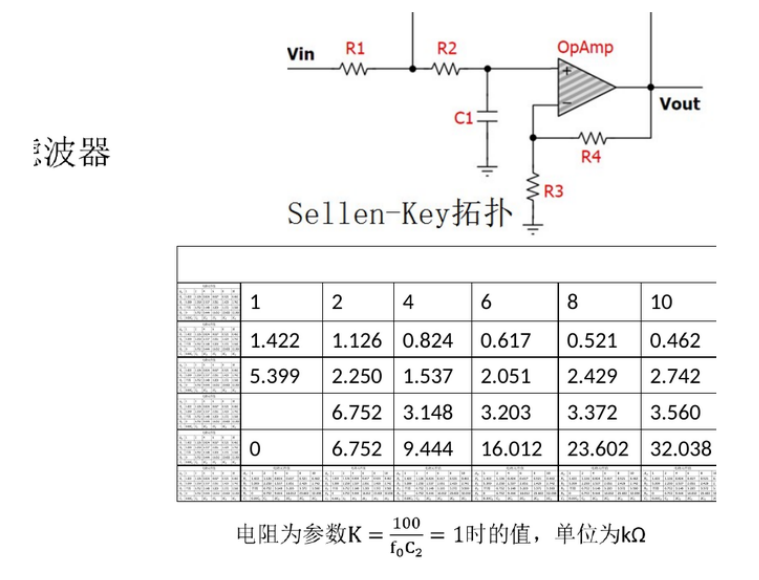

图3 Sallen-Key元件比值会直接改变Q值
运放带宽会改写计算出来的极点理想公式假设运放增益无限、相位不滞后。实际运放在目标频率附近已经损失开环增益时，闭环极点会移动，Q也可能发生变化。输出摆幅、压摆率和负载电容还会在大信号条件下制造另一套响应。
选择运放时要给噪声增益和目标截止频率留出足够增益带宽余量，并核对单位增益稳定性。小信号AC仿真通过后，还应加入真实运放模型和容差，再看温度与批次变化。

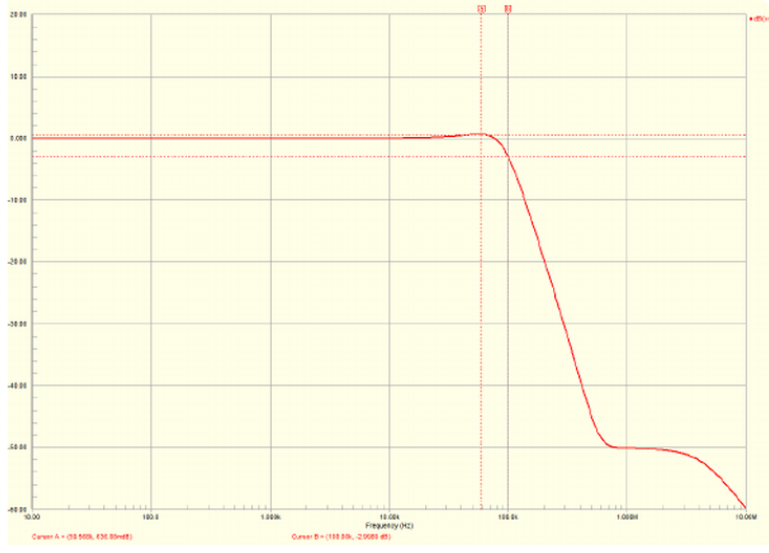

图4 三阶滤波器的完整幅频响应用于检查截止附近起峰
用完整曲线验证，不只看一个截止点测量时从远低于截止频率开始扫到阻带，保存幅值和相位。峰值、-3dB点、过渡带斜率与高频噪声底应同时记录；只测一个截止频率，无法区分Q偏高、截止偏移和仪器动态范围不足。
若出现峰化，每轮只改一组比值或一级增益，并保持源阻抗和负载不变。这样才能确定峰值来自极点设计、运放带宽还是级间加载。
级联顺序也会影响实际结果。理想缓冲条件下各级相乘与顺序无关，真实电路里前级输出阻抗和后级输入阻抗会产生加载。通常把动态范围、噪声和过载恢复一起考虑，再决定高Q级放在前面还是后面。
输入信号幅度较大时，还要检查每一级内部节点的峰值。有些总输出没有削顶，第一只运放却因高Q在截止附近出现更大内部摆幅，进入压摆率或输出电流限制后，频响会随输入幅度改变。
器件容差验证不能只做最坏值四角组合。电阻与电容误差会以不同方向移动截止频率和Q，蒙特卡洛或批量实测更容易看到峰值分布。若量产必须保证平坦度，应把Q敏感器件列为关键料。
滤波器前后的测试端接也会改变结果。信号源常带50Ω输出阻抗，示波器或后级ADC输入也存在电阻与电容；它们若没有进入计算，就会改动首级电阻和末级负载。测试报告应写清源阻抗、探头模式和负载条件。对低频高阻滤波器，还要留意运放输入偏置电流与电阻热噪声；对高频滤波器，则要把焊盘、走线和探头电容纳入模型。只有模型与测量边界一致，Q值的偏差才有解释基础。
若系统更关心阶跃响应，还应同步观察过冲和稳定时间。频域中的高Q峰化会在时域表现为振铃；只用频响合格判断控制或传感链，可能漏掉真实信号到来后的恢复问题。
量产抽测应保留峰值、截止点和阻带衰减三项，不用单一频点代替整条响应。
结论三阶带来的价值是更强的选择性，不是天然平坦。阶数、Q值、增益和运放带宽必须在同一张响应图里闭环。
把每一级单独测清，再看级联后的极点是否落在目标位置，峰值问题就会从“玄学调电容”变成可计算的设计决策。
