开关节点铜皮做大，散热好了EMI为何更差？
高dv/dt铜皮既是电气节点，也是向周边耦合的电场源
Buck开关节点铜皮加大后，导通电阻和局部温升可能改善；但面积越大，它与地、散热器、线缆和周边走线形成的寄生电容通常越大，位移电流与共模辐射也会被放大。
Buck板温偏高，工程师把SW节点铜皮铺得更大、更宽，热像图好看了，EMI频谱却抬高。这个结果并不矛盾：散热和电磁兼容观察的是同一块铜在不同物理维度上的作用。
SW节点承受快速电压跃迁，它的面积决定电场能耦合到多大范围。设计目标不是把铜皮做成最小，也不是无限放大，而是在载流、温升、制造和EMI之间找到受控面积。
先分清热点环路和开关节点
Buck里有两类常被混在一起的对象：输入电容、高边MOSFET和低边MOSFET构成高di/dt热点环路；MOSFET中点到电感前端则是高dv/dt开关节点。前者主要对应磁场和回路电感，后者主要对应电场耦合。
两者空间上接近，却不是同一个优化动作。缩短输入电容到功率管的路径是在压缩电流回路；缩小SW铜皮是在控制电压跃迁面积。只处理一项，另一项仍可能主导频谱。

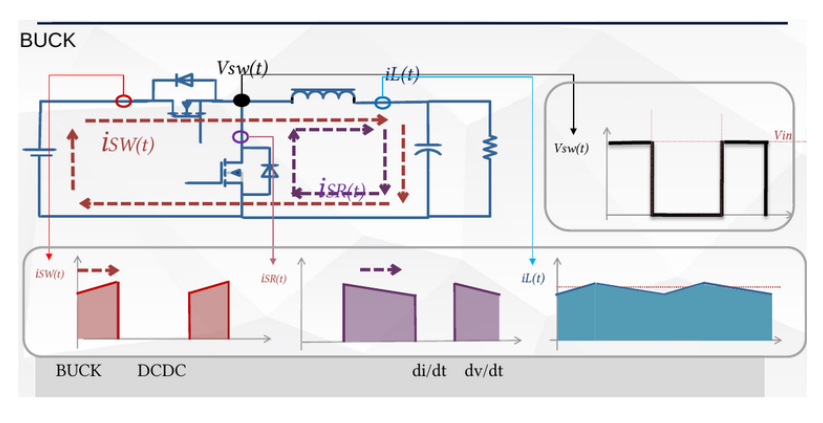

图1 Buck电流回路与SW电压波形对应不同干扰源
铜皮变大，会增加对周边的寄生电容开关节点与地平面、屏蔽壳、散热器、走线和线缆之间都存在寄生电容。面积增加或距离减小，耦合电容通常上升；当dv/dt很高，位移电流会沿这些寄生路径流动，并转化为共模电流。

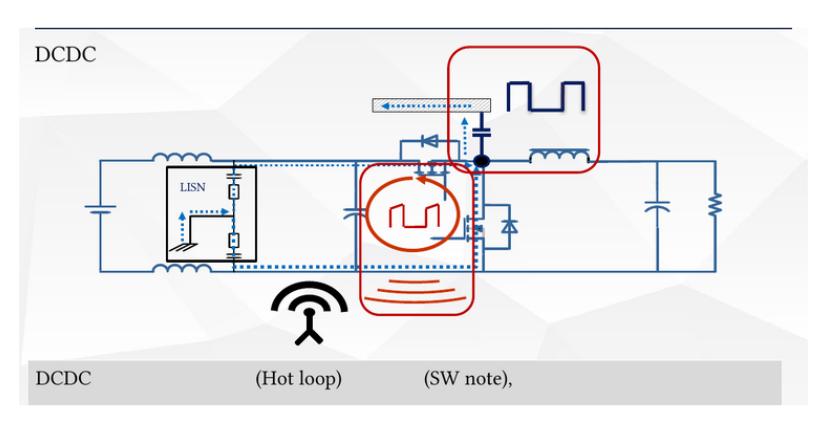

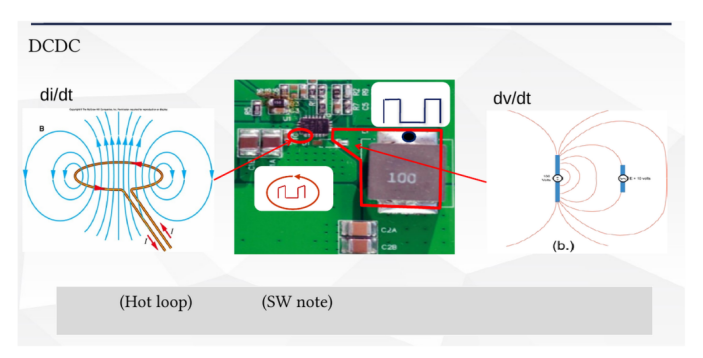

图2 热点环路与SW节点会分别产生磁场和电场耦合
这也是为什么SW节点附近不宜经过敏感反馈线、接口线和大面积散热结构。即使它们在直流上没有连接，高频电场仍能跨越空气和介质完成耦合。
SW铜皮的风险来自电压变化率乘以寄生耦合，不是铜皮本身“有辐射”。
热点环路仍要尽量紧凑为了给SW节点让空间，不能把输入电容移远。输入电容到功率管的高di/dt回路一旦变大，寄生电感增加，VDS尖峰和磁场辐射会同时恶化。布局需要同时看到电流闭环，而不是只追着某一根走线。

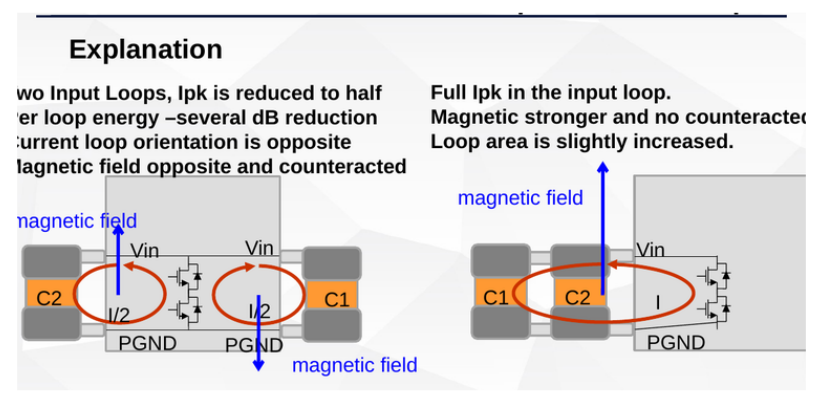

图3 输入回路从交叉到紧凑后，磁场范围会随之改变
资料中的双输入回路对照说明，合理分配输入电容与功率管位置，可以在不放大主回路的情况下缩小每个回路面积。整改时应分别给SW面积和热点环路面积建立指标。
面积缩小后，还要复核电流与热SW铜皮不是越小越安全。铜皮过窄会增加电阻、局部温升和电流拥挤，制造偏差也可能放大可靠性风险。可把高dv/dt区域限制在功率器件与电感之间，再通过非开关节点、底部散热焊盘和热过孔承担散热。
前后对照应保持开关频率、负载、输入电压、探头和线缆姿态一致。若铜皮收紧后某段频谱下降，同时温升仍在允许范围内，才说明这次改动真正改善了系统。

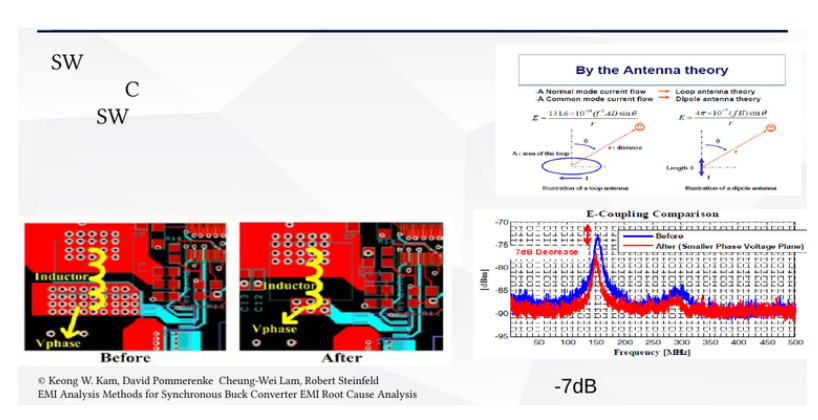

图4 SW铜皮优化前后需要用板图与频谱共同确认
· 电场：缩小高dv/dt铜皮并远离敏感对象。
· 磁场：压缩输入电容与功率开关的高di/dt回路。
· 热：把散热导向低噪声铜面、焊盘与热过孔。
测量要对应干扰源近场电场探头扫SW周边，适合比较电压耦合热点；磁场探头沿输入回路扫描，适合找大电流闭环。传导测试则能看到这些局部电流如何进入线缆和LISN端口。
不要用一次探头扫描直接宣判量产合规。近场结果用于定位和前后比较，最终仍需按目标标准、线束和工况完成传导与辐射验证。
屏蔽并不能替代源头控制。金属罩靠近大面积SW节点时，会增加寄生电容并承接更强位移电流；罩体若没有低阻抗连接到合适参考，反而可能把共模电流带到更远位置。先缩小源，再决定屏蔽连接。
自举电容和栅极驱动回路也位于高边开关附近。为了追求紧凑，不能让驱动回流穿过敏感反馈地，也不能让SW铜皮延伸到反馈分压下方。反馈线应从安静输出点取样，并远离电感前端和开关节点。
若必须保留较大铜面承担电流，可评估层间位置、参考平面开窗和周边接地过孔，但每个动作都会改变寄生参数。任何“经验性屏蔽”都要通过相同频段的近场和整机测试确认。
装进整机后还要重看共模路径整改后的热测试应与EMI测试使用同一块板和相同装配状态。散热垫、外壳和线束位置都会改变寄生耦合；把裸板EMI改善直接外推到整机，可能在装壳后重新出现共模路径。
器件封装更换也会改变最优铜皮。引脚式、QFN和功率模块的电流入口、散热焊盘与开关节点位置不同，旧版布局经验不能直接平移；封装评审时就要重新标注两类高频区域。
每次改板都保存SW面积与热点环路截图，便于频谱变化回溯到几何对象。
结论SW铜皮做大，散热可能变好，EMI也可能变差；这不是二选一，而是热路径与高频耦合路径需要分开设计。
把SW面积、热点环路和散热通道分别画出来，通常能找到比“整块铺大铜”更稳妥的布局。
