PCB设计新人必看：影响可制造性的六个关键设计细节
孔径设计、焊盘比例、走线规范——新手最容易踩的六个坑
刚入行的PCB设计新手，往往会把主要精力放在电路原理的正确性上，而忽视了设计文件交付给工厂后的可制造性问题。设计得再完美，如果工厂做不出来，一切都是白搭。这就是PCB设计中的DFM（Design for Manufacturability，可制造性设计）概念。

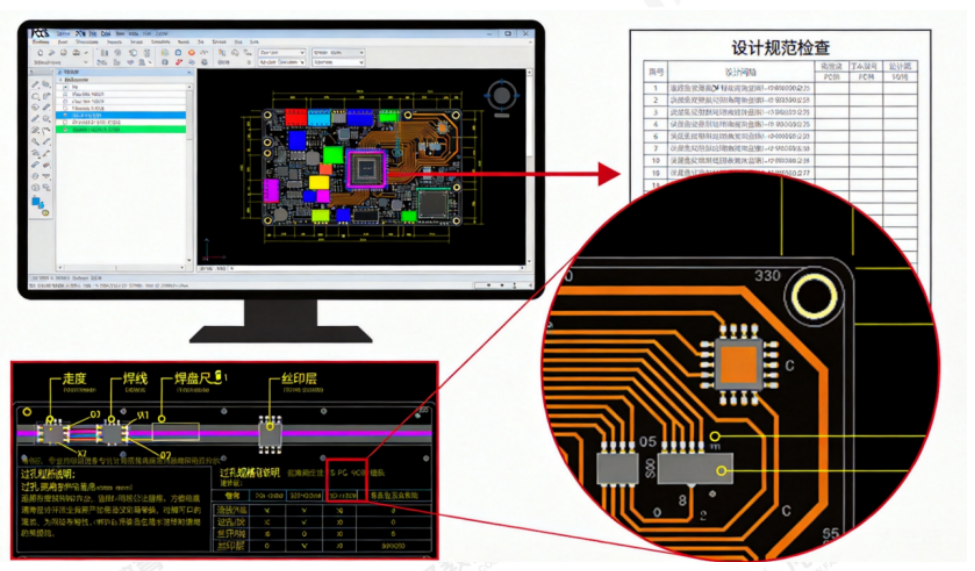

图1：专业的PCB设计需要兼顾电气性能和可制造性要求
坑一：过孔尺寸设计不合理
过孔是PCB设计中最常见的元素之一，但很多新手在设计时只考虑电气连接，而不考虑工厂的实际加工能力。过孔孔径过小会导致金属化孔的制作困难，影响镀铜质量；过孔开窗过大则可能在回流焊时导致焊料流失。
常规条件下，金属化孔的最小孔径建议不低于0.2mm（激光钻孔除外），过孔焊盘直径通常为孔径的2-2.5倍。过孔间距不宜过近，以免钻孔时产生破盘。对于密集区域的过孔，可以考虑采用盲埋孔设计来优化布线空间。
坑二：焊盘与器件不匹配
原理图上的器件封装和PCB封装不一致，是新人最容易犯的错误之一。同一种芯片，可能存在SOT-23、SOT-23-3、SOT-23-5等多种不同的封装形式，引脚数量和间距都有差异。如果不仔细核对器件手册，很容易选错封装。
建议在设计初期就建立统一的封装库，所有器件封装都从库中调用，而不是临时手绘。调用后也要再次核对焊盘间距、焊盘宽度、引脚顺序是否与器件实物一致。
坑三：走线宽度不考虑载流和阻抗走线宽度是PCB设计中非常关键的参数。走线过细，载流能力不足，在大电流路径上容易发热甚至烧断；走线宽度不统一，阻抗就会不一致，高速信号传输时会产生反射和失真。
对于普通电源线和地线，需要根据载流需求计算最小线宽（一般以1mm线宽载流1A为参考，实际需要留有余量）。对于高速信号线，则需要根据板材参数和信号频率计算特征阻抗，并严格控制阻抗公差在±10%以内。
图2：规范的走线宽度和间距设计是PCB可制造性的基础
坑四：丝印设计与器件距离不足丝印层的信息标识是PCB加工中容易被忽视的细节。丝印文字太小、距离焊盘太近，贴片后会被器件本体遮挡，焊接后几乎看不见，既影响检修时的辨识，也不符合工艺规范。
建议丝印文字的线宽不低于0.15mm，高度不低于1mm，文字与焊盘边缘保持至少0.3mm的间距。对于0402以下的小封装器件，可以适当简化丝印标注，或者只在PCB板边放置器件位号标识。
坑五：铺铜设计不考虑工艺铺铜是PCB设计的重要环节，用于降低地线阻抗、提升屏蔽效果和帮助散热。但铺铜设计不合理，反而会带来一系列问题：大面积铺铜区域如果散热过快，可能导致虚焊；孤岛铜皮没有良好接地，会成为天线产生EMC问题。
建议铺铜时采用网格铜或边缘花焊盘连接的方式，改善与焊盘的结合强度。对于双面贴装的板子，要避免在贴装面放置大面积铺铜，以免影响回流焊时的焊料流动。
坑六：拼板设计不规范拼板是为了提高生产效率和降低成本而采用的设计方式，但如果拼板参数设置不当，反而会增加生产难度和损耗。常见的拼板问题包括：V-cut角度过深或过浅、拼板尺寸超出设备加工范围、器件距离板边太近等。
常规要求是器件距离拼板边缘不小于3mm，V-cut槽宽度一般0.4-0.6mm，且V-cut线路上不能有走线或过孔。如果需要做半孔拼板，工艺要求更高，需要提前与PCB工厂沟通确认。
DFM检查清单：设计完成后逐一核对·过孔孔径是否≥0.2mm，过孔焊盘是否满足2-2.5倍比例？
·器件封装是否与原理图器件型号一一对应？
·电源和地线宽度是否满足载流需求？高速信号线阻抗是否受控？
·丝印文字是否清晰可读，是否被器件遮挡？
·大面积铺铜是否采用网格铜或花焊盘连接？
·拼板参数是否符合工厂加工规范？
写在最后DFM并不是高深的设计技巧，而是一种设计习惯。在设计初期就把制造要求考虑进去，不仅能减少返工和沟通成本，还能让设计文件更规范、更专业。如果你在PCB设计过程中遇到DFM相关的疑问，欢迎联系凡亿电路的设计团队，我们有超过十年的PCB设计经验，可以为你的设计提供专业的DFM审核意见。
