AI的尽头是电力,电力的底座是功率PCB

2026-06-11 15:38
11
AI的尽头是电力,电力的底座是功率PCB

这几年,AI很热。

大家看到的是大模型、算力芯片、AI服务器、智能终端,但很多人忽略了一个更底层的问题:
AI不是只靠芯片跑起来的,AI首先要靠稳定、高效、可靠的电力系统支撑起来。

从数据中心的服务器电源,到AI终端的快充适配器;

从工业AI设备的数字电源,到储能、光伏、充电桩等新型能源场景;

越是高算力、高功耗、高密度的设备,越离不开稳定的电源系统。

而电源系统能不能安全、高效、稳定运行,PCB Layout设计往往是关键环节之一。

1AI时代,真正的底座不只是算力,还有电力

过去很多人谈AI,第一反应是算法、芯片、GPU、服务器。

但在真实工程场景里,AI设备要长期稳定运行,首先要解决的是供电问题。

一台AI服务器,需要稳定的电源转换系统;

一个边缘AI设备,需要可靠的电源管理设计;

一个高功率工业控制系统,需要应对高压、大电流、温升、EMC等问题;

一个新能源场景下的储能、逆变、充电设备,更需要完整的大功率电子设计能

力。

所以,AI产业越往深处发展,对电力电子和功率PCB设计的要求就越高。

AI不是飘在云上的概念。
它最终要落到一块块电路板、一组组电源模块、一次次可靠的功率转换上。

这也是为什么,功率PCB正在成为电子工程师必须重视的能力方向。

2普通PCB设计思维,已经很难应对大功率场景

很多工程师会画普通PCB,也会做一些基础高速板设计。

但到了大功率场景,问题就完全不一样了。

因为大功率PCB面对的不是简单的“连通问题”,而是系统级工程问题:

电流能不能安全通过?

铜皮载流能力够不够?

高压区域的电气间隙和爬电距离是否满足要求?

功率回路面积有没有控制好?

高dv/dt、高di/dt节点有没有被识别出来?

散热路径是否合理?

EMI会不会超标?

量产时会不会因为设计细节导致返修、炸板、温升异常?

这些问题,单靠软件操作很难解决。

因为功率PCB不是“把线连上”就可以,而是要在高压、大电流、高温、高干扰的环境下,让整套系统稳定、安全、可制造、可量产。

这也是AI电力底座真正难的地方。

3功率PCB设计,拼的是工程判断能力

功率PCB Layout工程师,真正值钱的不是会不会拖线,而是能不能做出正确判断。

比如:

哪里是主功率回路?

哪里是高噪声节点?

哪里必须缩短走线?

哪里要加宽铜皮?

哪里需要过孔阵列散热?

哪里要严格控制安规间距?

哪里要区分功率地、控制地、数字地?

哪里要提前考虑DFM、DFR和EMC风险?

这些判断,直接决定一块电源板能不能稳定工作。

尤其是在PFC、LLC、反激、Buck、Boost、逆变器等拓扑结构中,PCB布局布线不仅影响效率,也影响温升、噪声、可靠性和认证风险。

对于AI服务器、电源模块、工业控制、储能逆变、充电桩等应用场景来说,功率PCB设计能力,已经不只是一个单点技能,而是连接“电路原理、器件特性、结构散热、安规认证、量产制造”的综合工程能力。

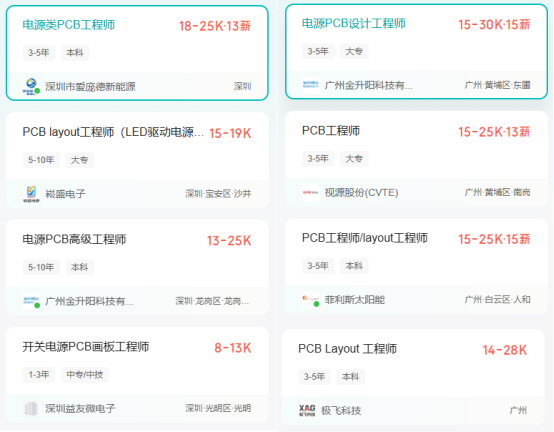

经验

月薪

年薪

备注

应届生 / 0-1 年

9K–12K

11W–15W

有项目经验可上浮

1–3 年

14K–22K

17W–26W

能独立做中小功率电源

3–5 年

22K–35K

26W–42W

可做 460W–3kW 工业 / 车规项目

5–10 年专家

35K–60K

42W–72W

主导充电桩 / 逆变器 / 服务器电源

以上2026 年一线城市行情为例(仅供参考)



4凡亿教育大功率PCB课程,聚焦AI电力底座所需的底层能力

围绕大功率电子设备对PCB Layout工程师提出的新要求,凡亿教育推出《1对1大功率PCB Layout设计弟子技术培训》。


课程不是单纯讲软件操作,而是围绕功率PCB真实工程场景展开,重点训练工程师在高压、大电流、高温、高EMC风险环境下的综合设计能力。

课程内容覆盖:

PFC、LLC、反激、Buck、Boost、逆变等常用功率拓扑;

高低压分区与安全隔离设计;

电气间隙与爬电距离要求;

高dv/dt、高di/dt节点识别;

功率回路面积控制;

铜箔载流能力计算;

过孔载流能力评估;

多层板叠层规划;

功率地、控制地、数字地处理;

敏感采样与反馈信号保护;

热管理与散热路径优化;

PCB级EMC设计策略;

DFM、DFR与生产文件输出。

这些内容,本质上都是AI电力底座背后的关键工程能力。

因为不管是AI服务器电源、工业AI设备,还是储能、光伏、充电桩等新型能源设备,只要进入大功率场景,就绕不开这些问题。

5六大实战项目,把功率PCB能力真正落到项目上

为了让学员不是停留在理论层面,凡亿教育大功率PCB课程设置了六大实战项目,覆盖小功率、中功率到千瓦级大功率场景。

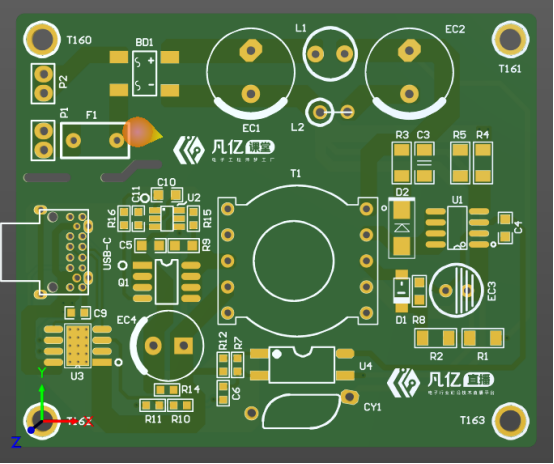

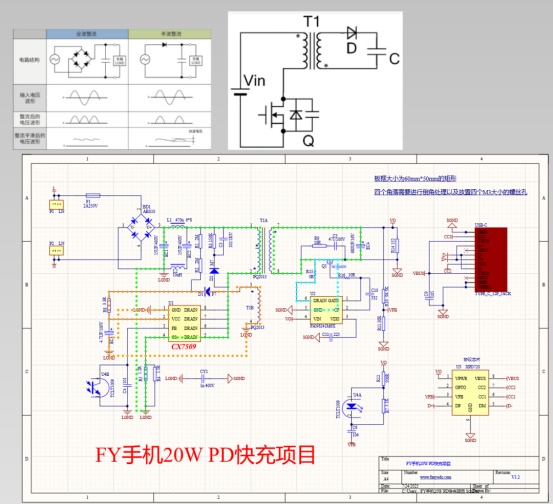

1. 20W手机PD快充PCB设计实战项目

从反激式开关电源、Type-C PD协议接口、同步整流到量产级PCB布局布线,帮助学员掌握小功率适配器电源的完整设计流程。

这个项目适合建立功率PCB入门认知,理解安规、反激拓扑、关键电源环路和EMI细节。

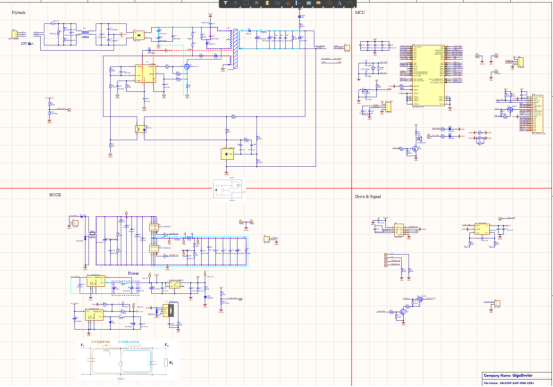

2. 90W Buck可调数字电源PCB设计实战项目

围绕宽电压输出、大电流调节、高开关频率数字电源展开,训练学员处理反激、电源转换、Buck降压、分地处理、敏感信号布线等关键问题。

这个项目更接近工业设备、消费电子和中小功率电源产品中的实际应用。

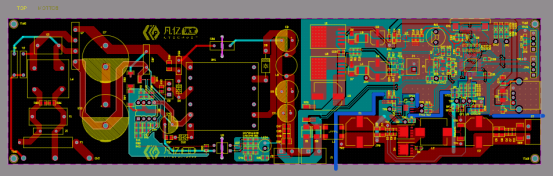

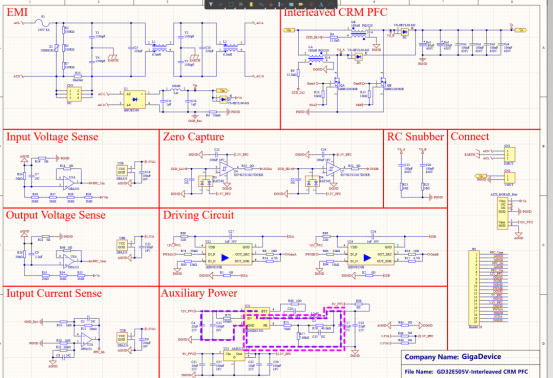

3. 460W交错CRM PFC+LLC工业级电源PCB设计实战项目

该项目围绕交错CRM PFC、LLC半桥谐振、同步整流等工业级电源结构展开,重点训练EMI滤波、PFC功率回路、LLC拓扑、高低压分区、多层叠层、铜皮载流与过孔数量评估等能力。

这类能力对服务器电源、通信电源、工业电源等场景具有很强参考价值。

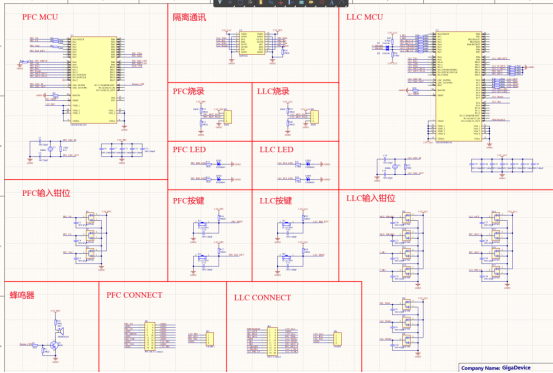

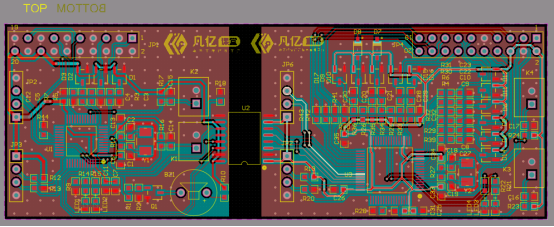

4. 500W PFC+LLC工业数字功率电源PCB设计实战项目

项目采用PFC+半桥LLC拓扑,训练学员理解PFC电路、LLC半桥、电压电流采样、驱动电路、OCP/OVP保护、多板互联、功率地与控制地处理等工程细节。

对于想进入数字电源、工业电源、AI设备供电等方向的工程师,这类项目能帮助建立更完整的系统认知。

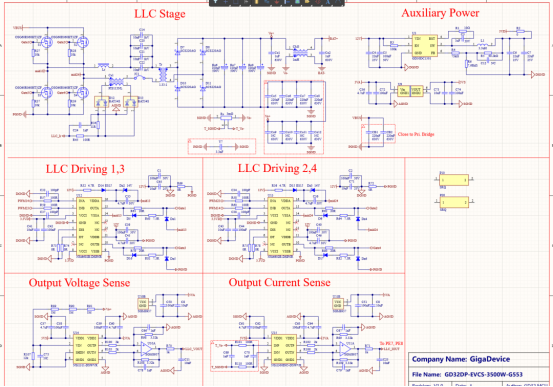

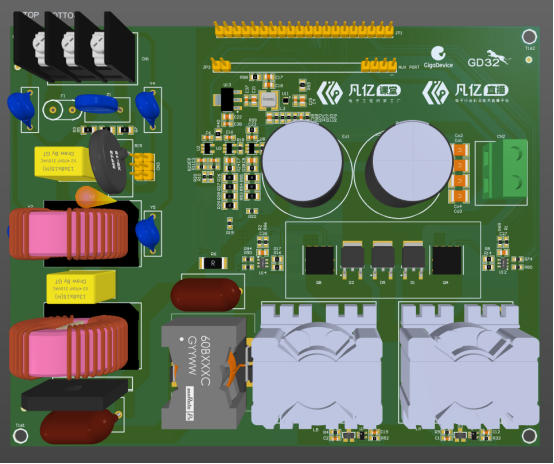

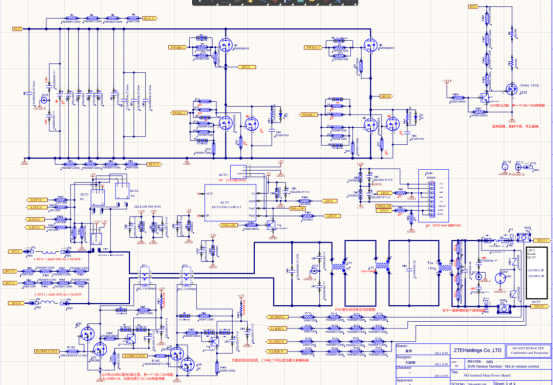

5. 3500W直流充电PCB设计实战项目

该项目聚焦图腾柱PFC+全桥LLC大功率电源板设计,面向直流充电桩、服务器电源等高阶场景。

训练重点包括图腾柱PFC、全桥LLC、高压安规区域、控制电路布局、高低压处理、功率回路识别以及大功率场景下的EMI和热设计。

这类项目已经进入千瓦级功率范围,对工程师的系统能力要求更高。

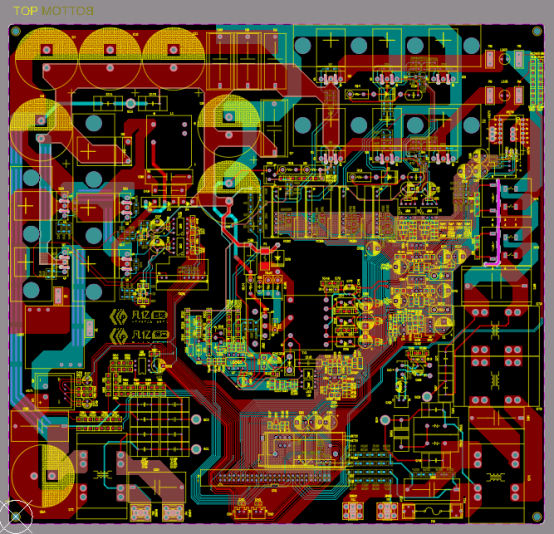

6. 3kW光伏发电逆变器PCB设计实战项目

该项目以3kW光伏逆变器主板为案例,围绕Boost升压、单相全桥逆变、dv/dt与di/dt热点识别、高低压设计、铜皮载流、过孔数量计算、散热设计和DFM检查等内容展开。

光伏、储能、逆变器本身就是未来电力系统的重要组成部分,也是AI时代能源基础设施的重要方向之一。



6

AI越发展,越需要懂功率PCB的工程师

AI产业的发展,不会只带来算法岗位和芯片岗位。

它也会带来更多电源工程师、硬件工程师、PCB Layout工程师、电力电子工程师的机会。

因为所有高算力设备背后,都需要更高效率、更高可靠性、更高功率密度的供电系统。

未来的电子工程师,不能只会画普通板,也不能只停留在基础软件操作层面。

如果想往更高价值的方向发展,就必须理解:

功率怎么走;

热量怎么散;

噪声怎么控;

安规怎么守;

EMC怎么提前规避;

产品怎么从设计走向量产。

这就是功率PCB的价值。

它不是一个小众技能,而是AI时代电力底座中非常关键的一环。

7从会画板,到能设计可靠的大功率产品

凡亿教育大功率PCB Layout设计弟子技术培训,采用录播+直播+实操+项目+答疑+作业布置的学习模式,并通过专家导师1对1教学,帮助学员从项目中掌握真正可落地的设计能力。

课程目标不是让学员简单“看懂一块板”,而是逐步具备独立规划功率PCB层叠结构、设计高电流低损耗功率路径、控制开关噪声、保护敏感采样回路、优化散热、实施PCB级EMC策略,并应对PFC、LLC、多相Buck及SiC/GaN等复杂应用挑战的能力。

AI时代,算力很重要。

但算力要稳定运行,离不开电力系统。

电力系统要高效可靠,离不开功率PCB设计。

真正支撑AI落地的,不只是云端模型,也是一块块稳定工作的电路板。

凡亿教育希望通过系统化、项目化、实战化的大功率PCB课程,帮助更多电子工程师补齐功率设计能力,进入新能源、工业电源、AI供电、服务器电源、光伏储能、充电桩等更高价值的工程场景。

AI的尽头是电力,电力的底座是工程。
而功率PCB,正是这套工程体系里不可忽视的关键能力。

如果你正在做PCB Layout、硬件开发、电源设计,或者想往新能源、工业电源、AI服务器供电等方向升级,可以重点关注功率PCB这个方向。

因为未来真正稀缺的,不只是会操作软件的人,而是能把高压、大电流、高温升、高EMC风险项目真正做落地的工程师。


扫码咨询大功率课程
