1mil等长被奉为PCB设计的金科玉律，但这笔账，真的算对了吗？
1、等长的本质是等时，不是等长
差分信号靠两根线的电压差传递信息。长度不一致，到达时间就有偏差，这个偏差叫时延差（Skew）。接收端一旦无法准确识别交叉点，误码率直接飙升。
核心公式：
ΔL_max = T_skew_max × V_p
FR4板材信号传播速度约15cm/ns。若系统允许时延差5ps，对应最大长度差仅0.075mm，约3mil。

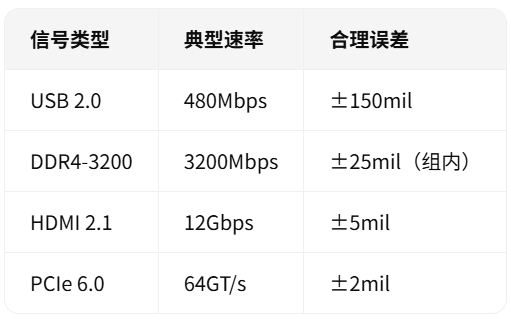

2、1mil不是万能药，要看速率下菜碟
低速信号控到1mil，纯属过度设计。高速信号不控到1mil，才是真正的隐患。
3、盲目追求1mil，反而有害
为了凑1mil，工程师大量使用蛇形走线补偿。蛇形间距若小于3倍线宽，寄生电容和电感骤增，阻抗突变，反射随之而来。补偿带来的干扰，可能比长度差本身更致命。
