在PCB设计的世界里，DRC（Design Rule Check）检查就像是一道必经的"质量关卡"。无论你是刚入门的新手还是经验丰富的工程师，DRC报错总是让人头疼不已。本文将为你全面解析DRC检查的方方面面，从基础概念到高级技巧，助你轻松应对各种设计规则检查问题。一、DRC检查：PCB设计的"守门人"
DRC检查是PCB设计完成后必须进行的关键步骤，它就像一位严格的质检员，确保你的设计符合所有预设规则。一个完整的PCB设计必须通过各项电气规则检查才能进入生产阶段。
常见的DRC检查项包括：
基础检查：间距、开路、短路
高级检查：差分对、阻抗线
特殊检查：Stub线头、器件高度、丝印阻焊

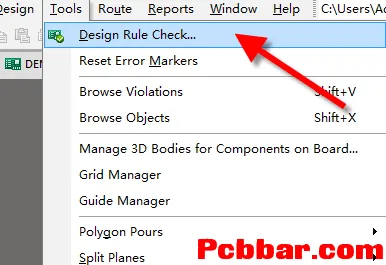

图1：打开DRC设置命令的界面
二、DRC检查方法全解析
1. 启动DRC检查
执行菜单命令"Tools-Design Rule Check"（快捷键TD），打开DRC检查设置对话框。这里是你控制整个检查过程的"指挥中心"。
图2：DRC检查的核心设置界面
2. 关键设置详解
Create Report File：生成详细的检查报告，包含错误描述和位置信息
Stop When 50000 Violations Found：建议将默认的500调整为50000，避免大板设计时错误显示不全的问题
图3：DRC报告的典型内容展示
3. 检查模式选择
Online检查：实时显示设计中的DRC错误
Batch检查：手动执行时才显示错误
专业建议：对于复杂设计，建议同时启用两种模式，实现实时监控和全面检查的双重保障。
三、六大核心DRC检查项深度剖析
1. 电气性能检查（重中之重）
包括间距、短路和开路检查，是确保电路正常工作的基础。

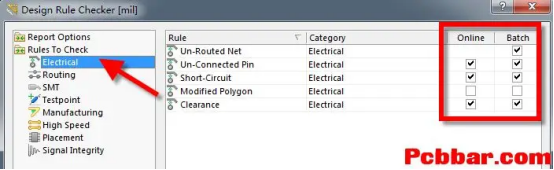

图5：电气性能检查的关键设置常见错误示例：
导线间距不足
意外短路
网络连接开路

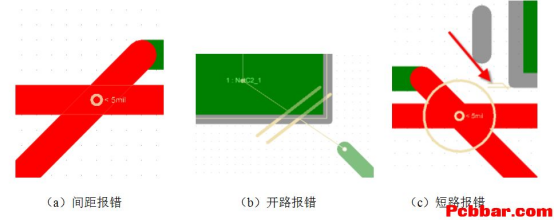

图6：典型的电气性能错误展示
2. 布线(Routing)检查包含阻抗线、过孔和差分走线检查，对高速设计尤为重要。专业技巧：
过孔类型不超过两种可提高生产效率
差分对检查确保信号完整性

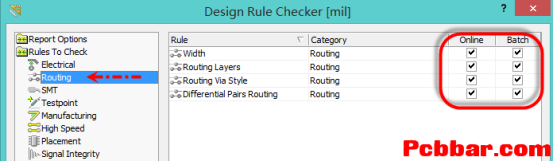

图7：布线相关检查的配置界面
3. Stub线头检查（高速设计必看）Stub线头就像微型天线，会引入信号干扰，特别是对高速信号影响显著。关键设置：
Net Antennae Tolerance建议设为1mil

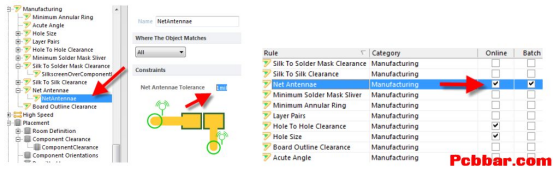

图8：Stub线头检查的专业配置
4. 丝印与阻焊检查（影响可制造性）确保丝印不会被阻焊覆盖而变得不可读。关键参数：Silkscreen to Object Minimum Clearance建议设为2mil
5. 器件高度检查（装配关键）对于空间受限的设计，高度检查可避免装配干涉。

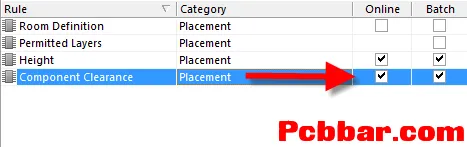

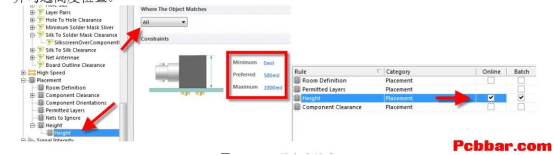

图9：器件高度检查的专业设置6. 器件间距检查（布局基础）防止器件重叠导致的装配问题。推荐值：横向/纵向间距均设为2mil

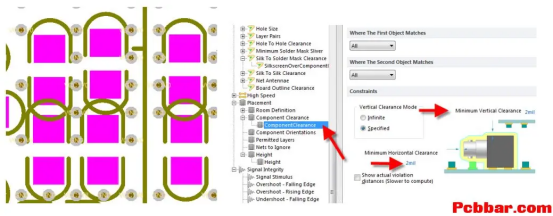

图10：器件间距规则设置界面
图11：典型的器件间距问题展示
四、DRC错误分析与修正实战
完成设置后，点击"Run Design Rule Check"运行检查。系统会生成详细报告，你还可以通过右下角"System-Messages"查看实时错误信息。

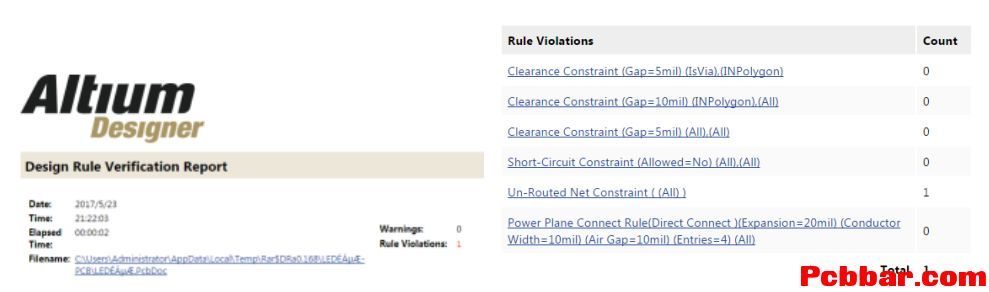

图12：完整的DRC检测报告示例
图13：通过Message面板查看DRC错误高效修正技巧：
双击错误信息可直接跳转到PCB中的问题位置
对可接受的错误（如焊盘在Keep-out层边线上的间距报错）可安全忽略
按优先级处理关键错误：先电气性能，再制造相关，最后是布局优化
五、DRC检查最佳实践
定期检查：不要等到设计完成才做DRC，建议每完成一个重要部分就检查一次
规则定制：根据项目需求定制检查规则，不必全选所有选项
团队协作：建立统一的DRC标准，确保团队设计一致性
版本对比：重大修改前后都进行DRC，通过报告对比了解变更影响
六、常见问题专家解答
Q：为什么有些明显错误DRC没有报？A：检查对应规则是否启用，特别是Batch模式下需要手动执行才会显示Q：如何处理大量DRC错误？A：先解决关键电气错误，再处理制造相关，最后是布局优化；可调整"Stop When"值确保所有错误都能显示Q：某些特殊设计需要违反规则怎么办？A：可使用规则例外(Rule Exception)功能，针对特定网络或元件放宽要求通过本文的全面指导，相信你已经掌握了DRC检查的精髓。记住，完美的PCB设计不是没有DRC错误，而是理解每一个错误背后的意义，做出明智的工程判断。现在就去运行你的DRC检查吧，让每一块PCB板都达到最佳质量！凡亿高速PCB线下实训营，系统学、实战练、真提升！
