题库分类：射频电路适合经验：1—5年难度：中高级题型：射频测试题 + 测量方法题
面试题

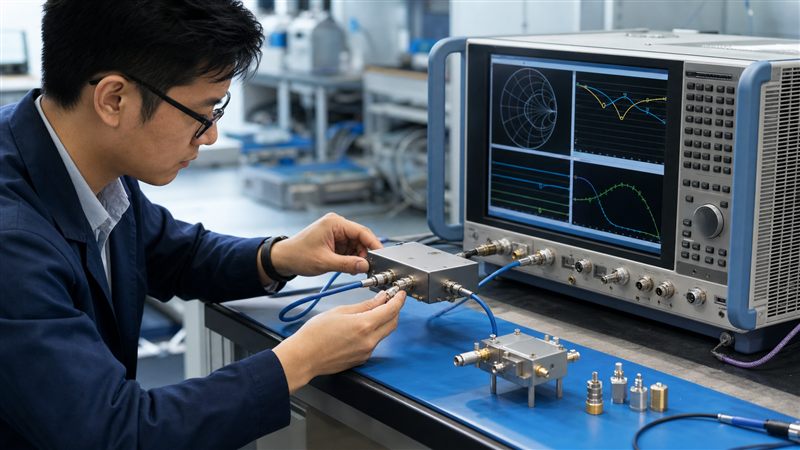

用VNA测一个板上射频器件的S参数，为什么要先校准？SOLT、TRL、端口延伸和去嵌分别解决什么问题？
面试官真正想考什么
这道题考的是测量边界意识。VNA显示的结果包含仪器、测试电缆、连接器、转接头和夹具影响。校准的目标不是让曲线“好看”，而是用已知标准求出系统误差项，并把可校正的系统误差移到明确参考平面。
回答思路
第一步：说明校准能校正什么
VNA测量中存在方向性、源匹配、负载匹配以及反射与传输跟踪等系统误差。校准通过测量已知标准建立误差模型并进行矢量校正。连接重复性、噪声和随时间温度变化的漂移不能被一次校准永久消除，所以测量过程中还要控制环境与连接。
第二步：把参考平面放到正确位置
校准参考平面通常应尽量靠近被测件接口。校准完成后更换线缆、弯折电缆、增加转接头或污染连接器，都会让原误差模型失效。连接时应检查端面、使用合适扭矩并保持电缆姿态，不能把“校准完成”当作后续操作随意的理由。
第三步：按介质和标准选择校准方法
同轴连接、校准件模型已知且被测件可直接连接时，SOLT较常见。板级夹具、探针、波导或非同轴介质常使用TRL家族方法，但其准确性依赖Through、Reflect和Line标准满足假设并覆盖目标频段。选择方法要看端口形式、可用标准、频段和精度目标，而不是简单判断哪一种“更高级”。
第四步：区分端口延伸与去嵌
端口延伸主要补偿额外传输线带来的电长度或相位移动，不能完整移除夹具的损耗、失配和多重反射。若DUT与校准面之间仍有夹具，应获得可靠的夹具S参数或模型进行去嵌；模型不准时，去嵌结果反而会引入伪影。
第五步：校准后做独立验证
用未参与求解或具有已知行为的验证件检查幅度、相位和连接重复性，设置合适的功率、点数、IF带宽与平均次数。若测试主动器件，还要避免输入功率让DUT或接收机进入压缩。出现异常时先复查校准和连接，再判断器件失效。
可直接使用的参考回答
VNA校准是用已知标准求解方向性、匹配和跟踪等系统误差，并把校正后的参考平面定义到测试电缆或夹具的指定位置。校准后如果增加转接头、移动电缆或连接器重复性变差，原校准就可能不再适用。
同轴环境常用SOLT，板级夹具或非同轴介质可根据标准和频段选择TRL。端口延伸主要移动电气参考面，不能等同于完整去嵌；夹具损耗和失配要靠可靠S参数模型去除。最后用独立验证件检查校准质量和重复性。
面试官可能继续追问
校准后为何还会漂？
温度、时间、电缆移动和连接重复性会带来漂移与随机误差。TRL一定比SOLT准吗？
不一定。准确度取决于标准质量、介质一致性、频段覆盖和误差模型适配。端口延伸能去掉夹具吗？
只能主要补偿电长度，不能完整去除损耗、失配和复杂反射。重新测一次校准件能证明校准正确吗？
只能提供有限信息，因为校准件参与了误差求解；更适合用独立验证件检查。
容易失分的表达
“VNA开机校准一次就能一直用。”——忽略漂移、电缆移动和连接变化。
“端口延伸就是去嵌。”——混淆相位补偿与完整夹具移除。
“TRL永远比SOLT准确。”——没有说明标准、频段和介质条件。
面试前准备动作
画出仪器端口、校准面、夹具和DUT的关系图。
准备一份SOLT与TRL的适用场景对照。
练习解释端口延伸、去嵌和独立验证件的区别。
参考资料
Keysight：Applying Error Correction to VNA Measurements
Keysight：Signal Integrity Analysis Part 3—De-Embedding
