UART通信偶发乱码怎样排查?嵌入式面试别只会重设波特率

浏览量:1
时间: 2026-08-01 17:48:12

题库分类:嵌入式单片机适合经验:0—5年难度:中高级题型:串口排查题 + 软硬件协同题

面试题

单片机UART大部分时间正常,但高温、长线或高负载时偶发乱码和丢包,你会怎样区分时钟、电气和软件问题?

面试官真正想考什么

UART是异步通信,双方靠各自时钟在一帧内保持采样裕量。乱码可能来自帧格式和实际波特率,也可能是电平制式、地弹、线缆干扰、接收溢出或缓冲区并发问题。只把波特率重新设置一遍,不能形成完整证据链。

回答思路

第一步:建立最小可复现基线

确认双方的波特率、数据位、奇偶校验、停止位、极性和流控一致,先用短线、低负载、固定测试码型建立稳定基线。记录乱码发生的温度、电压、线长、业务负载和数据方向,避免在不可重复条件下盲目改参数。

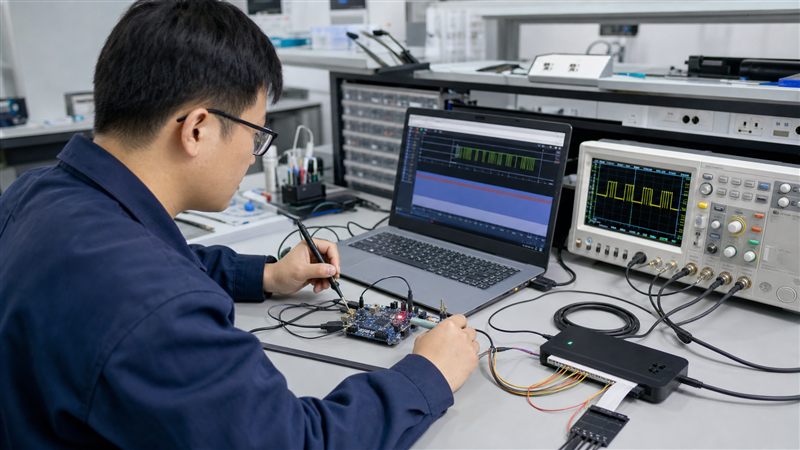

UART没有独立时钟线,排查时既要测真实位宽,也要读取帧错误、奇偶校验和溢出状态。

第二步:测真实位时间和时钟来源

用示波器或逻辑分析仪测发送端实际位宽,而不是只相信寄存器配置。核对外部晶振、内部RC、分频和动态改频逻辑,并计算双方总时钟误差在当前帧长度和采样机制下是否有足够裕量。允许误差取决于具体UART实现、过采样方式和帧格式,没有一个适合所有芯片的固定百分比。

第三步:检查物理电平和波形

先分清MCU逻辑电平、RS-232或RS-485等制式,确认是否经过正确收发器,双方地参考是否可靠。观察高低电平、边沿、过冲、振铃和共模干扰;长线和强干扰环境还要评估终端、屏蔽、线缆拓扑和收发器保护。

第四步:读取硬件错误标志

把帧错误、奇偶校验错误和接收溢出分别计数,并与出错字节和时间戳绑定。帧错误更指向停止位采样、电气干扰或时钟偏差;溢出则说明软件没有及时搬走数据。不同芯片读取和清除标志的顺序不同,应按参考手册实现。

第五步:核对中断、DMA和缓存

检查中断优先级、临界区、DMA循环模式、空闲线判断、环形缓冲读写指针以及缓存越界。若业务协议没有帧头、长度、校验和重同步机制,一次丢字节可能让后续数据全部错位;软件需要能够发现并恢复,而不是无限打印乱码。

可直接使用的参考回答

我先确认双方帧格式完全一致,用短线和固定码型建立基线,然后测发送端真实位宽,核对时钟源、分频和温漂。UART没有独立时钟线,所以总时钟误差是否可接受要按具体芯片的采样方式和帧长度判断。

硬件上我会确认电平制式、收发器、地参考和波形质量;软件上统计帧错、校验错和溢出标志,再检查中断、DMA和环形缓冲。最后在温度、线长和高负载条件下复现,并用带校验和重同步能力的协议验证修复。

面试官可能继续追问

  1. 降低波特率后正常能证明什么?
    说明时序或信号完整性裕量可能改善,但仍需测量确认根因。

  2. 逻辑分析仪解码正常就说明电气没问题吗?
    不说明。数字阈值可能掩盖过冲、慢边沿和共模干扰,仍需看模拟波形。

  3. 帧错误和溢出有什么区别?
    帧错误与停止位采样异常相关;溢出表示新数据到来前旧数据未被及时读取。

  4. 为什么高负载时才丢字节?
    常见于中断延迟、临界区过长、DMA处理不及时或缓冲区不足。

容易失分的表达

“乱码就是波特率不对。”——没有区分电气干扰和软件丢字节。

“双方都配置115200就不会有误差。”——忽略实际时钟和分频误差。

“多加几次重发就行。”——没有错误分类、边界和恢复机制。

面试前准备动作

  • 准备一张正常帧、帧错误和溢出日志的对照表。

  • 练习从时钟源计算实际波特率误差,但说明芯片采样条件。

  • 整理一个环形缓冲或DMA读写指针出错的案例。

参考资料

Microchip:UART Baud Rate Tolerance

Microchip:USART Receiver Error Flags

核心关键词:UART乱码、单片机串口调试、波特率误差、帧错误、接收溢出、嵌入式面试题‍
