PCB走线接焊盘，为什么还要加个“泪滴”？
一根细走线接到过孔或焊盘，本来已经导通，为什么有些PCB还要在连接处补一小块水滴形的铜？泪滴主要解决的是制造和机械可靠性问题，但也不是所有位置都适合无脑添加。
走线已经接上了，还补什么铜？

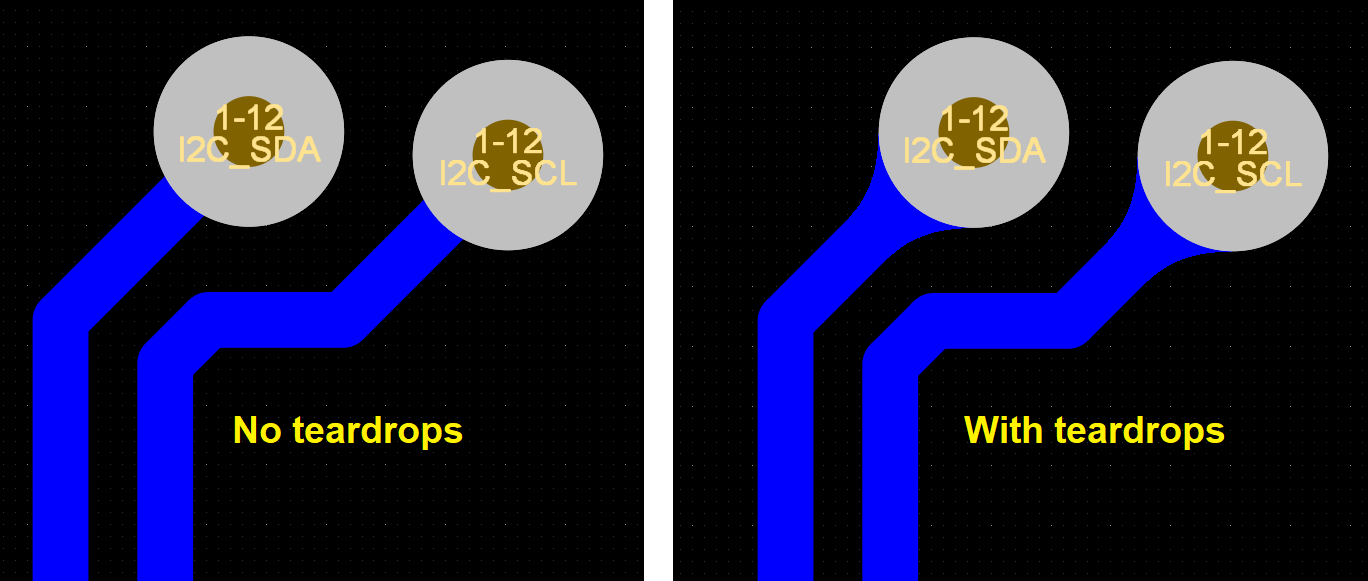

在PCB上看到泪滴，很多人会觉得它只是一个好看的收尾。细走线到了圆形过孔前，突然变宽，像水滴一样贴到焊盘边缘。把这块铜删掉，网络照样连通，DRC也未必报错，那它究竟有什么用？
要把这个问题说清楚，得先区分两件事：画面上连通，和板厂把它稳定做出来。EDA软件里的线和焊盘位置都是理想的，真正钻孔、层压、蚀刻时却存在加工公差。特别是细线贴着小过孔焊环时，连接处留下的铜可能非常窄。
泪滴做的事情并不复杂：在细线进入焊盘的地方多留一点铜。它没有额外增加一个元件，也不是靠这块铜改善导电率，而是把原本很瘦的连接部位变得宽一些。
钻孔偏一点，细线就危险了
想象一个小过孔，设计中钻孔刚好在焊盘正中间。实际加工时，如果孔位稍稍偏向走线连接的一侧，就有机会吃掉一部分焊环。走线又恰好很细，剩下的铜宽度可能会比预想的小很多。
这也是为什么有些板子在过孔旁边补泪滴。即使钻孔有轻微偏移，连接处也多一些铜可以保留。对于多层板的层间对位、微细线路和柔性线路，这一点尤其有价值。不过偏孔超过工艺能力以后，泪滴也救不了，不能把它当成放宽钻孔公差的理由。
另一种情况是机械应力。细线突然接到一大片焊盘，转折处容易形成局部应力集中的位置。泪滴让铜形状过渡更平缓，对某些需要弯折或经历振动的板子有帮助。它是一个增强措施，不能代替板材、铜厚和结构可靠性的设计。
焊盘旁边的水滴，也能随便加吗？

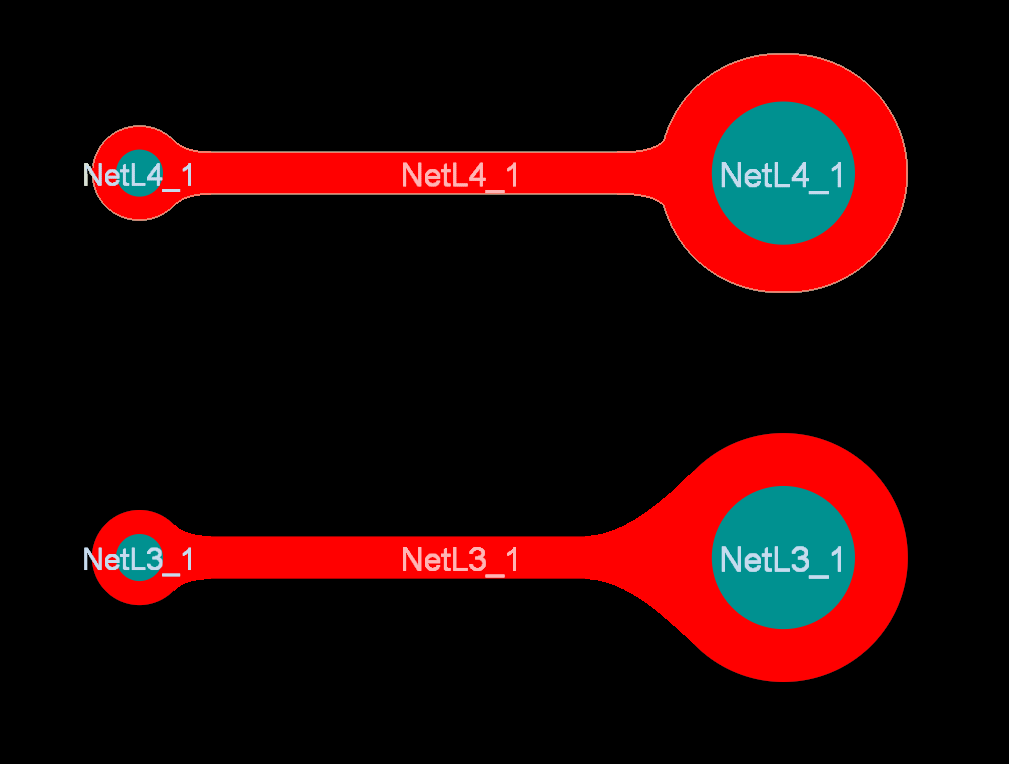

泪滴不只出现在过孔上。贴片焊盘的出线位置、两根不同线宽交接的位置、T形分支连接处，也都可能用到。对于普通数字板和工艺空间允许的区域，设计完成后统一检查并添加，往往比较方便。

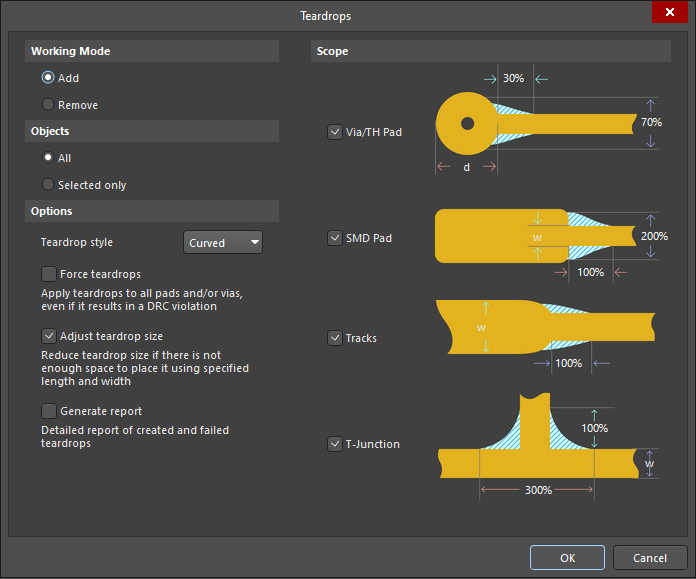

但这不等于整板所有焊盘都要加。细间距芯片附近，本来焊盘之间的铜间距就有限，再往边上扩一块铜，很容易挤占相邻网络的间隙。某些设计工具允许强制生成泪滴，即使它导致DRC不通过，所以自动处理以后一定还要重新检查间距。
还有人把泪滴和“焊盘防掉”画等号。实际上，焊盘脱落可能与基材附着力、焊接温度、反复返修、外力拉扯有关。补泪滴能增强走线和焊盘连接处的铜，未必能解决焊盘整体从板材上剥离的问题。
高速线上，泪滴会不会改变阻抗？
到了高速信号，情况又不一样。泪滴相当于把局部线宽加大，铜形状和周围电磁场也跟着改变。对一般低速控制线，这点变化通常不显眼；但在阻抗严格受控、连接器过渡、射频走线或者差分线过孔附近，就不能只从制造角度看它。
如果整个通道对阻抗非常敏感，最好结合层叠、连接结构和仿真要求决定要不要加，以及加多长、加多宽。泪滴本身不一定造成明显问题，但也不能简单地把“增加铜”理解成对所有信号都有好处。
实际交板前，可以从几个位置看一遍：细线接小过孔的地方有没有薄弱连接；贴片焊盘附近有没有被泪滴挤小的间距；差分或射频路径上有没有不必要的铜形状变化。再和板厂确认工艺能力，比给全板加一个统一百分比更稳妥。
所以，泪滴不是让PCB变好看的装饰。它是为某些连接位置留下制造余量和机械余量。该加的地方有用，不该加的地方也可能添麻烦，关键还是看线宽、焊盘、孔径和这条线到底跑什么信号。
