反激电源里的RCD电阻，怎么这么烫？
反激电源能正常输出，MOS也没炸，但变压器旁边的RCD吸收电阻温度很高。它本来就是用来消耗一部分能量的，不过如果烫得异常，还得看漏感、钳位电压和实际功耗，不能只靠换大功率电阻解决。
这颗电阻为什么天天在发热？
调反激电源时，有时会碰到一件让人拿不准的事：输出电压正常，带载也没明显掉压，可变压器附近那颗电阻温度很高。用热像仪扫过去，它可能比旁边一些功率器件还显眼。
再看原理图，发现这颗电阻在RCD吸收网络里。很多人的第一反应是阻值是不是选错了，或者电阻质量不好。先别急着换件，RCD里的R，本身就是要把吸收过来的能量消耗掉。它发热不奇怪，关键是热到什么程度，以及为什么有这么多能量要消耗。

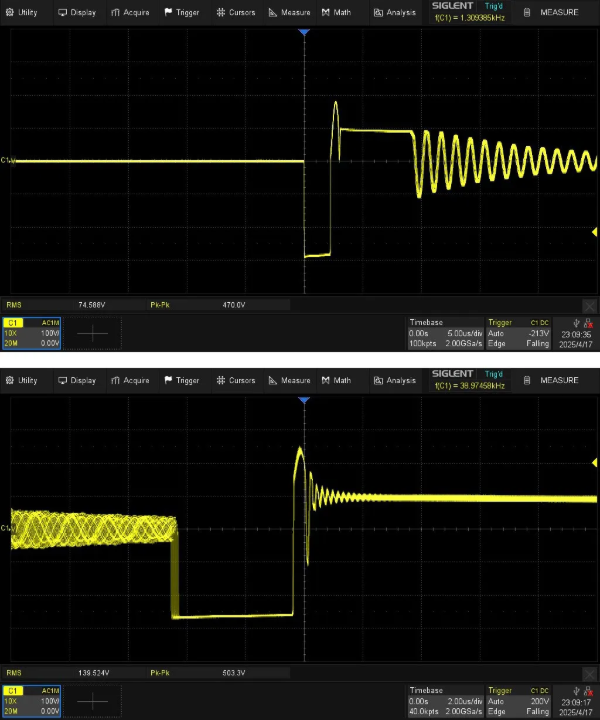

反激变压器不是理想耦合器件。开关管关断时，原边漏感中的能量没法像主磁化能量那样顺利传到副边，会把MOS漏极电压往上顶。没有合适的钳位，VDS尖峰可能过高，甚至威胁MOS耐压。
负载一上来，温度就跟着走
RCD吸收一般用二极管、电容和电阻组成。当漏极电压超过相应钳位条件，二极管导通，部分漏感能量进入吸收电容，再经电阻释放。电阻变热，其实是在付出抑制尖峰的代价。
最容易观察到的规律，是负载增加以后发热也增加。原边峰值电流变大，漏感能量往往跟着上升，吸收电阻承担的损耗自然可能更高。开关频率变高，每秒需要处理的能量次数也变多。所以同一颗电阻在轻载不热、满载很热，并不稀奇。
不过，负载与温度的关系也受控制模式和输入电压影响。不同工况下峰值电流、开关频率以及钳位电压都可能变化。仅仅在桌面上接一个固定负载，不能证明整段输入电压范围内都没问题。
如果变压器漏感偏大，RCD必须消耗的能量就可能比预期多。换句话说，吸收电阻温升过高，不一定是吸收电路一个人的锅，也可能是变压器绕制结构、耦合情况或工作点带来的。
把阻值加大，真的会凉下来吗？
看见电阻烫手，有人想把阻值加大一点，让电流小一些。单独从某个电压下的V²/R看，似乎说得通；可RCD不是固定电压的普通负载。阻值变化后，吸收电容上的电压和MOS关断尖峰也可能跟着变化。

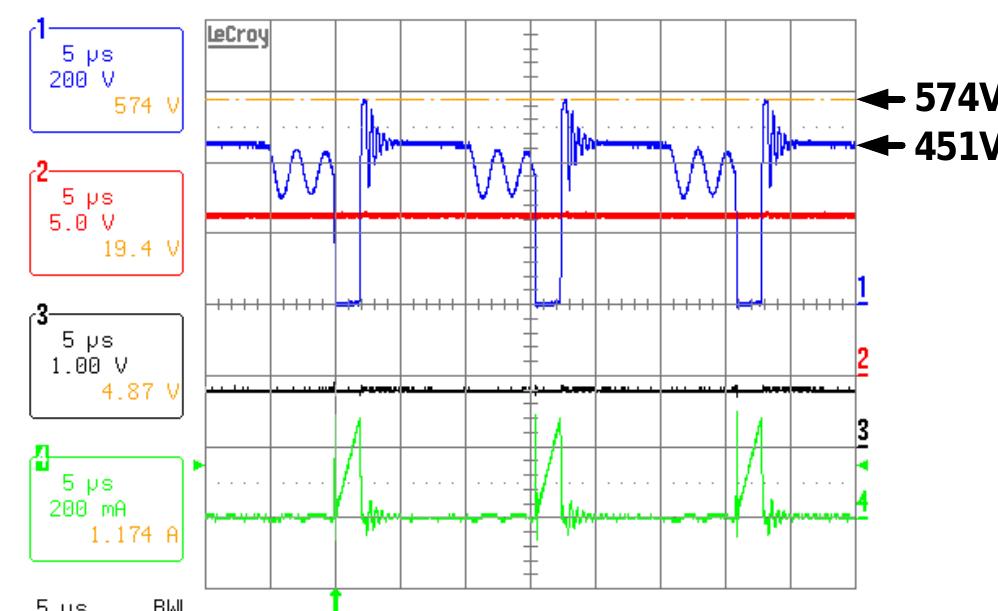

电阻取值偏小，钳位电压可能压得比较低，代价是吸收损耗增加；把阻值一味增大，又可能让钳位电压抬高，MOS的VDS峰值更接近耐压上限。电阻温度降下来了，不代表开关管就更安全。
有时换成更大封装、额定功率更高的电阻，只是把热分散到更大的器件上。器件表面温度也许降了，但吸收网络消耗的总功率未必变小。能不能这样改，还要看器件额定值、PCB散热和长期可靠性。
特别要留意高压交流输入或宽范围输入的产品。满载时看一次VDS还不够，启动、负载跳变以及高低输入电压的边界条件也需要验证。不要把“样机暂时没坏”当作电压应力合格。
到底先看温度，还是先看波形？

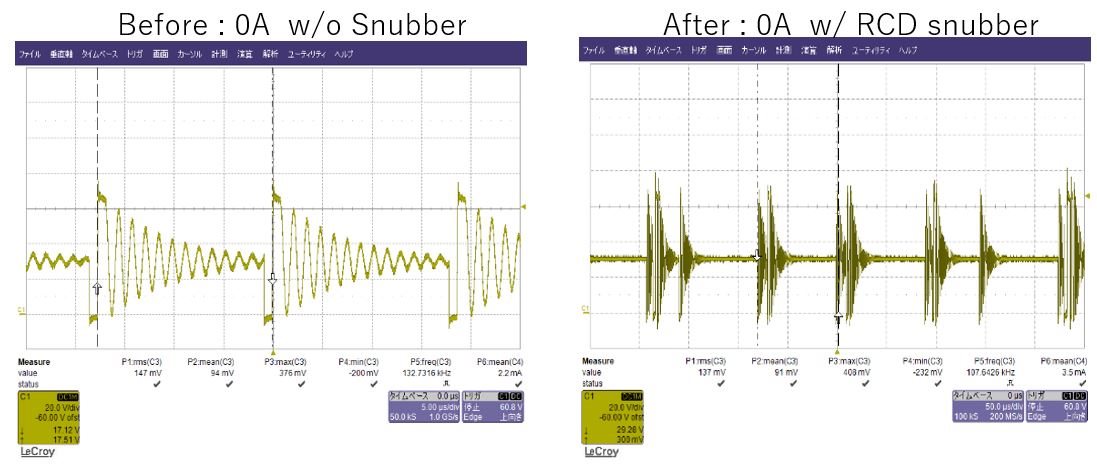

比较合适的做法是把两个数据放在一起：一边看吸收电阻实际温升，一边测MOS的VDS关断尖峰。然后再确认吸收电阻的功率规格、阻值、吸收电容和二极管是否与设计一致。
VDS测量尤其要规范。一次侧可能直接处于危险的高压电位，普通接地示波器探头不能随意夹地；应使用适当的高压差分探头和符合安全要求的测试方法。探头接法不对，也可能把高频尖峰测得比实际更夸张。
如果VDS已经逼近器件允许的电压应力，重点是检查钳位水平和变压器漏感；如果电压应力还有余量但温升超标，再看吸收损耗、器件功率降额和散热路径。两种情况处理方向不一样。
RCD不是越凉越好，也不是越压尖峰越好。它要做的是在MOS安全和吸收损耗之间找平衡。电阻热只是一个现象，带着波形和功率损耗一起看，才知道这份热是不是在合理范围内。
