铺了GND铜，为何还要删掉孤铜？
铺铜显示为GND，只说明它被赋了网络名；真正能不能承担回流，要看它是否与地平面形成低阻抗连接
板子铺完GND，画面看起来更完整，为什么DRC还要提示孤铜？关键不在于铜皮是不是绿色，而在于它有没有真正接入地网络。被焊盘、走线和Cutout切出来的小块铜，即使网络名写着GND，也可能只是悬在板上的一片导体。
孤铜最容易出现在BGA焊盘间、板边、密集走线两侧和异形Cutout附近。肉眼缩放时它像地平面的一部分，关掉其他层并做网络高亮，才会发现没有过孔、没有颈部，也没有连续铜面把它接回去。
工程判断很直接：能形成低阻抗回流路径的铜才保留；无法证明连接价值的碎铜，删除通常更稳妥。
同一个网络名，不等于已经电气连接
EDA工具允许对象先被赋予网络，再根据间距和铺铜规则计算实际形状。局部区域一旦被反焊盘或禁布区隔断，它仍可能显示GND，却没有直流连接。
用万用表测成品当然能发现问题，但在版图阶段更高效的做法是做网络高亮、单层显示和未连接铜检查。只看颜色或属性栏，很容易把“同名”误当成“相连”。

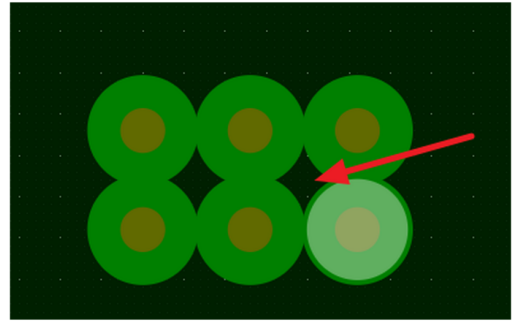

图1 焊盘阵列中被切开的孤立铜块，需要单独检查连接关系
孤铜若靠一条很细的颈部勉强接回去，也不能只按直流导通判断。高频回流关注阻抗，细长连接的寄生电感可能让这块铜在高频上近似悬浮。
判断连接时还要留意铺铜优先级。多个Polygon重叠、局部规则覆盖或重新铺铜顺序变化，都可能让原本相连的区域在一次修改后被切断。版本评审不只比较走线，也应比较铺铜重算后的连接结果。
负片层和正片层的显示逻辑不同，检查方法也要跟着调整。最终判断仍回到电气连接：这块铜通过哪些孔、哪些层与主地相连，而不是依赖屏幕上的填充颜色。
悬浮铜不能稳定承担回流信号边沿经过附近时，孤铜会通过寄生电容被耦合。它的电位不是固定为零，而是随周围电场变化。面积、形状和到参考面的距离不同，耦合结果也不同。
图2 铜皮网络相同但连接不上时，电气作用与连续地平面不同
这类铜块通常不会立刻造成逻辑错误，却可能改变局部阻抗、串扰和辐射。尤其是细长铜片或靠近板边、连接器的碎铜，更容易成为不可控的高频结构。
不要把所有孤铜都简单描述成天线，但也不能把它当作有效屏蔽。没有明确接地点和回流作用时，它提供的是不确定性。
孤铜附近若有高速线，最值得关注的是参考环境是否被改变。铜块与参考面之间的寄生耦合会随层距和面积变化，不能用“它没有直流电流”来否定高频影响。结构敏感时可用场求解或阻抗仿真确认。
孤铜面积越大，越不能用一句“反正是GND”带过。面积增大意味着耦合更强，也更可能改变周围走线的场分布；保留它就要给出明确接地与功能依据。
狭窄铜颈和尖角也要一起清理铺铜算法为了绕开焊盘和走线，可能留下很窄的铜颈、尖角和月牙形碎片。它们有时仍连通，却难以制造，蚀刻后宽度和形状也更容易偏离设计。
清理时不要只勾选Remove Dead Copper。还要设置合理的最小铜面积、最小颈宽和Cutout边界，让铺铜结果在重新计算后仍然干净。

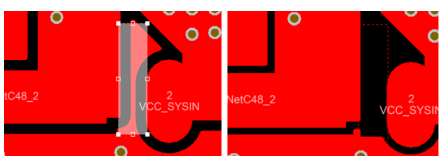

图3 Polygon Cutout可用于去掉狭窄、无明确作用的铜皮
如果删掉一块铜会破坏散热或屏蔽目标，应先重构连接：移动障碍、扩大颈部或增加合适的接地过孔，而不是强行把碎铜留着。
制造侧还会关心铜分布与蚀刻一致性，但不能为了铜平衡就保留失控碎片。需要铜平衡时，应使用有规则的铜填充或工艺图形，并与板厂确认，而不是让布线间隙自然生成任意形状的铜岛。
尖角本身不必被神化，但尖角与细颈同时出现时，往往暴露铺铜受限和工艺余量不足。优先改善几何连续性，比讨论单个角度更有价值。
需要保留时，用过孔把它接实一块较大的GND铜如果确实承担屏蔽、散热或回流，可以用缝合过孔连接到相邻地平面。过孔要围绕电流路径布置，而不是为了“看起来均匀”机械铺满。
图4 缝合过孔可把局部地铜接入层间低阻抗网络
过孔间距没有脱离频率、层叠和结构的通用答案。评审时应确认每个过孔属于正确网络、贯穿到目标地层，并且没有被反焊盘或层设置意外隔离。
最后重新铺铜并运行DRC，再做一次连接性高亮。能说清每块铜的连接点、用途和回流对象，才算完成。
缝合过孔也要防止“逻辑接地、物理绕路”。若过孔只落到一层局部铜，再经过很长路径才到主地，连接仍不理想。沿层叠追踪过孔落点和地平面连续性，比只数过孔数量更可靠。
过孔放置后还要重新检查阻焊、焊盘间距和可制造性。为了连接孤铜而塞入无法加工或靠器件焊盘太近的过孔，只是把一个问题换成另一个问题。
结论
铺铜的价值不是覆盖率，而是可控的电流路径。孤铜、细颈和碎片若不能承担明确的回流、散热或屏蔽任务，就不值得保留。
下次铺铜完成后，先关闭其他层逐块找孤立区域，再决定连接、重构还是删除。这个动作比盯着整板铜皮是否“饱满”更有意义。
把孤铜检查加入评审清单后，后续每次器件移动、差分调整和Cutout修改都重新执行。孤铜不是只在最后一次铺铜才出现，它会随着局部间距和规则变化反复产生。
