凡亿电路PCB设计服务全面介绍:从原理图到Gerber一站式交付

2026-08-05 15:35
23

凡亿电路PCB设计服务全面介绍:从原理图到Gerber一站式交付

在电子产品研发过程中,PCB设计是连接原理图与实物产品的关键环节。设计质量直接影响产品的性能、可靠性和生产成本。凡亿电路深耕PCB设计领域多年,累计完成数千款产品的设计交付,积累了丰富的实战经验。

本文将从服务范围、设计能力、交付标准、合作流程等方面,全面介绍凡亿电路的PCB设计服务。

一、凡亿电路PCB设计服务范围

凡亿电路提供从产品需求分析到Gerber文件输出的全流程PCB设计服务,覆盖电子产品研发的核心环节:

·原理图设计:根据产品需求完成电路原理图设计,确保电路逻辑正确、器件选型合理

·PCB Layout设计:基于原理图完成PCB布局布线,输出生产制造文件

·仿真验证:提供SI/PI/EMI仿真服务,在设计阶段预判并解决信号完整性、电源完整性问题

·DFM检查:进行可制造性设计检查,确保设计文件符合生产工艺要求

·生产跟进:协助客户处理生产过程中的技术问题,保障顺利量产

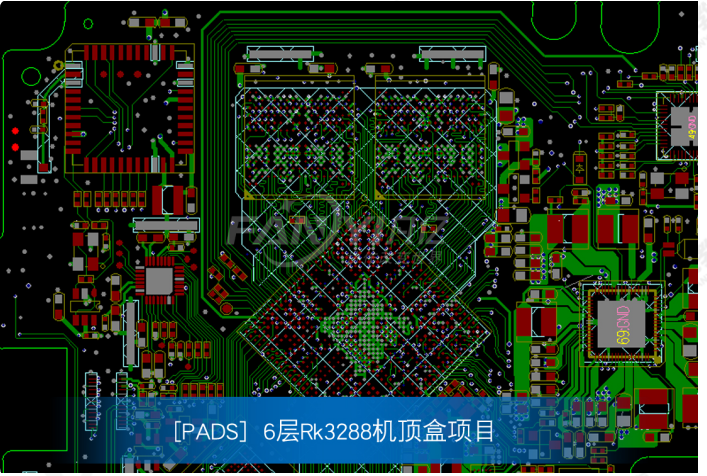

凡亿电路PCB设计案例展示

服务特色:凡亿电路每年完成1000多款PCB设计项目,涵盖消费电子、工业控制、医疗器械、汽车电子、通信设备等多个行业领域。

二、核心技术能力

2.1 高难度板卡设计经验

凡亿电路的设计团队擅长处理各类高难度PCB设计需求:

设计类型

能力说明

高频高速板

支持DDR3/DDR4、PCIe、USB3.0、10G以太网等高速信号设计

HDI板

1-4阶盲埋孔设计,任意阶HDI互联,最小3/3mil线宽线距

刚挠结合板

刚性区与柔性区无缝设计,满足折叠、弯曲等应用场景

射频板

天线设计、射频前端电路Layout,阻抗控制精度±10%

厚铜板

1-10oz铜厚设计,大电流散热方案优化

高多层板

支持1-30层PCB设计,层间对位精度±25μm

2.2 仿真能力

凡亿电路配备专业的仿真团队,提供完整的设计前期验证服务:

·SI仿真(信号完整性):分析高速信号的反射、串扰、时序问题,优化走线策略

·PI仿真(电源完整性):评估电源平面阻抗,优化去耦电容布局,确保供电稳定

·EMI仿真(电磁干扰):预判辐射和传导干扰风险,提前采取屏蔽和滤波措施

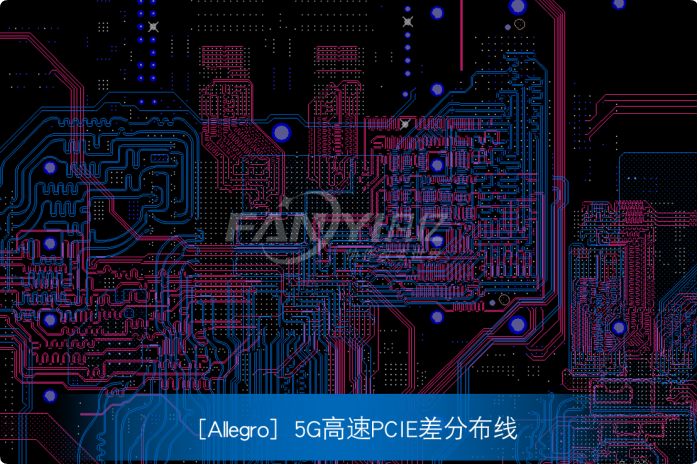

5G高速PCIE差分布线设计案例

三、设计交付标准

凡亿电路建立了完善的设计交付体系,确保每一份设计文件都达到生产标准:

3.1 交付文件清单

·Gerber文件:符合RS-274X格式标准,包含所有layers数据

·钻孔文件:Excellon格式,包含钻孔坐标和孔径信息

·BOM清单:完整的物料清单,含器件型号、封装、位号、数量

·坐标文件:SMT贴片用的元件坐标文件

·设计说明:包含叠层结构、阻抗要求、特殊工艺说明

·装配图:元件布局图、顶层/底层丝印图

3.2 质量管控流程

每份设计文件在交付前都要经过严格的审核流程:

·设计自检:工程师完成设计后进行DRC检查,排除基础错误

·交叉评审:由另一位资深工程师进行独立审查,确保设计合理性

·DFM检查:结合工厂工艺能力,检查设计的可制造性

·客户确认:输出设计预览,与客户确认关键设计点

·最终交付:确认无误后输出正式生产文件

四、合作流程与服务模式4.1 标准合作流程

·需求沟通:了解产品功能、性能指标、应用场景、预算周期

·方案评估:评估设计难度,提供报价和交期

·签订合同:明确技术协议、保密条款、付款方式

·资料交接:接收原理图、结构图、设计约束等输入资料

·设计执行:按计划完成Layout设计,定期同步进度

·评审交付:内部评审通过后,向客户交付设计文件

·售后支持:跟进生产环节,提供技术答疑和设计修改

4.2 灵活的服务模式

凡亿电路提供多种合作模式,满足不同客户的需求:

·项目外包:将整个PCB设计项目委托给凡亿电路,适合研发资源有限的企业

·工程师驻场:派遣资深工程师到客户现场办公,适合需要紧密配合的项目

·远程协作:通过线上沟通完成设计,适合异地合作、成本敏感的项目

·设计评审:对客户自行完成的设计进行专业评审,输出优化建议

五、为什么选择凡亿电路

✓ 丰富的项目经验:每年1000多款PCB设计,覆盖消费电子、工业控制、医疗器械、汽车电子、通信设备等多个行业

✓ 专业的技术团队:50+位资深PCB设计工程师,平均从业经验8年以上

✓ 完善的质量体系:通过ISO9001质量管理体系认证,设计流程标准化、规范化

✓ 严格的保密措施:签订保密协议,保障客户技术资料和知识产权安全

✓ 一站式服务:可提供"设计+制板+贴片"一站式服务,减少对接环节,提高项目效率

六、联系我们

如您有PCB设计需求,欢迎联系凡亿电路,我们将为您提供专业的技术方案和报价。

服务热线

13142188866(同微信,郑先生)

设计下单邮箱

Layout@fanypcb.com

凡亿电路,您身边的PCB设计专家。让我们用专业的技术能力,助力您的产品从设计走向量产。

凡亿电路 | 高端PCB设计·制造精工之家

PCB设计 PCB Layout 电路设计 高速PCB HDI设计
