频谱只有一个峰，为何还不能说明信号正常？
功率随频率的图，看不见全部相位和时间信息
普通频谱能告诉你能量分布、载波位置和带外成分，却不能单独证明相位、时序或调制质量正常。数字调制信号还要用矢量/解调分析观察I/Q、星座和误差。
射频输出接上频谱仪，中心频率正确，峰值稳定，带外也没有明显杂散；接收端却仍然误码，星座点还在发散。这里要先纠正一个判断：频谱看着干净，只能证明功率分布没有明显异常，不能证明调制信息完整。
本文只讲仪器看到的信息边界。频谱、时域和矢量解调并不是三套互相替代的漂亮画面，而是在回答不同问题。先分清问题，才不会拿一根载波峰替整条链路背书。
频谱图到底保留了什么信息常规频谱显示横轴频率、纵轴功率或幅度。它擅长找载波、谐波、杂散、噪声底和带外泄漏，也能判断滤波器是否大致压住了不需要的频段。
但这种显示通常把时间变化压缩成某种扫描或FFT结果，重点是每个频率位置有多少能量。两个信号可以拥有相近功率谱，却在相位轨迹、符号时序或瞬态行为上完全不同。

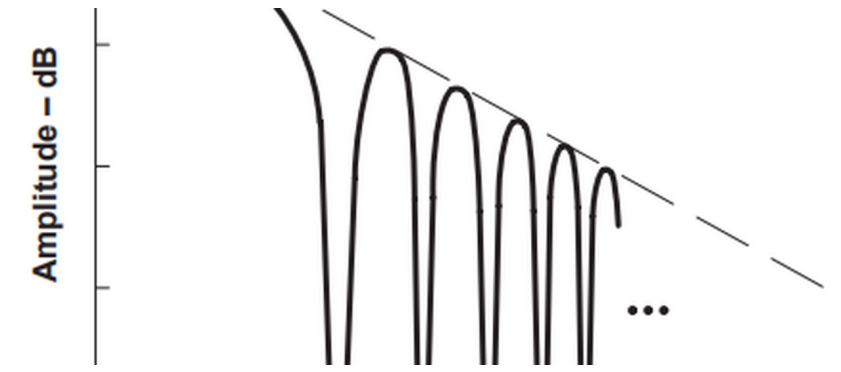

图1 时域脉冲与其频谱包络的对应关系
数字调制还把信息藏在什么地方I/Q信号用两路正交分量描述幅度和相位。接收端需要在正确时间恢复符号，并判断星座点落在哪里。相位噪声、I/Q不平衡、定时误差或功放非线性都可能让符号偏离。
这些偏离未必把功率谱变成明显的“多一个峰”。有些问题只会轻微抬高肩部，有些主要体现在星座旋转、扩散或误差矢量上。只看频谱，可能知道能量还在，却不知道信息是否站在正确位置。

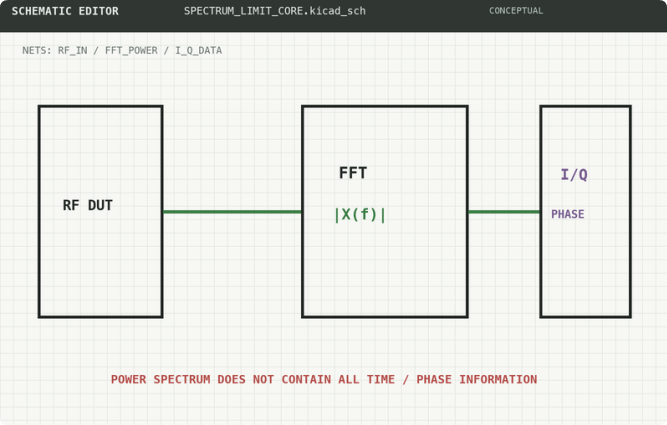

图2 功率频谱与I/Q相位信息的测量链路
频谱回答“能量在哪里”，矢量解调回答“符号是否按正确幅度、相位和时刻到达”。
一个峰正常时还应继续看哪三件事1. 时间：是否存在突发、门控、掉幅或只在切换瞬间出现的异常。
2. 相位：载波和符号相位是否抖动、旋转或发生不连续。
3. 调制误差：星座、EVM、频偏和I/Q指标是否满足目标制式边界。
指标名称会随制式和仪器变化，不能把某个通用阈值写成所有系统的答案。工程动作是选用与信号体制匹配的解调设置，确认符号率、滤波、参考电平和触发都正确。

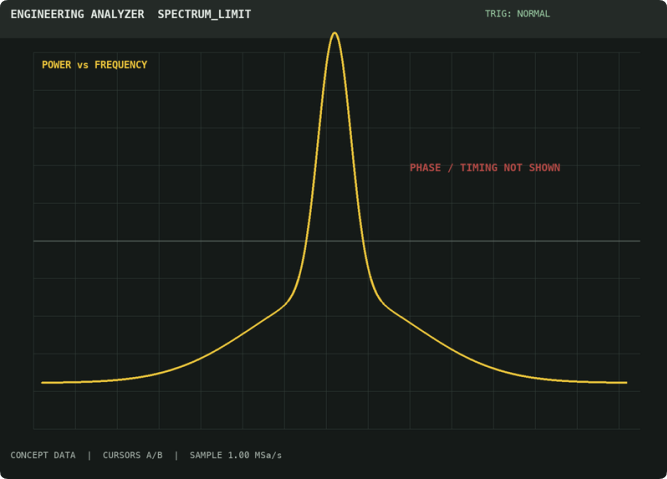

图3 载波峰正常但相位/时序信息未被展示的分析界面
怎样安排一次不绕弯的测量顺序· 先看功率与频带：确认中心频率、带宽、杂散和仪器不过载。
· 再看时间行为：对突发或跳频信号建立稳定触发，检查包络。
· 进入矢量解调：加载正确制式，观察星座、EVM与频偏。
· 回到电路节点：根据异常类型定位参考时钟、I/Q链路、功放或滤波。
输入衰减、前置放大、分辨率带宽和采样长度也会改变画面。若仪器自身过载，频谱和解调结果都不可信；若参考电平设得过高，微小误差又可能被噪声底淹没。
这里最容易犯的错，是为了让画面“更好看”同时改动多项设置：换了参考时钟，又调整功放偏置，还重设了解调滤波。结果即使星座收紧，也无法确认是哪一项起作用。更稳妥的办法是先保存一份基线记录，再只改变一个变量，并让频谱、时域和矢量结果使用同一段信号作为对照。
例如怀疑参考时钟时，保持输出功率、线缆和衰减不变，只切换时钟源；同时记录载波邻近噪声、星座扩散方向和EVM变化。若三类结果随时钟同步改善，证据链才闭合；若只有频谱峰值变化，仍应继续检查仪器量程和触发设置。

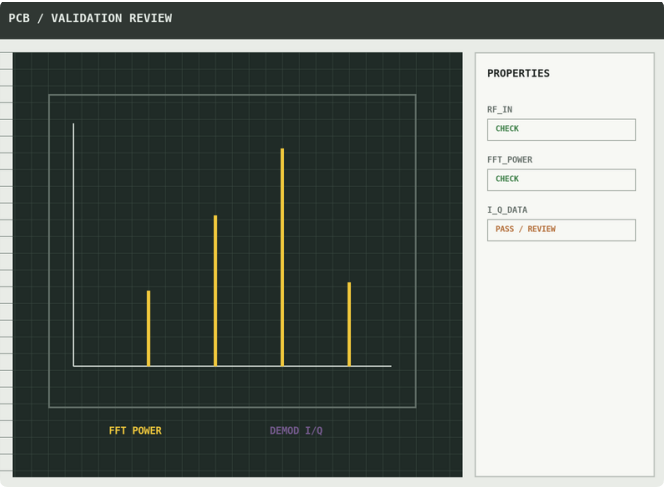

图4 从频谱到矢量解调的测量项目复核
别让一根载波峰替代调制证据频谱正常是重要证据，但它只覆盖能量分布这一层。信号能不能被正确解调，还取决于时间、相位和符号位置。
测量边界很清楚：先用频谱排除功率与带外问题，再用匹配制式的矢量分析证明调制质量，不能把两步合并成一次目测。
你的异常更像带外杂散、突发掉幅，还是星座点扩散？
