射频没进带宽，为何输出多了直流偏差？
带外射频可能先被非线性整流，再落进直流
射频干扰即使高于信号带宽，也可能经输入保护或晶体管结的非线性产生整流，转换成落在带内的直流偏差。有效对策不是只在输出端追高频，而是控制耦合路径，并在放大器输入附近使用对称、匹配且回流短的 EMI 滤波。
精密放大器输入短接后本来接近零，手机或射频源靠近时，输出却缓慢偏向一侧；把干扰移开，直流值又恢复。示波器未必直接显示那段高频载波。明确判断是：带外射频可在输入级非线性处被不对称整流，最后留下低频或直流误差。
这类问题不能用“工作带宽之外所以不会影响”来排除，也不能只靠输出低通补救。
一、高频怎么变成了直流理想线性电路不会凭空把高频变成直流，但真实输入级包含保护结构和半导体结，电压电流关系并非完全对称。射频通过线缆、接口、电源或空间耦合进入后，正负半周受到不同程度的传导与压缩，平均值就可能偏离零。
放大器随后把这个已经落入信号带内的误差正常放大，所以在输出端看到的是稳定偏移，而不是原始载波。降低信号带宽并不必然消除已经完成的整流。
图 1 输入端EMI滤波用于减少射频进入精密模拟链路
二、为什么差分两边要对称

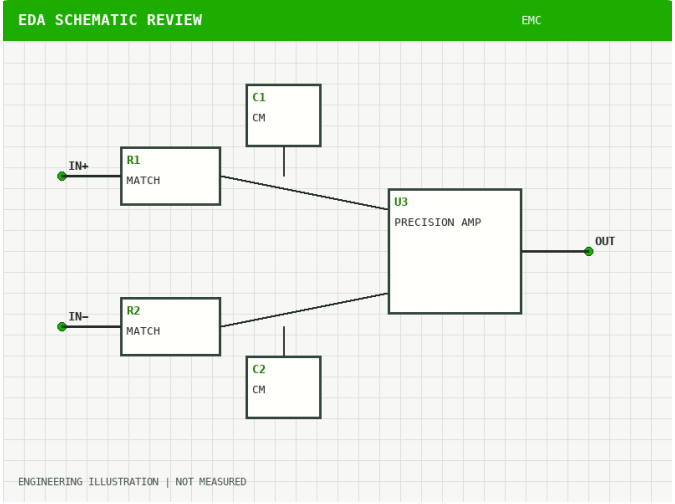

图 2 差分输入的两侧RC与回流关系应保持匹配（工程原理图创作，非实测）
共模射频若同时落到两根输入线上，理想差分结构能够抵消一部分影响。两侧电阻、电容、走线或接地不匹配时，共模电压会被转换成差模分量，直接进入放大器的有效输入。
滤波器不仅要算截止趋势，还要看元件容差、寄生和布局对称性。对高阻传感器，电阻热噪声与输入偏置电流误差也要纳入，不能为了压射频无限增大串联电阻。
三、滤波器放远了会失去什么如果连接器到滤波器之间留出很长的裸露走线，这段线本身会继续接收射频；滤波电容到参考地的回路过长，也会因寄生电感降低高频旁路效果。器件位置与回流路径和参数同样重要。

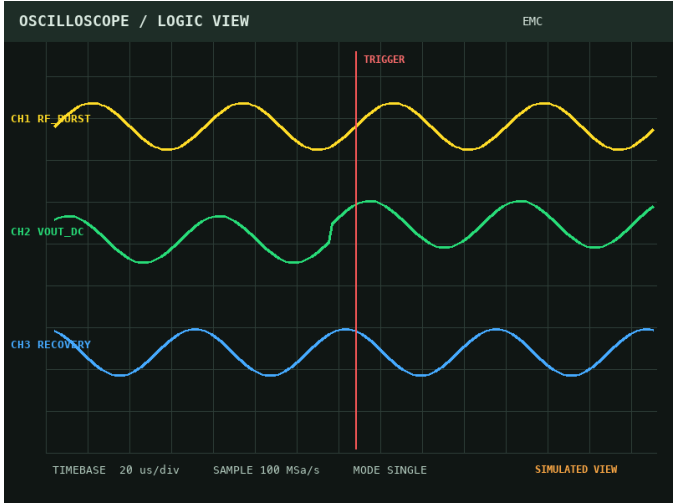

图 3 射频经输入耦合后形成直流偏差的波形关系（示波器界面创作，非实测）
· 入口：先标出线缆、连接器和外壳处最可能的耦合点。
· 滤波：把匹配RC靠近受保护输入放置，并保持两侧几何对称。
· 回流：确认高频电流回到哪个参考面，不穿过敏感模拟地路径。
四、用开关射频源做可复现对照保持输入信号、供电、增益和探头不变，只切换射频源开与关，记录输出平均值与恢复过程。若条件允许，再单独改变频率或场强，每次只变一个量。这样才能区分射频整流、热漂移和普通零点漂移。

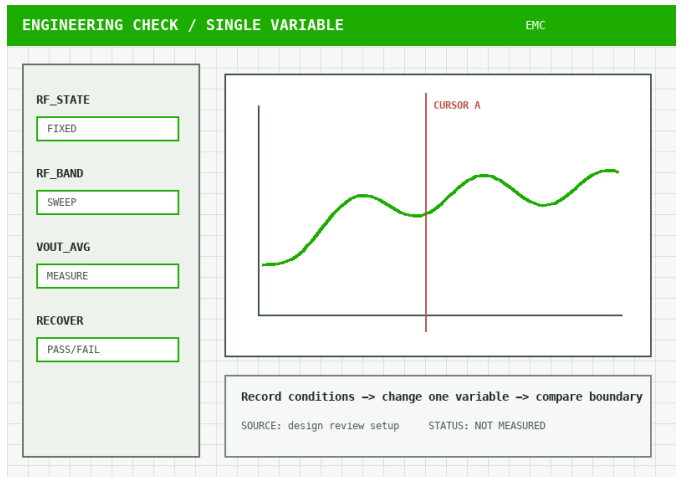

图 4 抗扰检查记录射频状态、频段、输出均值和恢复时间（工程仪器界面创作，非实测）
1. 先用屏蔽、线缆位置和供电路径判断主要耦合入口。
2. 比较滤波前后输出偏差，并保持测试布置不变。
3. 交换或匹配差分两侧元件，观察共模转差模是否下降。
4. 在产品规定的输入与增益范围内复测，避免只验证一个实验点。
带外不等于无影响射频不在信号带宽内，只能说明它不该作为线性信号通过，不能证明它不会在输入非线性处被整流。排查要从耦合、整流和回流三条路径闭环。
你看到的零点漂移，是否与射频源开关有严格的时间对应关系？
