电源慢慢上升，MCU为何不一定可靠复位？
RESET释放太早，程序可能从不稳定电源里起跑
简单RC复位的节点会跟随电源斜坡，还受阈值、漏电和残余电荷影响。慢上电或短时间重上电时，复位有效脉宽未必覆盖电源和时钟稳定区间。
同一块MCU板，快速拔插电源能启动，换成带限流的实验电源慢慢升压后却偶发卡死；按一下复位键又恢复。这个现象应先判断为：RESET可能在VCC和时钟稳定之前就释放了。
原理图里的电阻电容看起来会产生延时，但延时取决于电源斜坡、输入阈值和电容初始状态。本文只检查这条复位链，不把固件、晶振和电源纹波全部混成一个大问题。
RC复位节点为什么会跟着电源一起爬
典型RC复位用电阻把RESET拉向电源，用电容让节点变化变慢。若VCC快速跃升，电容暂时保持原电压，RESET能在低电平停留一段时间。
当VCC本身缓慢上升，电容也在同步充电，RESET与门限之间的相对关系变得不同。它可能在电源还没达到MCU稳定工作区时就跨过释放阈值，原本想要的“固定延时”不再固定。

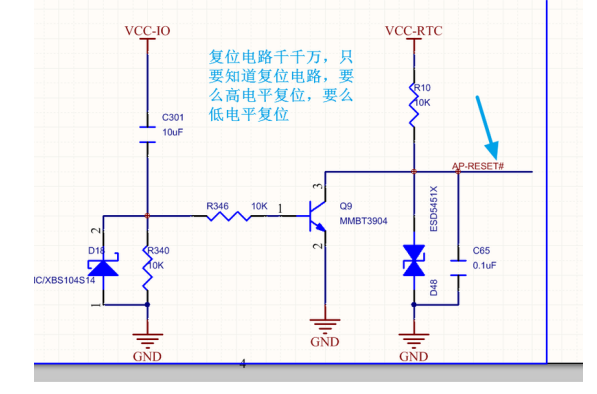

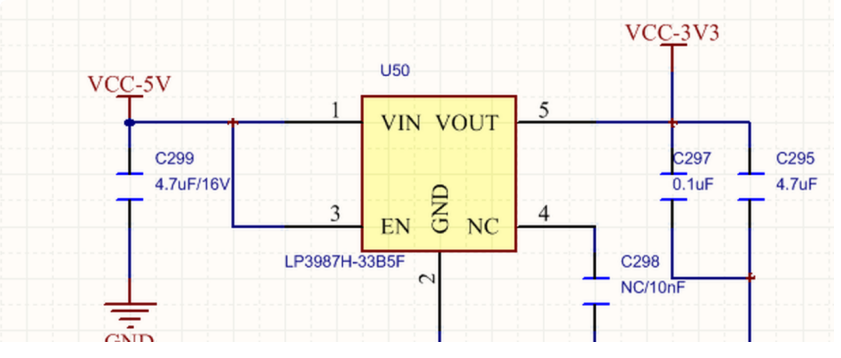

图1 MCU复位、电源与时钟的真实电路关系
短暂掉电为什么比完全断电更难复现
完全断电后，电容有时间放空，下一次上电从接近零开始。若只断电几十毫秒，VCC和复位电容可能都保留残余电荷，再次上电时RESET几乎没有形成新的低脉冲。
板上其他电源、接口信号或保护二极管还可能给VCC或RESET反向供电，使电容放电更慢。于是问题与掉电间隔有关，看起来像“偶发”，实质是初始条件没有被重置。

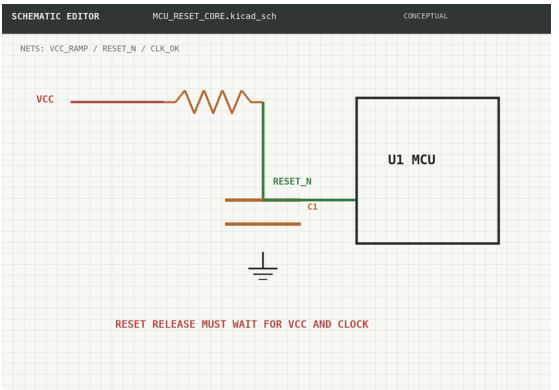

图2 RC复位节点与MCU供电、阈值的连接示意
可靠复位要覆盖最差上电斜坡和最短重上电间隔，而不是只在一次快速冷启动上成立。
复位释放前哪些条件必须已经成立
· VCC进入保证区：芯片电源脚已经高于规定的工作或复位释放边界。
· 电源不再剧烈爬升：供电斜率和负载启动不会立刻把电压拉回门限附近。
· 时钟可用：若启动依赖外部时钟，振荡器已有足够稳定时间。
· 启动脚确定：Boot、模式和接口脚没有处在漂移或反灌状态。
不同MCU可能内置POR、BOR或可编程复位延时。POR负责上电复位，BOR负责棕断检测，但具体阈值、迟滞和延时必须回到芯片手册。外部RC不能想当然替代这些功能。

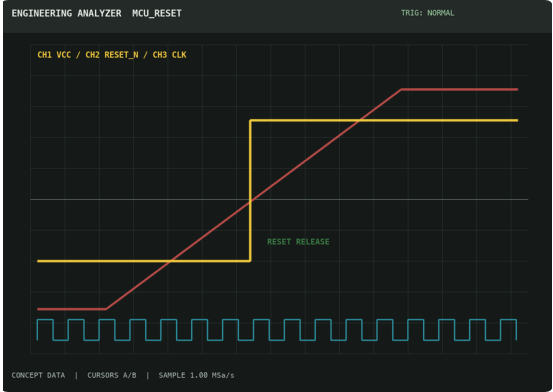

图3 慢上电时VCC、RESET与时钟的三通道关系
示波器怎样接才看得到真正顺序1. 通道一测VCC：探头放在MCU电源脚附近，记录实际斜坡和跌落。
2. 通道二测RESET：使用合适阈值与带宽，观察释放和可能的窄脉冲。
3. 通道三测时钟：确认复位释放时是否已经存在稳定时钟。
4. 改变一个条件：只调上电斜率或掉电间隔，其他负载与接法保持不变。
触发可以设在RESET释放沿，并保留足够的前触发时间。若只触发VCC达到某个电压，可能错过RESET上的窄脉冲或二次跨越。

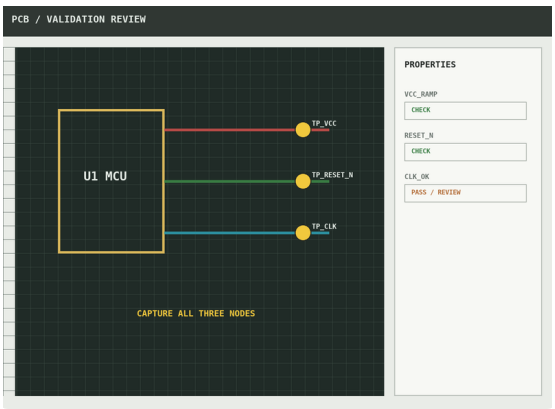

图4 VCC、RESET与CLK测试点的板级复核
什么时候该换复位监控器若电源斜坡范围很宽、掉电重启间隔不可控，或系统对启动状态敏感，带明确阈值、迟滞和延时的复位监控器通常比单纯RC更可预测。
选型时要看有效电平、门限精度、最小复位脉宽、开漏或推挽输出、工作电压与掉电行为。器件放置也要靠近被保护的复位节点，并给回流清晰路径。
修复后还要覆盖哪些边界至少重复快速上电、慢上电、短掉电、深度掉电、满载启动和接口已上电等条件。每种条件都记录VCC、RESET和时钟顺序，不以“连续按十次都能启动”替代波形证据。
如果复位时序已经满足而程序仍不启动，再把问题转向Boot脚、时钟、固件和外设状态。这样排查链条清楚，也不会靠不断增大电容掩盖其他故障。
复位延时要覆盖最差电源过程RC只能把节点变化变慢，不能自动保证所有电源斜坡下都有固定复位时间。慢上电和短重上电最容易暴露初始条件问题。
验证动作是同步测VCC、RESET和时钟，只改变上电斜率或掉电间隔。三条波形证明顺序成立后，复位结论才算闭环。
你的启动失败更容易出现在慢上电，还是很短的断电重启？
