PCB打样只发Gerber文件可以吗？这些资料不全容易反复确认
PCB打样时只发Gerber文件，有些普通板可以进入预审，但不代表资料已经足够生产。Gerber主要描述各图形层，钻孔、层叠、材料、阻抗和特殊工艺往往还需要其他文件或书面说明。资料越复杂，缺项后反复确认的概率越高。

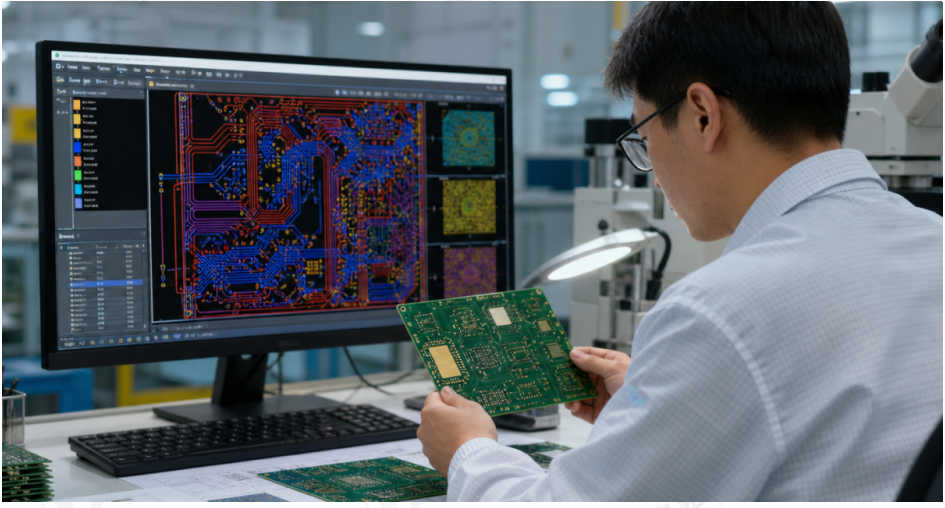

PCB打样前的CAM工程文件审核
1. 钻孔文件不能遗漏
KiCad官方文档把Gerber图形输出与钻孔文件分开生成，并说明多数PCB制造流程需要数控钻孔数据。如果压缩包里只有铜层和阻焊层，没有对应的通孔、非金属化孔或槽孔信息，板厂无法仅靠猜测完成加工。
2. 多层板要明确叠层与阻抗要求
层数相同，不代表介质厚度、铜厚和成品板厚相同。涉及阻抗控制时，还要说明目标阻抗、对应网络或线层，并让板厂结合实际材料与工艺复核。设计线宽不能脱离最终叠层单独承诺阻抗结果。

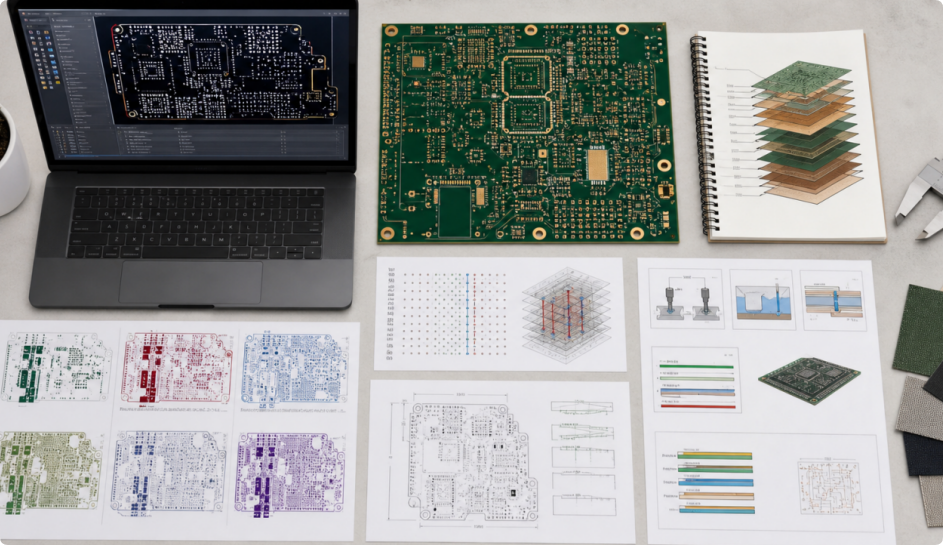

包含钻孔、叠层、尺寸和工艺说明的PCB制造资料包
3. 外形和特殊结构要写清楚
板框、槽孔、半孔、金手指、控深、背钻、树脂塞孔和阻抗等要求，如果只散落在聊天记录里，很容易在版本流转时丢失。建议统一放入制板说明，并让文件版本号、压缩包名称和订单备注保持一致。
4. 最好提供可核对的数据与说明IPC-2581强调以足以支持制造、装配和检测的完整数据进行设计到制造的信息交换。企业不一定必须采用这一格式，但可以借鉴其思路：除了图形层，还要确保钻孔、网络、材料、尺寸、公差和工艺要求能够被制造端准确识别。
一套更稳妥的PCB打样资料通常包括·Gerber或制造商支持的其他生产数据；
·钻孔文件及钻孔图；
·叠层、板厚、铜厚和材料要求；
·阻抗表及对应网络说明；
·成品尺寸、公差和表面处理；
·特殊工艺说明与版本号；
·必要时提供网表或源文件用于辅助检查。
所以，普通双面板只发Gerber和钻孔文件可能就能完成报价，但高速、多层、刚挠结合或特殊工艺板，建议先由工程人员把资料包完整性核对一遍。凡亿电路可根据文件复杂度进行工程预审，具体可制造性与交期以最终文件和工艺评审为准。
咨询方式： 18664687805（同微信，龙先生）｜Layout@fanypcb.com
技术核查依据： IPC-2581C、IPC DFM资料及KiCad官方制造文件说明。
