EMC · 共模电感 · 电流方向
共模电感串进电源，为何不挡正常电流？
关键不是两根线都穿过磁芯，而是两股电流在磁芯里怎样叠加
电源的正常去回电流大小接近、方向相反，在共模电感磁芯中产生的磁通会相互抵消；共模噪声在两根线上同向流动，磁通反而相加。因此同一器件能让正常电流通过，同时提高共模路径阻抗。
共模电感看起来像把两根电源线都绕进了同一个磁芯。初学者常担心：电感不是会阻碍电流变化吗，为什么正常供电还能通过？
本文只看一件事：两根线上的电流方向，如何决定磁芯总磁通。
正常电流是一去一回

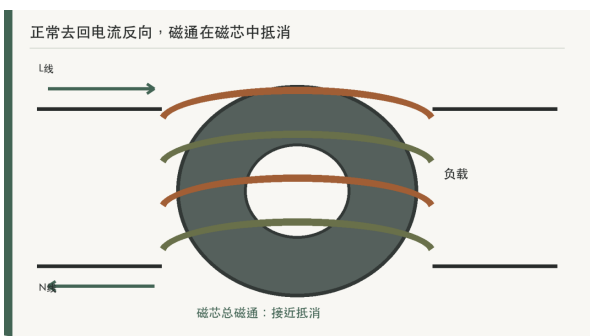

图 1 差模去回电流在磁芯中的磁通接近抵消
负载工作时，一根线把电流送出去，另一根线把电流带回来。两股电流大小接近、方向相反，绕组在磁芯里产生的磁通也相反。
磁通接近抵消后，磁芯不会因为正常去回电流承受很大的净激励，所以器件不会像把单根线绕在普通电感上那样明显阻碍正常电流。
共模噪声在两根线上同向走

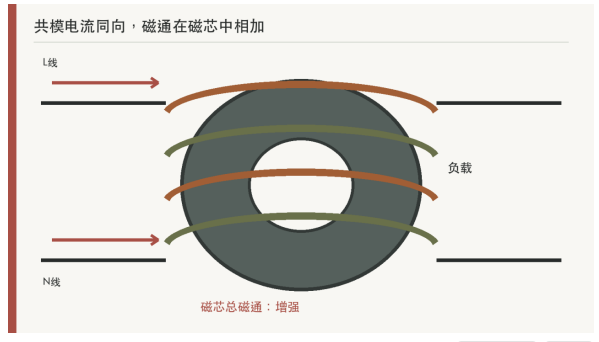

图 2 共模电流同向时磁通在磁芯中相加
共模电流是相对机壳、地或其他寄生路径同向流动的噪声。两根线上的共模分量方向相同，绕组产生的磁通就会相加，共模电感对这股电流呈现更高阻抗。
滤波器位置必须对应真实回流路径共模电感只能提高它所在路径的共模阻抗。如果噪声从器件旁边的寄生电容、屏蔽层或另一条线绕走，单纯换大电感并不能闭合问题。

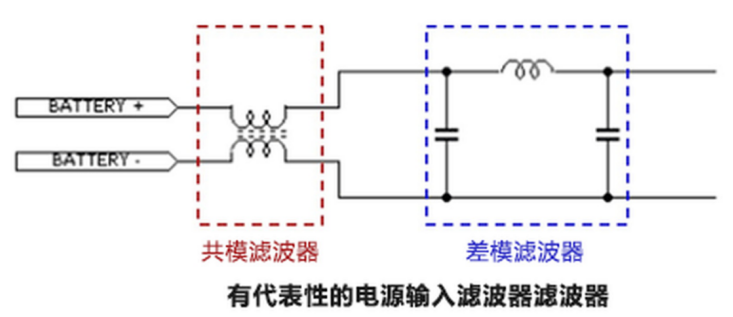

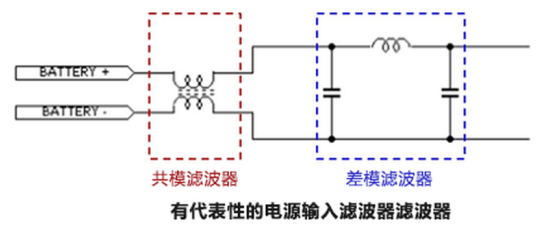

图 3 输入滤波器中共模与差模部分承担不同任务
所以看原理图时，要把两根线、磁芯和噪声回流边界画完整。只看器件标称感量，容易把共模问题和差模问题混在一起。
用电流方向检查接法

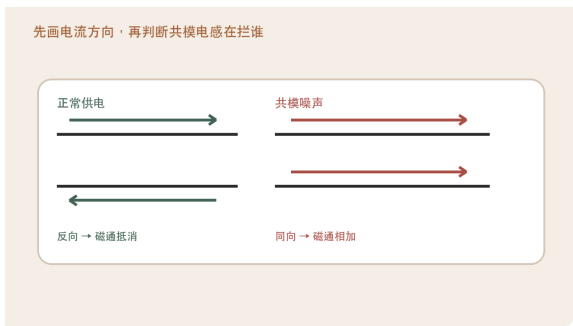

图 4 反向去回电流与同向共模电流的判断
先把正常供电和噪声分量分开画，才能知道磁芯里哪一组磁通应该抵消、哪一组应该相加。
再核对绕组与旁路边界· 先标正常电流：确认一根去、一根回。
· 再标噪声电流：判断它是否相对同一参考同向流动。
· 核对绕组：确认两绕组的同名端和穿线方向符合预期。
· 检查旁路：确认共模电流没有从安装结构或寄生路径绕开器件。
工程判断：共模电感不明显阻碍正常电流，是因为正常去回电流的磁通抵消；它主要阻碍的是两线同向的共模分量。
先画箭头，再谈器件值共模和差模不是器件名字，而是电流的运动方式。把两根线上的箭头画清楚，器件为什么有效才会变得直观。
你的滤波器两侧，共模电流真正参考的是保护地、机壳还是板内地？这条回路是否穿过了共模电感？
