存储接口 · eMMC · IO电压
eMMC换料后不启动，先查接口电压
料号能焊上去，不代表控制器与存储器的IO电压已经一致
eMMC更换版本或料号后，控制器的VCC_FLASH、电压选择配置和目标器件允许的IO电压必须一致。只要其中一项沿用旧设计，供电存在也不代表接口高低电平条件成立。
板子原来能从eMMC启动，换了一颗封装兼容的料后，系统却停在识别阶段。电源轨量起来不是零，时钟也能看到，问题仍然没有消失。
本文只检查一个边界：eMMC接口电压是否从器件、供电到选择配置保持一致。
先把三件事放在同一页第一是控制器该接口支持什么电压，第二是目标eMMC要求什么供电和IO电平，第三是板上的电压选择脚或寄存器如何配置。三项必须描述同一个工作状态。

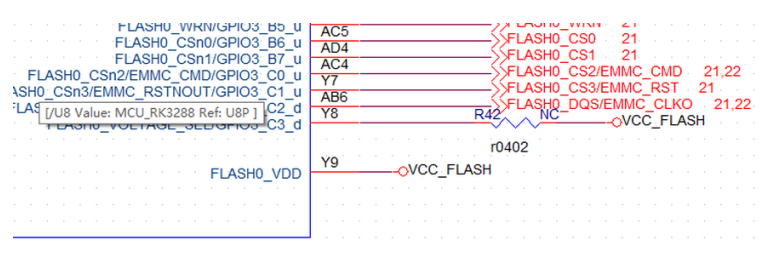

图 1 FLASH0电压选择信号与VCC_FLASH关系
只核对封装和引脚，很容易漏掉电压域。接口电压不一致时，发送端的高电平未必能跨过接收端门限，器件也可能处在不允许的供电组合。
供电存在，不等于供电正确

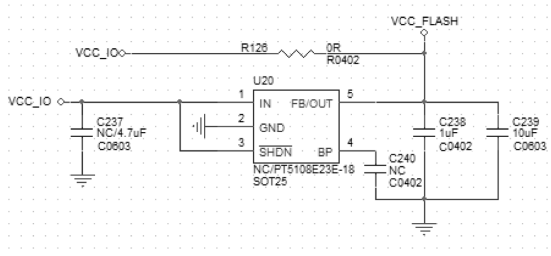

图 2 eMMC供电兼容电路示例
· 量电压值：在eMMC电源脚附近测VCC_FLASH，不只看稳压器输出端。
· 查上电状态：确认选择脚在复位和启动阶段没有被默认上下拉带到旧配置。
· 对照器件规格：用目标料号资料确认允许的供电和IO范围。
Layout还能暴露你测错了哪一处eMMC通常有多根数据线、命令线和时钟线。电压问题会同时影响一组接口，症状可能是完全不识别，也可能是在特定速率或温度下不稳定。

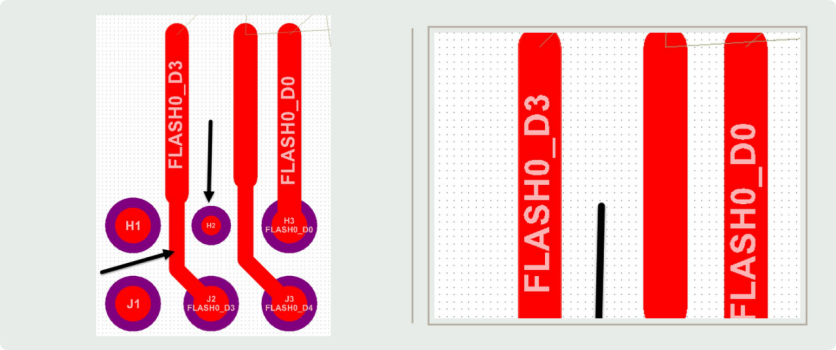

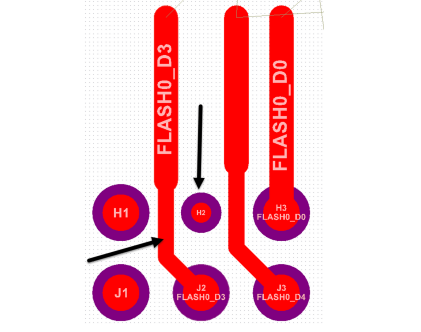

图 3 eMMC BGA出线与数据网络示例
调试时应在器件附近找供电点和关键控制点。只在电源入口测量，可能看不到连接压降、错误上拉或局部电压域。
按顺序排除电压域不一致

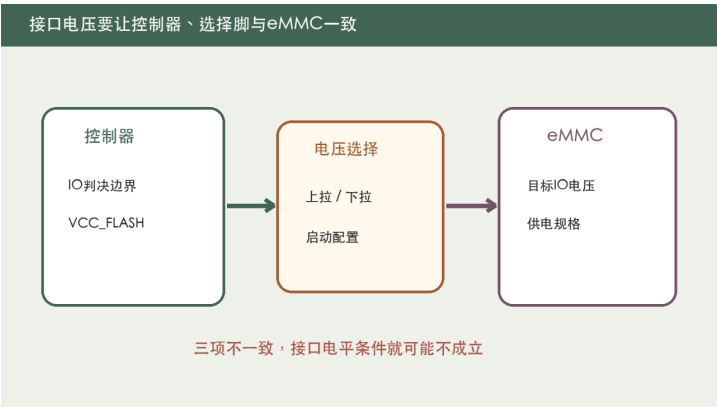

图 4 控制器、选择配置与eMMC电压需保持一致
1. 锁定旧料和新料的完整型号，逐项比较供电与IO电压要求。
2. 实测eMMC电源脚和控制器对应电源脚在上电、复位、启动时的电压。
3. 读取或测量电压选择脚状态，确认没有沿用旧版本默认值。
4. 电压域确认一致后，再进入时钟、时序、信号完整性和启动配置排查。
工程判断：eMMC换料后无法启动，先把接口供电与电压选择闭环。封装兼容和电源存在，都不能替代电压域一致性。
换料审查先过电压域存储器换料不是把新料号放进旧封装就结束。控制器、选择配置和器件规格必须一起改到同一个接口电压。
你的板上VCC_FLASH实测值、选择脚状态和目标eMMC规格三者是否一致？哪一项仍沿用了旧料条件？
