开关电源 · 尖刺 · 栅极电阻与RC
开关节点有尖刺，栅极电阻和RC怎么选？
栅极电阻减慢边沿，RC吸收消耗振铃能量

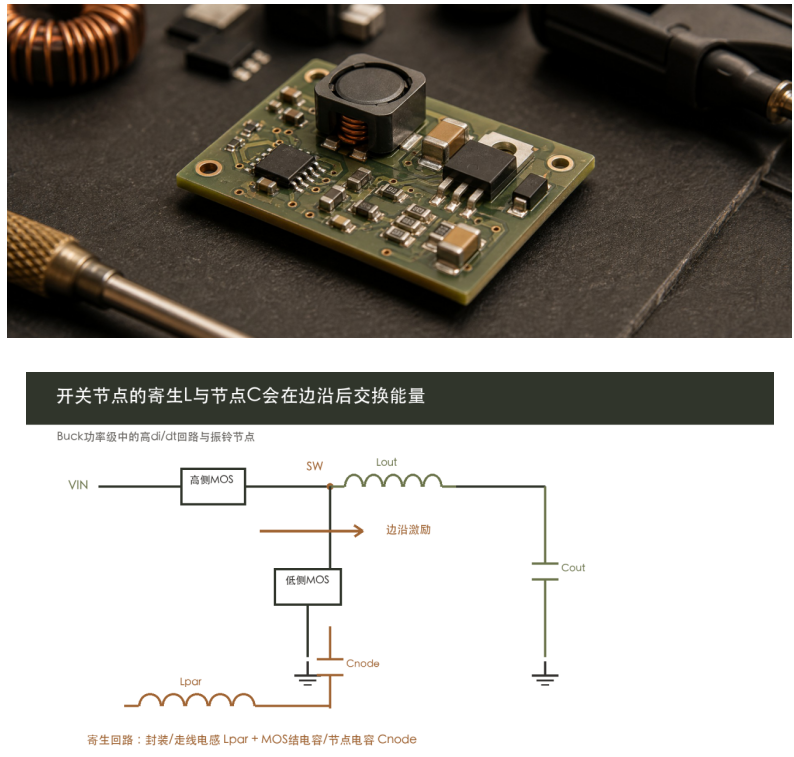

图 2 开关节点周围的寄生电感和节点电容会交换能量
栅极电阻和RC吸收都可能让尖刺变小，但作用不同。前者让MOS开关慢一点，减少对寄生回路的激励；后者给已有振铃增加阻尼。选哪一个，要先确认波形和测量接法，再看效率与温升。
SW节点一跳变，波形上就带一串尖刺。常见做法是加大栅极电阻，或在开关节点附近加RC。若只是轮流换值，很容易把波形压下去，却把损耗移到别处。
本文只回答一个选择题：什么时候先改栅极电阻，什么时候考虑RC吸收。
先把测量回路缩短，再评价尖刺

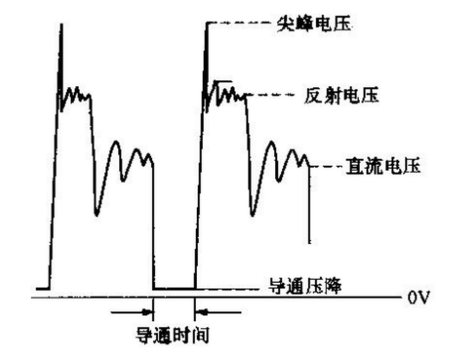

图 1 开关器件电压在边沿附近会出现尖峰和振铃
普通探头的长地线会形成一只额外的小线圈，可能把附近的快速电流变化拾进波形。先使用短接地弹簧或同轴测量，保持测量点和参考点靠近。
如果换成短回路后，振铃频率仍稳定重复，而且每次都跟着开关边沿出现，再继续改电路。
栅极电阻是在减少边沿的激励
MOS开得越快，电压和电流变化越急，越容易激起封装、走线和器件电容组成的小振荡回路。增大栅极电阻后，驱动电流变小，开关边沿会放慢。
代价也很直接：MOS从关断走到导通的时间变长，开关损耗和温升可能增加。因此不能只看尖刺高度。
RC吸收是在给振铃增加阻尼
RC支路把高频振铃能量引入电阻消耗。它要靠近目标开关节点和参考端，走线过长会增加新的寄生电感。

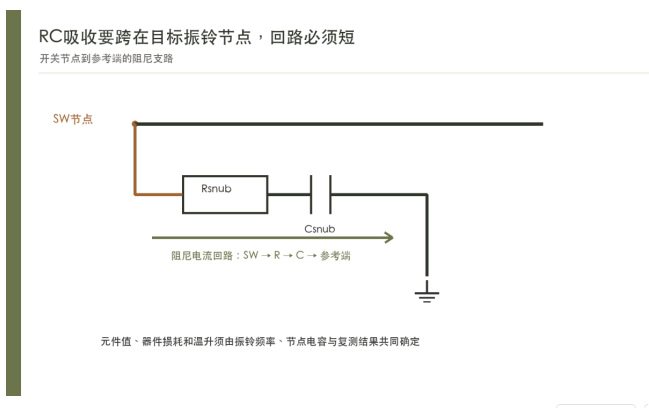

图 3 RC吸收支路要靠近发生振铃的电流回路
RC并不是越大越好。电容太大或电阻选得不合适，会增加开关损耗，也可能让其他边沿变慢。
用两次单变量对照做决定1. 固定输入电压、负载和探头接法，保存原始波形与温升。
2. 只改栅极电阻，比较尖刺、开关时间、效率和MOS温度。
3. 恢复栅极条件，再试RC，比较振铃衰减和RC温升。
4. 在轻载、满载和输入电压上下限复测。

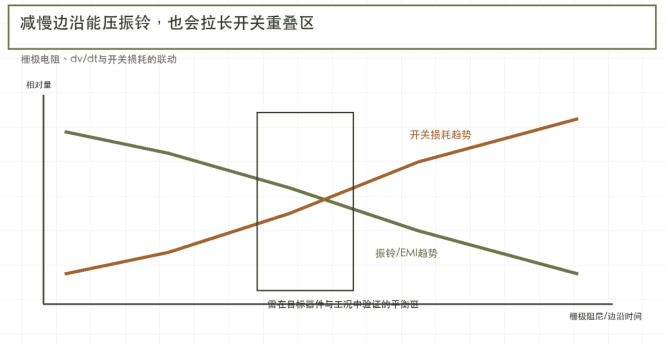

图 4 边沿变慢时，振铃与开关损耗会向不同方向变化
判断点：边沿过快时先评估栅极电阻；确认是稳定振铃且不能只靠减速解决时，再评估RC。两种改法都要用效率和温升收尾。
波形变矮只是半个结果改完以后同时记录尖刺、开关时间、效率和温升。四项一起改善，才说明方案真的更合适。
