电源完整性 · ADC · 供电纹波
ADC电源有纹波，输出数据一定会变差吗？
电源纹波只是输入条件，转换结果才是最终答案
图 2 供电噪声经过滤波和芯片抑制后才可能进入输出
ADC电源上看到纹波，不等于输出数据一定变差。芯片会抑制一部分电源干扰，板上的滤波和布局也会改变它。判断时要看纹波对应的频率是否出现在ADC输出频谱中。
示波器探到ADC电源脚，波形上有开关纹波。有人马上把DCDC换成LDO，也有人继续使用开关电源，转换结果仍能满足要求。
本文只论证一个点：ADC供电是否合格，不能只看电源波形，要看这份干扰有没有进入转换结果。
电源上的纹波要先找到自己的频率
图 1 ADC性能要放回完整的输入与转换链路中观察
纹波峰峰值告诉你电压起伏有多大，却没有告诉你能量集中在哪个频率。开关电源通常在开关频率及其倍频附近留下成分。
先记录这些频点，再去ADC输出频谱里找同样位置或与采样有关的杂散，判断才有方向。
ADC会挡住一部分电源干扰
数据手册中的PSRR，可以先理解为芯片抵挡电源干扰的能力。这个能力不是所有频率都一样，所以不能只看一个低频典型值。
若数据手册没有给出目标频率附近的信息，就不要凭印象下结论，保留实测对照。
板上路径会决定纹波能不能绕过去
即使电源脚滤得不错，开关节点、电感和大电流回路靠近模拟输入、参考电压或采样时钟，干扰仍可能从空间或共地路径进入。
图 3 功率区、滤波边界和ADC区域需要清楚分开
· 先看摆放：开关节点和电感是否远离输入与参考。
· 再看回流：功率大电流是否穿过模拟参考区域。
· 最后看去耦：电容是否贴近ADC电源脚并接到连续参考地。
一次供电对照比争论拓扑更直接1. 固定输入信号、采样率和接地方式，保存当前输出频谱。
2. 用更干净的外部电源做一次对照，其余连接不变。
3. 比较杂散位置和噪声底，而不是只比较电源纹波峰峰值。
4. 若差异明显，再沿供电、参考、地和空间耦合路径排查。

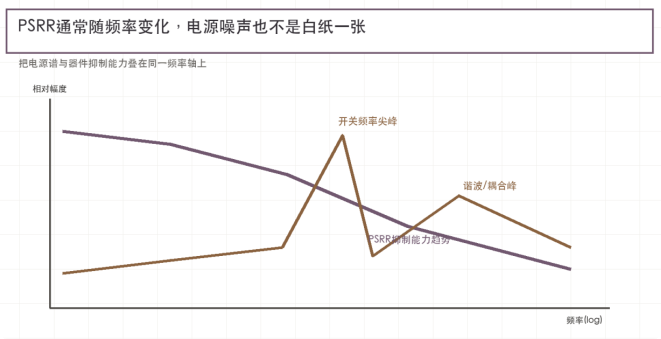

图 4 电源噪声频点与ADC抑制能力要放在一起比较
判断点：电源有纹波只是现象；同频杂散或噪声底随供电对照明显变化，才说明它正在影响转换结果。
把电源现象和输出结果一一对应选DCDC还是LDO不是这篇的结论。先确认干扰是否进入目标频带，再决定需要改电源、滤波还是布局。
