热设计基础：铜皮和过孔怎么配合散热才有效

做过电源设计的工程师，估计都遇到过这种糟心事：板子跑着跑着突然重启，一摸芯片烫得吓人；或者MOS管热到可以煎鸡蛋，不加散热片根本不敢用。说起来这背后的问题，很可能就是你的PCB散热设计没做好。

很多人觉得散热嘛，不就是铺个大铜皮、加几个过孔的事？还真没这么简单。我见过不少板子，铜皮铺得又大又广，结果热量全闷在里面散不出来，反而比铺铜少的时候还热。所以今天咱们好好聊聊，铜皮和过孔到底该怎么配合，才能真正把热散掉。

在说设计之前，咱们得先搞清楚热量在PCB里是怎么传递的。热量的传递有三种基本方式：热传导、热对流和热辐射。在PCB这个场景里，传导和对流是主角。

先说传导。热量会沿着温度梯度从热的地方往冷的地方跑，这个能力用热导率来衡量。拿我们常用的材料来说：纯铜的热导率大概是400W/(m·K)，FR-4板材只有0.3W/(m·K)左右，差了1300多倍！按我的经验，你就记住一点：热量在铜里跑得飞快，在板材里几乎走不动。

对流呢，就是热量跑到铜皮表面，然后被空气带走。这就需要铜皮表面积够大、离热源够近。所以你会发现，散热好的板子上，热器件周围的铜皮往往都是露铜开窗的，就是为了让热量直接散到空气里。

图1：热量的三种传递方式在PCB中的应用

铺铜皮是散热的基础操作，但这里面的门道还真不少。

面积不是越大越好。很多人觉得铜皮越大散热越强，其实不完全对。热量从热源出来，先得通过铜皮传导到边缘，然后再通过对流散掉。如果铜皮太厚但热源只在一小块地方，那热量就堵在中间传不出去。相反，把铜皮做成热岛结构——热源附近铜皮厚实，往外逐渐变薄甚至开槽——反而效果更好。

铺铜厚度要舍得。1oz（约35μm）和2oz（约70μm）的铜皮，散热能力差了一倍不止。热功耗大的器件下方，有条件的话尽量用厚铜。有些军工板子甚至用3oz、4oz的铜，就是为了扛住大功率器件的发热。

开窗位置有讲究。有些设计为了好看，把热源区域的铜皮保护得严严实实，结果热量全闷在绿油下面。热源上方开窗、让铜皮直接裸露出来，散热效果能提升20%~30%。

过孔是PCB散热的灵魂设计，可以说不懂热过孔就做不好热设计。

普通过孔孔壁是铜，吃锡后热导率能到200W/(m·K)以上，比FR-4强了600多倍。热量可以从芯片底部通过过孔，快速传导到其他层或者地平面。

设计热过孔有几个关键点：

孔径不要太大也不要太小。8mil~12mil的孔径比较合适。太大了PCB强度受影响，太小了锡流不进去，热导率反而低。

数量要够多。单个热过孔的散热能力有限，想把一个TO-220封装MOS管的热量导走，至少要6~10个热过孔。如果是更大面积的芯片，可能需要20个以上。

离热源越近越好。热过孔最好打在芯片焊盘正下方，而不是外围。有些新手把热过孔打在一圈以外，以为能帮忙导热，其实热阻大了很多。

图2：热过孔位置对比 — 错误布局 vs 正确布局

这是今天的关键部分。很多人铜皮铺了、过孔也打了，但效果就是不好，问题往往出在配合上。

Thermal Relief（热释放）连接要慎用。所谓Thermal relief，就是芯片焊盘和铜皮之间用几根细线连接，方便焊接。但这几根细线的热阻很大，会严重影响热传导。如果你的芯片功率较大，焊盘和铜皮之间建议用直接连接（Direct Connect），别怕不好焊接——现在回流焊都很成熟了。

热过孔要成阵列布置。单个过孔像单车道，热量过了但堵车；一排过孔像高速公路，畅通无阻。在热源下方按矩形或梅花形排列热过孔，热量能迅速扩散开。

别忘了往背面导热。很多设计只在顶层铺铜散热，其实底层同样重要。把顶层热源区的热量通过热过孔导到背面，在背面也铺上铜皮并开窗，散热面积直接翻倍，效果立竿见影。

大功率路径要优先保证。MOS管的开关损耗会产生大量热量，这个热量从芯片到焊盘再到铜皮，有一条"热路"。设计时要优先保证这条热路畅通，别让热量绕远路。可以在芯片下方专门设计一块实心铺铜岛，用热过孔和内层铜皮连接。

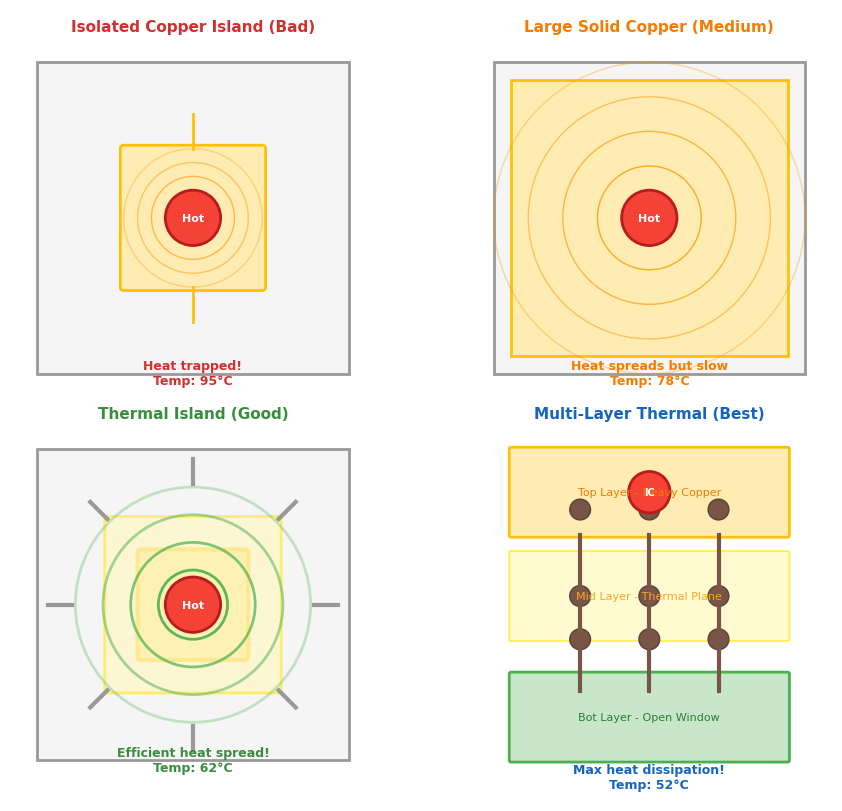

图3：不同铺铜方式的散热效果对比

孤岛铜皮。有些铜皮只靠一两个过孔和其他区域连接，热量进得去出不来。这种铜皮不仅不散热，还会把热量聚集在局部区域，反而让温度更高。解决方法很简单：保证每块铜皮和其他区域有至少4个以上的热连接。

大面积铺铜+密集过孔反而更热。这听起来反常识，但其实很常见。铜皮面积太大时，热量传导路径变长，如果过孔分布不合理，热量会在铜皮内部聚集。更好的做法是分层散热：顶层导热、背面散热、中间层用铜皮做热扩散。

忽视板子边缘效应。热量往空气散的时候，板子边缘的散热条件比中间好很多。所以散热铜皮尽量往板边走，不要都堆在板子中间。

之前接手过一个48V转12V的DCDC降压模块，MOS管工作温度总是超标，加了散热片也不管用。检查发现：MOS管下方铺了大面积铜皮，但只打了4个热过孔，而且都打在铜皮外围，芯片焊盘正下方一个过孔都没有。

改进方案：在MOS管焊盘下方按梅花形打了12个热过孔直通底层，背面也铺了对应的铜皮并开窗。同时把顶层的铜皮改成热岛结构——焊盘下方铜皮厚实，往外逐渐变薄并开槽，把热量往边缘引导。

图4：MOS管热设计改进前后对比

改动后测试，MOS管结温从原来的125°C降到了85°C，降幅超过30%，完全满足设计要求。这个案例告诉我们：热过孔的位置比数量更重要，散热路径比散热面积更关键。

给老板们整理个实用的检查清单，下次审PCB的时候对照着看：

1️⃣ 热源芯片下方有没有热过孔？孔在不在焊盘正下方？
2️⃣ 热过孔数量够不够？TO-220这种封装至少6个以上。
3️⃣ 焊盘和铜皮是Thermal relief还是直接连接？大功率器件建议直接连接。
4️⃣ 背面有没有对应的散热铜皮和开窗？
5️⃣ 铜皮是不是孤岛结构？每块铜皮和其他区域有几个热连接？
6️⃣ 热源周围的铜皮有没有开窗露出铜皮？
7️⃣ 铺铜厚度是多少？1oz还是2oz？

散热设计这东西，说难不难，说简单也不简单。关键是要理解热量是怎么跑的，然后顺着热的脾气去引导它，而不是简单地堆铜皮、打过孔。希望今天的内容对你有帮助，下次设计的时候能少踩几个坑。
