你的LLC谐振变换器为什么炸管？不是MOS选小了

说起来这个话题我就一肚子火，当年刚接触LLC的时候，那叫一个惨烈——调着调着突然听到"啪"的一声，然后就是一股烧焦的味道扑面而来。第一次炸的时候我还以为是自己运气不好，MOS买到了拆机件，结果换了三个品牌、换了五六个规格，该炸还是炸。

后来跟几个做电源的师兄交流，发现大家基本都走过这个弯路。一开始我也跟你们一样，觉得肯定是**MOS耐压不够**或者**电流应力算小了**，毕竟教科书上都是这么写的嘛。结果呢？把MOS换成额定电压800V的，电流余量留到2倍，该炸还是炸。

说实话，LLC炸管这个事，MOS选型只是最最基础的一个因素，真正让你炸到怀疑人生的往往是下面这几个坑。

谐振参数设计：最容易被忽略的元凶

很多人设计LLC，第一步就是算一下开关频率、选个MOS，然后就开始画原理图了。谐振参数？随便找个参考设计抄一组数据就完事。我跟你说，**谐振电感Lr、励磁电感Lm和谐振电容Cr**这三个参数要是配不对，炸管是迟早的事。

之前我设计一个400W的LLC，参考了一个网上的经典参数，愣是跑不起来。后来仔细算了一遍才发现，我的变压器感量跟人家差了一倍！LLC这东西，**谐振点的选择**直接决定了工作状态。你要是把工作频率设计得太靠近谐振频率边界，轻则效率低下，重则直接炸管。

LLC在不同工作模式下的电流波形差异明显

还有一点很多人不知道，**Lm和Lr的比值**也很关键。一般来说Lm/Lr选在3到6之间比较合适，太大了会导致启动电流过大，太小了又会影响输出电压调节范围。我之前踩过一个坑，把Lm/Lr做到10以上，结果满载启动的时候直接炸了一个上管。

死区时间：ZVS失效的罪魁祸首

说到LLC就不得不提ZVS，也就是零电压开关。这玩意儿是LLC效率高的核心原因，但很多人调着调着就把ZVS给调没了。

关键在哪？**死区时间**。我见过太多人调死区时间跟调心情一样，今天5%，明天8%，觉得差不多就行。实际上死区时间得根据你的谐振频率、MOS的结电容来精确计算，差个几十纳秒可能就从ZVS变成硬开关了。

ZVS软开关波形：Vds下降时Vgs才开始上升

硬开关状态下，MOS的开关损耗会成倍增加，那热量可不是开玩笑的。我之前有个项目，死区时间设了200ns，结果运行半小时就炸管。后来改成80ns，问题直接解决。**ZVS没实现的话，MOS就是在受罪**。

一个简单的判断方法：用示波器看MOS的Vds波形，如果电压还没降到零就看到Vgs开始上升，说明ZVS已经失效了。

变压器饱和：这个坑踩得最疼

如果说前面两个还能通过示波器观察来发现，那变压器饱和就是那种**炸了你都不知道为啥**的隐形杀手。

LLC变压器跟普通反激、正激不一样，它工作在软开关状态，**直流分量**是个很头疼的问题。如果你的设计没有考虑到变压器磁通摆幅，或者气隙磨得不够，磁芯很容易进入饱和区。一旦饱和，励磁电感直接下降，电流失控，boom！

B-H曲线显示磁芯进入饱和区后磁通急剧变化

我自己的经验是，LLC变压器**气隙一定要留够**。很多人觉得气隙大了漏感会变大，但实际上气隙不够导致饱和的危害远比漏感大得多。宁可漏感大一点，也不能让磁芯饱和。另外，绕线的时候一定要对称，尽量减少直流偏置。

驱动电路：被低估的隐形杀手

很多人觉得驱动电路嘛，不就是个PWM信号嘛，随便找个驱动芯片就行了。这种想法在LLC上可是要吃大亏的。

LLC的工作频率范围很宽，从几十kHz到几百kHz都有可能。如果你的**驱动电阻选得不对**，或者驱动芯片的**驱动能力不足**，MOS在高频下的开关过程就会变得很慢，开关损耗急剧增加。我之前用了一个驱动电阻偏大的方案，结果高频段效率直接掉了10个点，MOS热得能煎鸡蛋。

还有个容易踩的坑是**驱动走线**。LLC高频工作，驱动回路的寄生电感会让MOS开关产生振荡，严重的时候会把MOS的栅极振穿。这个问题在100kHz以上的LLC设计中特别常见。

PCB布局：最后一道防线

说到PCB，这玩意儿可能是LLC设计中最容易被新手忽略的部分。原理图设计得再好，布局布不好一样白搭。

**谐振电容的走线**要尽量短、粗，减少寄生电感。电流采样点也要选对地方，别把采样点放在了走线的远端，那测出来的电流跟实际值差得可不是一星半点。另外，**功率回路和驱动回路要分开布局**，避免相互干扰。

我之前有个项目，原理图改了七八版还是炸管，最后发现就是PCB布局的问题——把谐振电容放得太远了，寄生电感大得离谱。重新layout之后，问题迎刃而解。

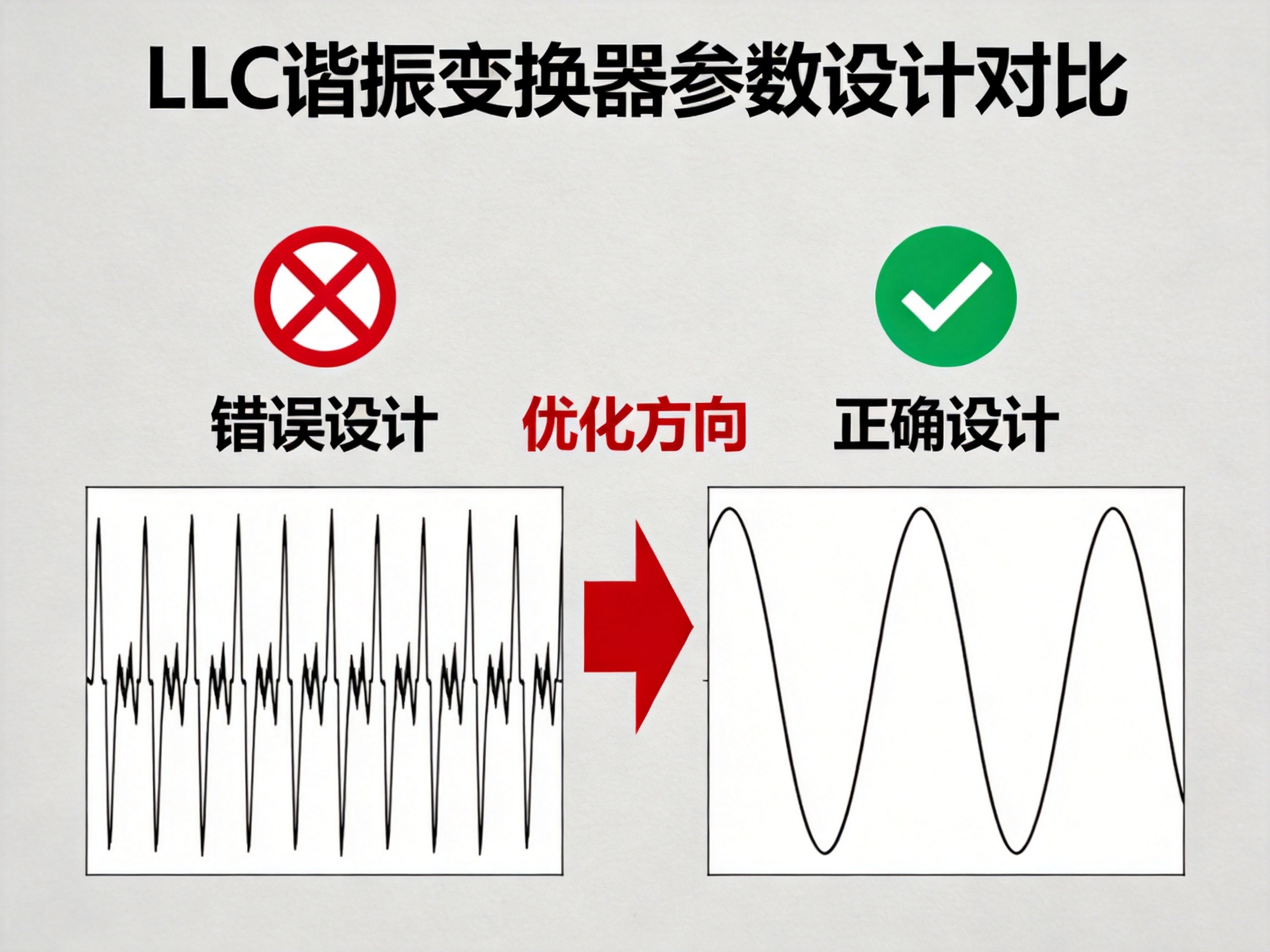

优化前后对比

优化前波形畸形有尖刺，优化后波形平滑

给大家看一下我之前优化前后的实测数据：

优化前：满载效率87%，开关节点有明显振荡，MOS温度85°C，运行30分钟后炸管

优化后：满载效率94%，波形干净无振荡，MOS温度42°C，连续运行500小时无故障

说实话，差距是真的大。而这中间并没有换什么高级器件，就是把参数调对了、把死区时间算准了、把变压器气隙加大了一点点、把PCB重新布局了一下。

说在最后

写了这么多，其实就想告诉大家一个道理：**LLC炸管很少是单一原因造成的**，往往是多个因素叠加的结果。MOS选型只是最基础的门槛，真正的挑战在于谐振参数设计、死区时间、变压器工艺、驱动电路和PCB布局这一整套系统的配合。

下次你的LLC再炸管的时候，先别急着换MOS，拿示波器好好量量波形，看看ZVS实现了没有、死区时间对不对、变压器有没有饱和。把这些问题排除了，再考虑其他原因。

电源设计这条路没有捷径，多炸几次、多调几版，自然就有感觉了。当然，如果你不想自己慢慢踩坑，也可以跟着系统的课程来学习，把前人的经验直接变成自己的。
