换了一条馈线后，天线端看起来还是50Ω器件，可发射机测出的VSWR升高了。只回答“天线不匹配”还不够：要说明驻波是怎样形成的，以及为什么测量位置会影响读数。
先读图：移动探头找峰谷

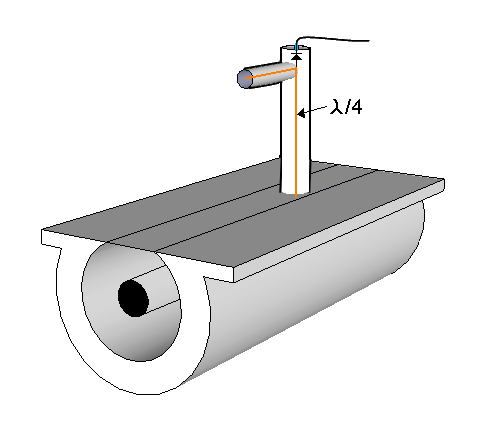

图示槽线测量装置的内部结构。沿传输线探测电压最大点和最小点，可直观看到入射波与反射波叠加后形成的驻波。它是理解VSWR的经典测量思路，并不代表现代工程必须使用槽线仪。
三个量不是一回事
反射系数幅度 |Γ| = |V反/V入|；理想无损传输线上的VSWR = (1+|Γ|)/(1−|Γ|)；用正数dB表达的回波损耗 RL = −20log₁₀|Γ|。匹配良好时|Γ|趋近0、VSWR趋近1、回波损耗较大。
例如|Γ|=0.2时，VSWR=1.5，回波损耗约14dB。这个计算仅说明量之间的关系，实际测量还必须考虑校准平面与馈线损耗。
检查顺序别颠倒
先确认VNA或驻波测试仪校准平面、频率和目标阻抗；
复核同轴接头、转接头、线缆弯折与固定状态；
在天线端与设备端分别测S11，检查馈线是否掩盖或改变实际负载表现；
核对天线工作环境：壳体、附近金属、手持姿态会使谐振点偏移。
面试参考答法
“我会先用反射系数把VSWR和回波损耗关联起来，再确认测量参考平面和馈线损耗。驻波比变大代表失配加重，但要靠频扫和分段替换把天线、连接器、线缆问题区分出来。”
追问：有损长馈线会不会让发射机端测得的S11看起来更好？可能，因为往返衰减会削弱反射波，因此不能只盯单端读数判断天线本体匹配。
