ESD静电放电测试不过怎么整改?EMC工程师面试从泄放路径讲到防护器件配合

浏览量:2
时间: 2026-08-31 14:34:00
EMC电磁兼容中高级技术基础题

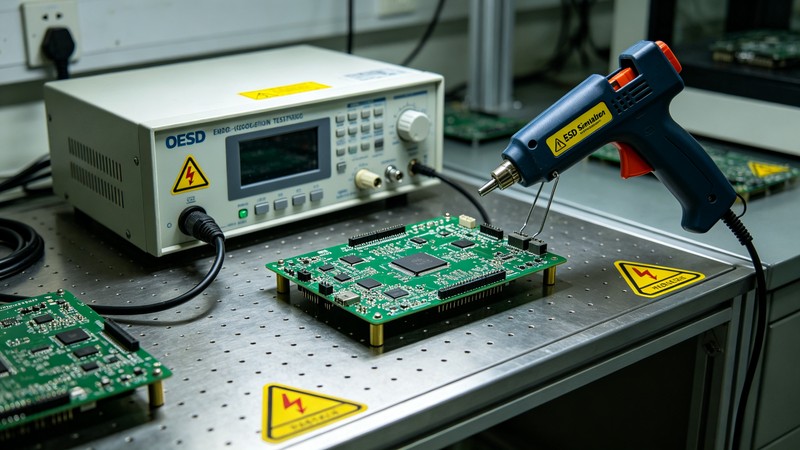

静电放电ESD测试现场,工程师手持ESD模拟发生器对设备接口进行放电测试,测试台配置齐全

本文概述

ESD静电放电整改是EMC工程师最常遇到的面试题之一。面试中不能只回答“加个TVS”,要讲清ESD的能量特性(接触放电/空气放电、人体模型)、测试等级(IEC 61000-4-2)、整改四原则(泄放路径、阻断进入、减小耦合、加固抗扰)、防护器件选型与配合(TVS/压敏电阻/滤波/磁珠)、以及PCB布局和结构防护的作用。重点说明直接放电与间接放电的差异,以及为什么复位类问题要先看泄放路径而不是先加器件。

核心要点

  • ESD测试按IEC 61000-4-2(GB/T 17626.2):接触放电等级通常±2kV到±8kV,空气放电可到±15kV或更高,人体模型放电电容150pF、电阻330Ω,能量集中在纳秒级,高频分量很强

  • 整改四大原则:①建立低阻抗泄放路径(让能量走外壳/地泄放,不经过敏感电路);②阻断进入(防护器件、滤波把能量挡在接口);③减小耦合(布局、屏蔽、隔离缩小耦合路径);④加固抗扰(复位、看门狗、软件滤波兜底)

  • 防护器件选型:TVS看反向工作电压VRWM、钳位电压VC、峰值脉冲功率、结电容(高速信号要低容,如USB/HDMI通常要求小于1pF),单向/双向按信号极性选;压敏电阻通流大但响应慢,TVS响应快但通流有限,两者可配合

  • 直接放电(打接口金属件/外壳)和间接放电(打邻近金属件,靠场耦合进内部)失效机理不同,整改手段也不同:前者重泄放和防护器件,后者重屏蔽和布局耦合控制

  • 复位/死机类问题先按“能量从哪进、走哪条路、在哪被感知”三层定位:常见是放电电流经过地平面或复位线耦合,把泄放路径与敏感电路隔离后再考虑加器件

产品做ESD静电放电测试不过,接口一打静电就复位或死机,你会怎么整改?请说明整改思路和防护器件的配合关系。

面试官考察点

面试官考察的是ESD整改的系统思路和防护器件选型能力

  1. 能量认知:是否清楚ESD是纳秒级、高电压、低总能量的瞬态,知道接触放电和空气放电的区别,知道测试等级概念

  2. 整改思路:是“先加一个TVS试试”,还是先定位能量路径再针对性整改,能否讲清泄放路径、阻断、耦合、加固四层逻辑

  3. 器件选型:TVS关键参数是否讲得全(VRWM/VC/结电容/单向双向),能否说明什么时候TVS不够用、什么时候要加滤波或磁珠

  4. 复位问题定位:接口打静电设备复位,能否从“电流回流路径、复位线耦合、电源跌落”角度给出排查顺序

  5. 布局与结构:是否知道接口防护器件摆放位置、泄放走线、金属外壳接地对ESD整改的作用

回答思路

“测试现象与类型→能量路径→防护器件配合→布局结构→验证闭环”五层回答:

  1. 先定性:分清是接触放电还是空气放电、打在哪个点、失效表现是复位/死机/功能异常,不同表现对应不同机理

  2. 画能量路径:放电电流从注入点沿最低阻抗路径回地,路径上会经过哪些电路,在哪一步被感知

  3. 器件配合:TVS做主泄放、滤波/磁珠做高频阻断、必要时压敏电阻配合大能量,说明选型参数和适用条件

  4. 布局结构:防护器件尽量靠近接口、泄放走线短而粗、金属外壳接地、敏感信号远离放电点

  5. 验证闭环:按等级逐级加压复测,每改一处只动一个变量,确认整改有效且不影响功能和信号

参考回答

ESD整改我一般按“先定性、再画路径、后配合器件、再查布局、最后闭环验证”来推进,不会上来就加TVS。

第一,先定性测试现象。ESD测试依据IEC 61000-4-2(国内对应GB/T 17626.2)分为接触放电和空气放电两类。接触放电是放电枪直接接触产品金属件或接口外壳,等级一般从±2kV起,高的要到±8kV;空气放电是对非金属表面或缝隙放电,电压等级可以到±15kV甚至更高。测试模型是150pF电容通过330Ω电阻放电,上升时间约1ns,总持续时间几百纳秒。这个特征很重要:ESD是高压、纳秒级上升沿、但总能量不大(焦耳级)的瞬态,所以它出问题往往不是烧器件,而是通过感应耦合或地弹把电路打复位、打死机。失效表现不同,定位方向也不同:如果是复位/死机,优先查泄放路径、地平面、复位线耦合和电源跌落;如果是通信误码,优先查接口走线耦合;如果烧了器件,优先查器件应力超限。先判断失效类型,才能少走弯路。

第二,画能量路径,先看泄放再看防护。ESD整改最关键的思路是:放电电流会沿着最低阻抗路径回流。打在产品外壳或接口金属上,电流会找最近的回地路径。如果泄放路径设计得好(比如外壳直接低阻抗接地、接口金属屏蔽层接地良好),能量就沿着外壳和地泄放掉,不进入内部电路。常见问题的根源是:a) 泄放路径阻抗高或悬空,能量找不到出路,就从耦合路径(线缆、缝隙、PCB走线、地平面)串进内部;b) 泄放电流本身流经地平面,在地平面产生电压差(地弹),耦合到复位线、电源或敏感信号上。所以整改顺序是:先确认并优化泄放路径(接地连续性、外壳接地、接口屏蔽接地),再考虑加防护器件。如果地都回得不顺,加再多TVS效果也有限。

第三,防护器件的选型和配合。在泄放路径基本通畅的前提下,用防护器件把能量挡在接口处。最常用的是TVS:a) 反向工作电压VRWM要大于信号正常工作电压并留余量(如3.3V信号选5V左右的VRWM),否则信号正常工作时TVS漏电或导通;b) 钳位电压VC要低于被保护芯片能承受的极限电压,保证钳位时芯片安全;c) 峰值脉冲功率要覆盖ESD能量,同时注意TVS的脉冲功率曲线(IPP对脉冲宽度);d) 结电容:高速信号(USB、HDMI、DP、PCIe)对容性负载敏感,TVS结电容要足够低(一般要求小于1pF,部分USB3/HDMI选0.3pF左右),否则影响信号眼图和时序;e) 单向还是双向:单端信号参考0V、工作电压为正,用单向TVS;差分信号或交流信号,用双向TVS。配合使用:a) TVS负责快、响应快(亚纳秒级)但通流能力有限,适合ESD这种短脉冲;b) 压敏电阻(MOV)通流能力大、能吸收更大能量,但响应慢(有钳位延迟),适合电源口、大能量浪涌场景,高速信号口一般不直接用;c) 在TVS之后或之前串磁珠、共模电感、RC滤波,把高频残余能量过滤掉,防止耦合进内部——这里要注意磁珠的直流阻抗和额定电流要满足正常信号;d) 对于复位信号、按键、GPIO这些敏感信号,除了接口防护,还可以加小容量对地电容(如几十pF到几百pF)做高频旁路,但要确认不破坏信号沿。器件选型没有万能的:电源口侧重能量、信号口侧重钳位和低容、复位类信号侧重耦合抑制,三类场景用的器件组合不同。

工程经验:高速接口(USB/HDMI)上常见的坑是:为了低容选了结电容0.3pF的TVS,但VRWM选低了,信号高电平接近VRWM导致漏电,眼图变差;或者为了ESD保护把TVS放在信号线靠近接口处,但没有靠近接口布置,中间走线太长照样被耦合。整改时每改一处只动一个变量,复测确认有效再动下一处。

第四,布局和结构防护。防护器件和泄放路径最终要靠布局和结构落地:a) TVS尽量靠近接口连接器,越近越好,让放电能量在进入PCB主体前就被钳位和泄放;b) TVS的泄放走线要短、粗、直接到地,不要把泄放电流引到敏感芯片附近;c) 接口金属屏蔽层、外壳的接地:金属外壳要有低阻抗接地,接地点分布合理,避免形成大面积环路;d) 敏感信号(复位、中断、低速控制线)远离放电点与接口,必要时加保护地线隔离;e) PCB边缘不要走敏感信号,板边是放电耦合的高发区;f) 结构缝隙和开孔要避开内部敏感电路,间接放电靠的就是缝隙/开孔处的场耦合;g) 多层板的地平面要完整,避免ESD电流在地平面被切割后形成高阻抗路径。结构和布局往往比多加几颗器件更有效,这也是面试里值得强调的点。

第五,加固抗扰并闭环验证。在硬件整改之外,软件侧也可以兜底:a) 确认复位源,区分是复位引脚被干扰还是内部复位(如BOR、看门狗复位),针对性处理;b) 使能并正确配置独立看门狗,避免死机无法自恢复;c) 对按键、传感器等信号做软件去抖和滤波;d) 关键外设通信增加超时重试。最后做闭环验证:从最低等级开始逐级加压,每个等级、每个放电点都复测,观察失效是否复现;整改过程中每改一处只动一个变量,避免多个改动叠加无法判断哪个有效;确认整改有效后,还要回归检查正常功能、信号质量(尤其高速信号眼图)和可靠性。

面试官可能追问

追问 1:TVS、压敏电阻、ESD抑制二极管有什么区别?怎么选?
三者都是电压钳位型防护器件,但特性差异很大,选型要看应用场景:1) TVS(瞬态电压抑制二极管):响应最快(亚纳秒级),钳位电压较平,适合ESD、EFT这类陡峭瞬态,也适合高速信号(有低容型号)。缺点是脉冲通流能力有限,不能承受持续大能量。选型看VRWM(大于正常工作电压留余量)、VC(低于被保护器件极限)、峰值脉冲功率、结电容(高速信号低容)、单向/双向。2) 压敏电阻(MOV):通流能力大,能吸收大能量(适合电源口、浪涌、雷击),但响应慢(有钳位建立时间,纳秒到几十纳秒级),电压精度差(钳位曲线不够陡),且存在老化问题。适合AC/DC电源入口、浪涌等级较高的场景,不适合高速信号口。3) 普通稳压/齐纳二极管:钳位精度好但响应和能量能力一般,更多用于电源轨的限压,不作为ESD主防护。4) ESD阵列/低容TVS:把多个通道封装在一起的防护器件,专门针对高速数据线(USB、HDMI、以太网、LVDS),结电容通常0.3-3pF,适合差分信号保护。选型原则:a) 电源口大能量→压敏电阻或TVS+压敏组合;b) 高速信号口→低容TVS/ESD阵列;c) 低速信号/控制线→普通TVS加小电容;d) 复位/电源轨→TVS加RC滤波。同时要注意:器件只是防护的一部分,泄放路径、布局、接地没做好,单靠器件效果有限。
追问 2:接口打静电设备复位,为什么先查泄放路径而不是先加TVS?
设备复位本质是放电电流通过某种路径耦合到了复位系统或电源系统,导致芯片复位。如果先加TVS而泄放路径本身不通,可能治标不治本。原因有三点:1) TVS只能钳位它所在的节点,如果放电电流的主要路径不经过TVS(比如通过地平面、缝隙、线缆耦合进内部),TVS根本管不到;2) 地弹是常见根因:放电电流流经地平面时,在地平面不同点产生电位差(地弹),如果复位线、芯片地参考点落在这个电位差上,芯片的复位阈值就会被误触发。这种情况必须先优化接地/泄放路径(让电流远离敏感区、降低地阻抗),加TVS不能解决地弹;3) 先定位再整改效率更高:可以通过实验判断路径,比如a) 打静电时用示波器(高压差分探头或隔离探头)观察复位引脚、电源、地的波形,看哪个先异常;b) 临时断开或加强外壳/接口接地,看是否改善;c) 把敏感信号线远离放电点,看是否改善。每做一次只动一个变量,逐步锁定耦合路径。当然,如果确认是接口处能量直接注入,TVS就是首选;但顺序上先确认泄放和耦合路径,能避免“加了一堆器件还是不过”的尴尬。
追问 3:高速差分信号(如USB/HDMI)的ESD防护要注意什么?
高速差分信号的ESD防护难点在于:既要保护芯片,又不能破坏信号完整性。要点:1) 低结电容:差分信号速率高、上升沿快,防护器件结电容会形成容性负载,影响信号沿、眼图和时序。USB 2.0通常要求总容性负载控制在一定范围,单颗TVS结电容一般选1pF以下;USB 3.x、HDMI 2.x、DisplayPort这类高速信号,要选专门的低容ESD阵列,结电容0.3pF甚至更低。2) 就近放置:TVS/ESD阵列要紧贴连接器放置,让放电电流在进入PCB走线前被钳位,减少走线被耦合的长度。3) 差分对的对称性:两个信号的防护器件要对称放置,走线保持等长和紧耦合,避免差分对失衡产生共模噪声。4) 双向TVS:差分信号正负摆幅跨0V,需要双向TVS。5) 走线和参考平面:接口到TVS这段走线要短,参考平面完整,避免阻抗突变;防护器件本身的焊盘和走线也要考虑寄生效应。6) 验证:整改后要回归测眼图、误码率(BER)和TDR阻抗,确认防护器件没有明显恶化信号质量。7) 共模处理:高速差分口还可以配合共模电感(CMC)抑制共模干扰,但共模电感带宽有限,高频差分信号要选合适型号,避免影响信号。实际项目中,USB/HDMI口常用“低容TVS阵列+共模电感+接口屏蔽接地”的组合,但具体型号和参数要按实际信号速率和厂商建议选。
追问 4:ESD测试时产品烧了器件,一般是哪些原因?怎么避免?
ESD测试烧器件,说明能量进入了器件且超过了器件耐受,常见原因和对应措施:1) 防护器件缺失或选型不当:接口没有TVS,或TVS的钳位电压VC太高(高于被保护芯片极限)、VRWM选错(正常工作时就漏电发热)、脉冲通流能力不足。措施:选VC低于芯片极限、VRWM留合理余量、脉冲功率覆盖的TVS,靠近接口放置。2) 泄放路径不畅:放电电流没被引导走低阻抗路径,而是从芯片引脚注入。措施:优化接地、接口屏蔽接地、TVS泄放走线短粗直接到地。3) 结电容或寄生问题(高速口):防护器件寄生造成信号过冲/振铃,长时间工作损坏;或防护器件本身位置不当。措施:选低容器件、就近放置、做信号完整性验证。4) 电源系统薄弱:ESD能量通过电源线进入,电源没有足够的TVS/压敏和去耦,芯片电源脚被过压。措施:电源入口加TVS/压敏,电源去耦电容充足且靠近芯片。5) 地弹/共模注入:能量从地平面耦合到芯片,长时间累积损坏。措施:改善接地、减小环路、加共模滤波。6) 空气放电在缝隙处打火:能量从结构缝隙进入,直接打在内层电路。措施:结构防护(密封、接地)、内层敏感电路避开缝隙。7) 软件/触发问题:有些“烧”其实是触发问题(如晶振被干扰、驱动器直通),要区分。避免烧器件的核心是:让能量走设计好的低阻抗路径泄放,防护器件钳位电压低于芯片极限,布局上把放电点与敏感器件隔离。整改后要做电压逐级测试,确认从低等级到高等级都不再烧。
追问 5:ESD整改和浪涌整改的思路有什么异同?
ESD和浪涌都是瞬态过电压,但能量特征和整改重点不同,面试里能讲清异同很加分。1) 相同点:都遵循“泄放路径+防护器件+布局耦合控制”的思路;都强调泄放电流路径要短、低阻抗、远离敏感电路;都常用TVS/压敏等钳位器件。2) 不同点:a) 能量特征:ESD是高压(几kV到十几kV)、上升沿极陡(约1ns)、持续时间短(几百ns)、总能量小;浪涌(如雷击浪涌,IEC 61000-4-5)是电压较高(0.5kV-6kV不等)、上升沿较缓(微秒级,1.2/50μs电压波、8/20μs电流波)、持续时间长、能量大得多。b) 失效模式:ESD更容易造成复位、死机、误码(耦合干扰),浪涌更容易烧器件(能量大、热效应)。c) 防护侧重点:ESD重响应速度(用低容TVS,纳秒级响应),浪涌重能量吸收(用压敏电阻、GDT、大功率TVS,且常多级配合:GDT泄放大能量→MOV吸收→TVS精确钳位)。d) 测试耦合方式:ESD直接打产品或邻近金属件;浪涌通过线缆耦合注入(共模/差模方式)。e) 整改手段:ESD更依赖布局、屏蔽、结构接地;浪涌更依赖电源口/信号口的滤波、多级防护和防雷器件。3) 实际配合:电源入口常做多级防护(GDT+MOV+TVS+共模电感),ESD在信号口用低容TVS。做EMC整改时,要先识别测试项目和失效模式,再选对应的防护组合,不能一套器件打天下。

常见失分表达

✗ ESD不过就加个TVS,加到过为止 — 不加定位就堆器件,可能加了很多也没用(能量走的是地弹和耦合路径),还破坏信号质量和成本,要先分析路径再选器件
✗ TVS的结电容不重要,随便选 — 高速信号对容性负载敏感,结电容大了会破坏眼图和时序,USB/HDMI/PCIe这类接口必须选低容TVS
✗ 接触放电和空气放电一样,都是打接口 — 两者测试方式和失效机理不同,接触放电重泄放和器件防护,空气放电重缝隙耦合和结构防护,分开分析才能整改对
✗ 复位问题肯定是芯片质量问题,换个芯片 — 接口打静电复位绝大多数是泄放路径或耦合问题(地弹、复位线耦合),换芯片不解决路径问题,要先定位能量路径

准备动作

1
复习IEC 61000-4-2(GB/T 17626.2)ESD测试方法:接触/空气放电、等级、150pF/330Ω模型,能画出测试电路
2
整理TVS选型参数:VRWM、VC、峰值脉冲功率、结电容、单向/双向,能针对USB/电源口/复位线各举一组选型思路
3
练习ESD整改定位流程:从失效表现(复位/死机/误码/烧件)倒推可能路径,设计“每改一处只动一个变量”的验证方案
4
复习防护器件配合:TVS/压敏/GDT/磁珠/共模电感/RC滤波各自适用场景与配合关系
5
准备一个ESD整改项目案例:描述现象、排查步骤、最终方案和复测结果,能讲清为什么这样改有效

核心关键词

ESD整改静电放电IEC61000-4-2TVS选型泄放路径EMC防护压敏电阻低容防护复位干扰EMC测试
