题库分类：射频电路 适合经验：校招、0-3年 难度：中级 题型：技术基础题
面试题
为什么射频仪器、同轴线和很多RF芯片接口都采用50Ω？PCB上所谓50Ω走线是不是用万用表量出50Ω电阻？
面试官真正想考什么
这道题考察传输线、反射和阻抗匹配的基本认识。面试官希望你说明50Ω是高频系统的常见参考阻抗和产业约定，不是PCB铜线的直流电阻。
进一步还会问如何让板上走线实现目标特性阻抗、器件端口不等于50Ω时怎样匹配，以及VNA校准为什么要把参考平面移到被测件端口。
回答思路
第一步：区分特性阻抗与直流电阻
传输线的特性阻抗由单位长度电感和电容共同决定，反映行波电压与电流的关系。均匀50Ω传输线可以很长，但用万用表测量其导体直流电阻通常远小于50Ω。
当信号边沿相对于互连传播延时足够快，走线、连接器和线缆应按传输线处理。是否需要考虑传输线，不只取决于载波或时钟频率，也取决于边沿和电气长度。
第二步：解释为什么行业常用50Ω
同轴系统在低损耗与功率承载之间存在工程折中，50Ω长期成为射频测试、通信和器件接口中广泛采用的标准参考阻抗。行业统一阻抗后，信号源、仪器、线缆、连接器和模块可以方便级联。
这不代表任何射频电路内部节点都天然是50Ω。晶体管最佳噪声、增益、效率或输出功率对应的源负载阻抗可能不是50Ω，需要匹配网络把器件目标阻抗转换到系统参考阻抗。
第三步：说明失配为什么会产生反射
当负载阻抗与传输线特性阻抗不一致时，部分入射波会被反射。反射会改变端口电压电流、产生驻波，并影响增益、功率传输、波形和器件稳定性。
工程上常用反射系数、回波损耗、驻波比和S参数描述匹配质量。指标必须注明频带和参考阻抗，单个中心频点匹配很好不等于整个工作带宽都满足要求。
第四步：PCB上的50Ω由叠层和几何共同决定
微带或带状线的特性阻抗与线宽、铜厚、参考平面距离、介电常数、阻焊和铜粗糙度有关。应使用板厂成品叠层和合适的场求解器计算，再与板厂确认可制造线宽和阻抗公差。
焊盘、过孔、连接器、弯折和参考平面切换都会形成不连续。射频路径还要保证回流连续、接地过孔合理，并尽量缩短匹配元件到器件引脚的连接。
第五步：测量前先建立正确参考平面

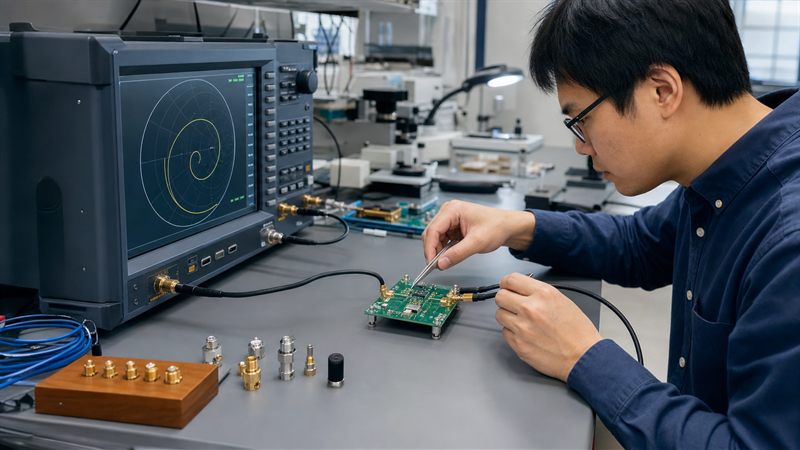

使用VNA测量S参数时，未校准的线缆、连接器和转接头都会被算进被测件。通过SOLT、TRL或电子校准等方法，可把参考平面移到预期端口；选择哪种校准取决于频率、夹具和精度。
板级夹具还可能需要去嵌。测量后比较仿真与实测，并检查连接器装配、焊接和线缆弯曲是否影响重复性。
可直接使用的参考回答
50Ω是射频系统常见的参考阻抗和产业标准，使信号源、仪器、线缆、连接器和模块能够统一连接。它描述传输线行波的电压电流关系，不是PCB铜线用万用表测到的直流电阻。
当负载与传输线不匹配时会产生反射，影响功率传输、增益、波形和稳定性。器件内部最佳源负载阻抗不一定是50Ω，所以会用LC、变压器或分布参数网络在目标频带内完成阻抗变换。
PCB上的目标阻抗由成品叠层、线宽、铜厚、介质和参考平面共同决定，还要处理过孔与连接器不连续。VNA测量前要校准或去嵌，把参考平面移到被测端口，再讨论S11、S21和带宽。
面试官可能继续追问
50Ω线接50Ω负载时为什么没有反射？
终端阻抗等于特性阻抗时，行波在负载处的电压电流关系连续，反射系数理想情况下为零。器件数据手册写50Ω输入，是不是不用匹配？
要看数据手册条件和参考设计。有些器件内部已匹配，有些只在特定频带、封装和外围网络下接近50Ω。为什么匹配网络只在一定带宽内有效？
电感、电容和传输线阻抗随频率变化，器件端口阻抗也会变化，有限阶无源网络通常存在带宽与变换比折中。VNA不校准会发生什么？
线缆、连接器和转接头的损耗与反射会被计入DUT，测得的S参数不再对应预期端口。
面试前准备动作
能用自己的话解释特性阻抗、反射系数、回波损耗和S参数。
准备一个微带或带状线案例，说明哪些叠层参数会改变阻抗。
熟悉SOLT、TRL和VNA参考平面的基本概念。
从一个射频器件数据手册中找到输入输出匹配网络，并说明它针对的频带和目标。
相关题目与栏目标签
相关题目：S参数怎么看、Smith圆图怎样用于匹配、射频链路输出功率偏低如何排查。栏目标签：射频电路、50Ω、阻抗匹配、网络分析仪。
参考资料
Keysight：Network Analysis与VNA校准基础
