焊盘是不是画大一点更好焊?
焊盘大一点,为什么不一定更好?
自己画封装时,经常会碰到一个很朴素的问题:Datasheet里的焊盘看着有点小,我把它往外放大一点,是不是更容易焊?如果只是手工焊一两块样板,这种做法有时候确实更方便,烙铁好碰、锡也好加。但板子一旦进入贴片和回流,判断标准就不一样了。
贴片器件回流时,不是靠人把它按在焊盘上,而是两端锡膏熔化以后,通过润湿和表面张力把器件拉到合适的位置。也就是说,焊盘不只是“给锡找个地方”,它还会影响器件在回流过程中的受力。

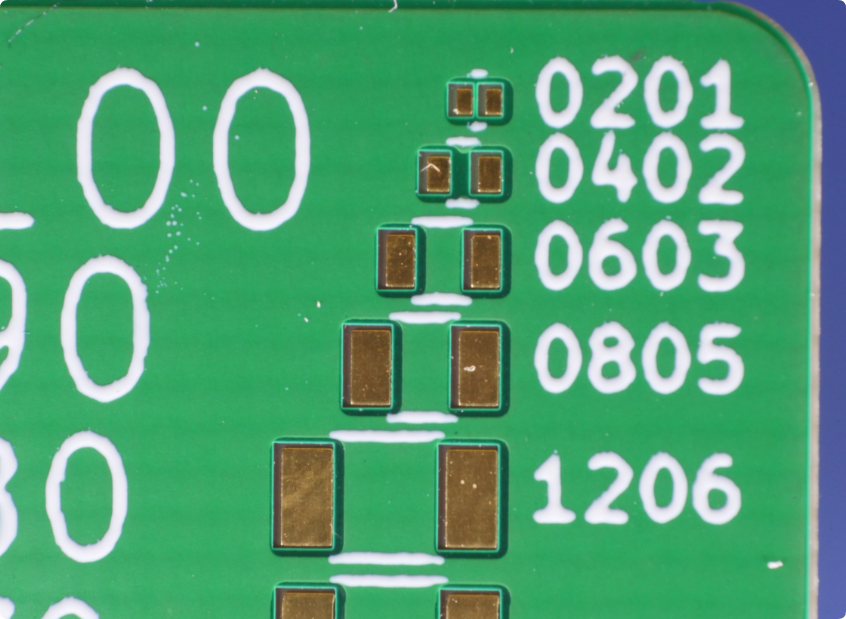

图1:0201、0402、0603、0805、1206对应的焊盘尺寸差异,器件越小,留给焊接的工艺余量也越有限。
所以0402、0603这类小器件,最怕的不是焊盘单纯大一点或小一点,而是两边条件差太多。比如一端焊盘明显更大,一端连着大面积GND铜,另一端只出去一根细线,或者两边锡膏量不一样,回流时两端升温和润湿节奏就可能不同。器件越小,这种差别越容易被放大。
为什么偏偏这个位置老是立碑?
一个比较典型的结果就是立碑。器件一边已经被焊锡拉住,另一边还没完全润湿,轻小的电阻、电容就可能被直接拉起来。看到这种缺陷,很多人的第一反应是“炉温没调好”。炉温当然可能有关系,但如果问题总是固定出现在同一个器件、同一个位置,就应该回头看看PCB本身。
SparkFun以前就分享过一个很实际的问题:为了省空间,他们有些老设计使用了偏小的焊盘去装更大的0603器件。板子并不是完全焊不上,但焊点大部分藏在器件下面,AOI不容易判断焊接质量,偶发立碑也更容易漏掉。后来他们把这些设计逐步改回更合适的焊盘尺寸。

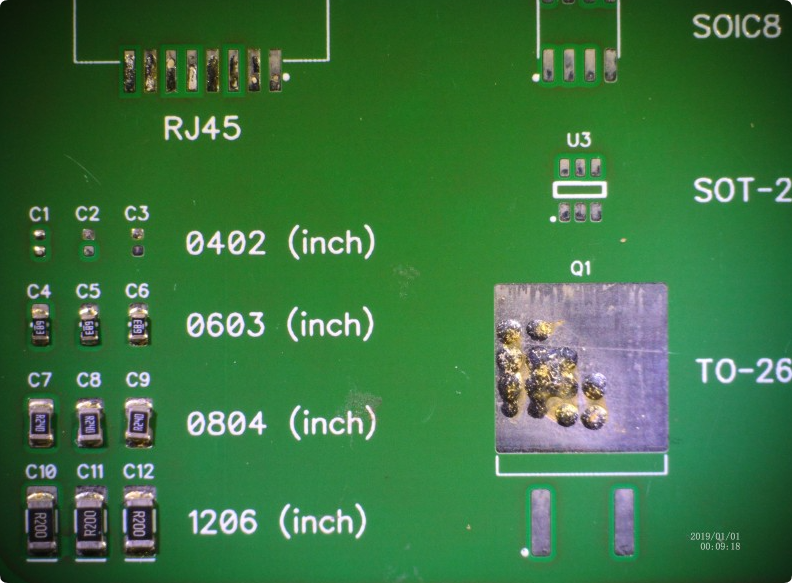

图2:不同尺寸贴片器件焊接后的状态,焊盘与器件尺寸需要匹配,才能形成比较稳定的焊点。
这类问题对PCB工程师很有参考意义。封装画出来,DRC通过,器件也能放上去,不代表量产就一定舒服。尤其0402、0201越来越多以后,焊盘尺寸、阻焊开窗、钢网和铜连接方式都会一起影响制造余量。
这个焊盘,到底该画多大?
正常做法还是先看当前器件Datasheet里的Recommended Land Pattern。不同厂家、不同器件高度、不同端电极结构,推荐焊盘可能会有差异,不能只因为“都是0603”就永远复制同一个库。
如果是常用阻容,已经有验证过的公司封装库,优先沿用成熟版本。自己新建时,至少把器件本体尺寸、Pad宽度、两Pad间距和Courtyard核对一遍。板子空间紧,可以调整,但最好知道自己是在牺牲哪一部分工艺余量。

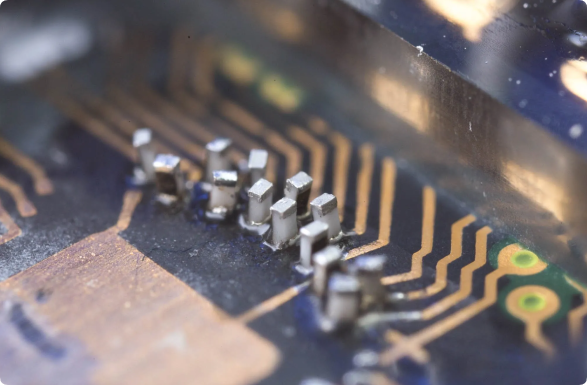

图3:小尺寸器件出现立碑后,一端已经焊住,另一端被拉起。固定位置反复出现时,要回头检查焊盘和两侧铜连接。
另外看一下焊盘两端怎么出线。一个端直接拖出大块铜,另一个端很“轻”,回流时两边热容量就不一样。遇到对焊接比较敏感的位置,可以考虑让两边铜连接尽量接近,或者根据实际工艺做Thermal Relief。这里不需要把每个焊盘都做得一模一样,但明显的不对称最好心里有数。
如果样板已经出现偏件、立碑,也不用马上把所有参数推倒重来。先看缺陷是不是固定位置;再看两端焊盘和铜连接;然后结合SPI、贴装偏移和回流情况去判断。能先把问题范围缩小,下一版就知道该改封装、改铜皮,还是让贴片厂调整工艺。
焊盘大一点并不是一定错,焊盘小一点也不是一定对。关键是它要和器件、焊接方式以及后面的生产检查配合。对PCB设计来说,封装真正好不好用,最后还是要看板子能不能稳定生产出来。

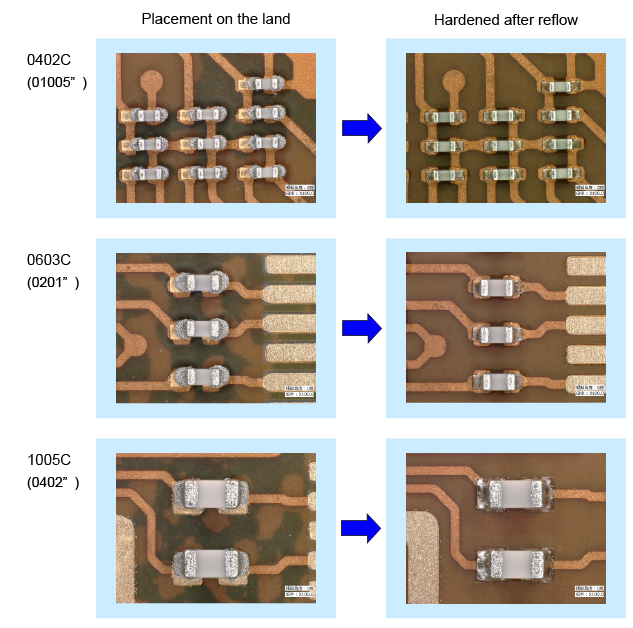

图4:器件贴装和回流后的状态对比,焊盘、锡膏和回流过程会共同影响器件最终位置。
