PCB散热孔越多，温度为何不一定更低？
散热孔只是一段垂直导热通道，另一端接到哪里，往往比孔的数量更重要
功率芯片焊盘下打满散热孔，温度却没有按预期下降。原因通常不是孔还不够多，而是热量穿过孔后没有进入更大的铜面、金属基板或散热器。孔数解决的是局部通道，总热阻由整条热路径决定。
做PCB热设计时，最容易量化的是孔径和孔数，于是很多版图会把“多打孔”当成默认答案。第一次增加几颗孔可能很有效，继续加到孔阵列很密后，温降却开始变小，甚至带来吃锡、焊接空洞和走线空间不足。
判断重点应从孔数移到热流：器件结温产生的热，能否经焊盘、孔壁铜、内外层铜面，最终进入环境或机壳。其中任何一段截面积太小、接触不连续，前面的孔再多也只是在热瓶颈前排队。
孔壁铜才是主要导热截面
普通散热通孔不是一根实心铜柱。真正承担垂直导热的，主要是孔壁镀铜以及孔内可能存在的填充材料。孔径变大或镀铜变厚会增加导热截面，但这要结合板厂能力、孔距和焊盘完整性判断。
如果孔开在器件裸露焊盘内，回流时焊料还可能被孔吸走。塞孔、树脂填孔、铜帽或背面开窗的选择，会同时影响导热、焊接和成本，不能只按热仿真中的理想铜柱处理。

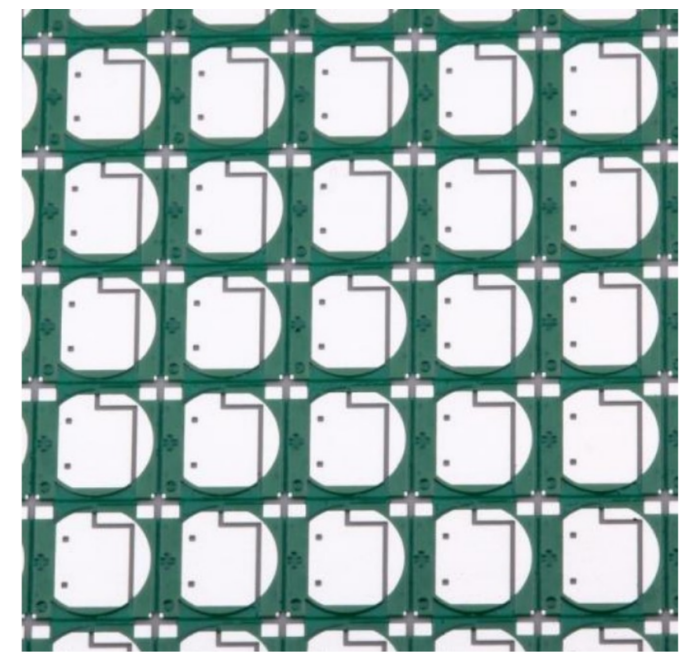

图1 金属散热区域扩大后，热量才有更大的横向扩散面积
资料中的金属基板与陶瓷基板说明了另一个方向：当单位面积功耗很高时，改变基材和热扩散面，往往比在普通FR-4上无限加孔更直接。
孔的另一端必须接到有效铜面散热孔从顶层焊盘打到底层，如果中间层只用很细的热焊盘连接，或底层铜面被走线切碎，垂直热流到达后仍找不到低热阻出口。此时孔阵列看起来密集，等效热阻却受最小铜颈限制。

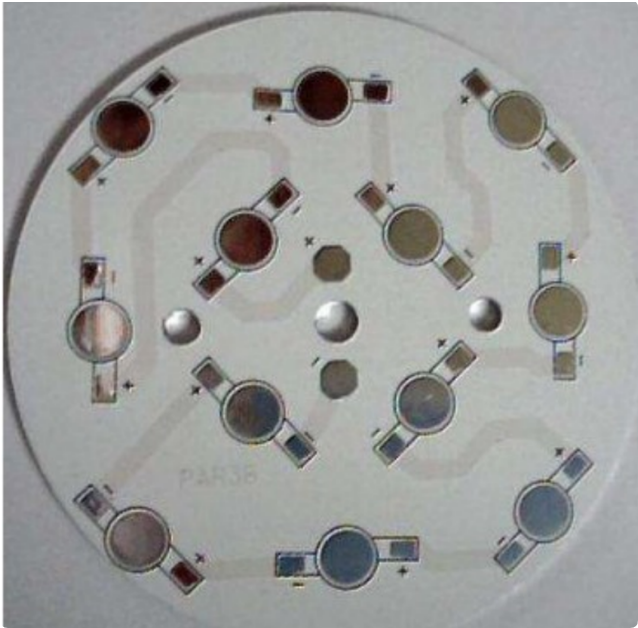

图2 陶瓷基板通过高导热基材承接器件热量
检查方法很直观：逐层查看孔与铜面的连接，确认内层不是孤岛，底层铜面没有被槽、分割或密集过孔切断。若计划连接机壳或散热片，还要把导热垫厚度、压紧力和接触面积纳入路径。
陶瓷基板、铝基板和多层铜面的共同作用不是“材料名字更高级”，而是提供更低的垂直或横向热阻。选材前应先明确热量需要往板背、板边还是机壳走。
孔太密，也会挤掉横向铜散热孔需要反焊盘、阻焊和制造间距。孔距过小时，焊盘区域被孔环切割，原本连续的铜面反而变成许多狭窄铜颈，横向扩散能力下降。多层板还要检查孔对电源地平面的实际连接方式。
孔阵列也可能占用器件附近的电流回路和布线通道。功率器件的电气回路被迫绕行后，寄生电感和压降增加，温升来源可能从芯片转移到铜皮、过孔或连接器。

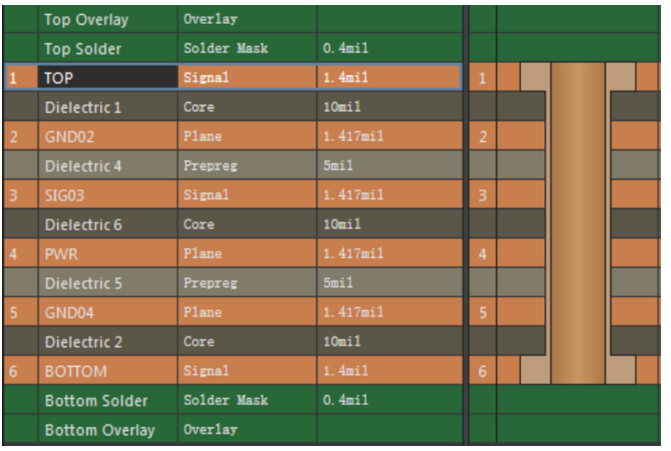

图3 多层板中散热孔要与连续铜层共同形成热通道
因此孔径、孔距与铜面不是三项独立参数。合理做法是先保住连续铜面，再用足够但不过密的通孔把热量送到下一层，而不是把可用区域全部变成孔。
用温升结果看边际收益同一块板上可做两组可比区域：保持器件、铜面和风速不变，只改变孔数或孔径。达到热稳态后记录器件壳温、板背温和环境温度，再比较每增加一组孔带来的温降。

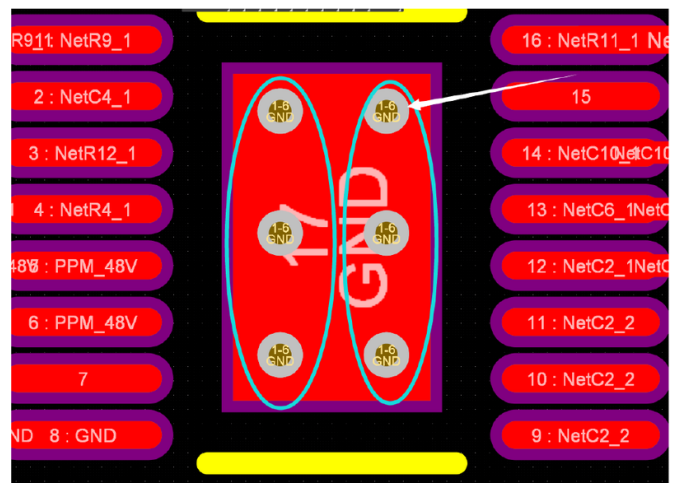

图4 焊盘下孔阵列要结合网络连接和铜面连续性复核
若板背温度明显升高而器件温降很小，说明热已被送到背面，但外部对流或机壳接触成为新瓶颈；若板背也不热，则需要回到孔壁铜、内层连接和焊盘铜颈检查。
温度测量要固定功耗、风速、安装姿态和测试点。红外图像还要注意不同表面发射率，否则亮度差异可能被误读为真实温差。
热仿真也要避免把通孔定义成理想实体铜。若模型没有输入孔径、孔铜厚度、填孔材料和层间连接，计算结果会高估垂直导热能力。样机验证时可在功率焊盘附近、板背对应位置和散热界面各布一个测点，用温差判断热阻主要落在哪一段。
对裸露焊盘器件，还要同时检查焊接窗口。孔开口过大、未塞孔或阻焊设计不当，会在回流时抽走焊料，让芯片底部真实接触面积下降。导热孔增加了，焊料层热阻却变大，最后温度反而可能没有改善。
如果底层准备贴导热垫，散热孔周围应形成足够平整、连续的铜面。密集过孔造成表面凹凸或树脂收缩，会降低导热垫实际接触率。机壳装配后的压缩量也要按材料规格检查，不能只在裸板状态测温。
设计评审可固定四个问题：热从哪里产生、穿过哪些材料、在哪一层扩散、最终由谁带走。只要其中一个问题没有明确答案，就先补齐路径证据，再讨论增加孔数。这样能把“经验打孔”变成可验证的热设计。
还要确认温度指标究竟是结温、壳温还是板面温度。三者之间隔着封装和焊料层，不能用某个容易测的位置替代全部结果。若器件提供结温估算方法，可与板面测温交叉验证。
结论散热孔不是越多越好，而是要让热量走完一条连续的低热阻路径。孔壁铜、层间铜面、板背扩散和外部散热界面缺一段，继续加孔的收益都会迅速变小。
下次遇到热点，先画一条从芯片到环境的热路径，再标出最窄的截面。先改瓶颈，通常比继续复制散热孔更有效。
