同步整流换上MOS，为何效率反而下降？
同步MOS能降低导通压降，但只有门极窗口与副边电流方向重合时，这份理论优势才会变成整机效率
把肖特基换成低导通电阻MOSFET，损耗公式看起来更漂亮，实测效率却可能没有提升。轻载时驱动本身在耗能，死区太长让体二极管重新接管，关断太晚还可能把输出能量送回变压器。
同步整流最容易被低RDS(on)吸引，却忽略了它是一个必须按电流方向开关的有源整流器。器件选得再低阻，门极时序错开，损耗仍会从导通压降转移到体二极管、反向电流和驱动回路。
工程判断是：MOSFET替代二极管不是静态替换，而是一场换流时序设计。效率必须按完整周期和全部工况验证。
先分清省下的是哪一笔损耗
二极管整流的主要导通损耗与正向压降和电流有关。同步MOS导通后，理想情况下由电流平方与导通电阻决定，低压大电流场景通常更有潜力。

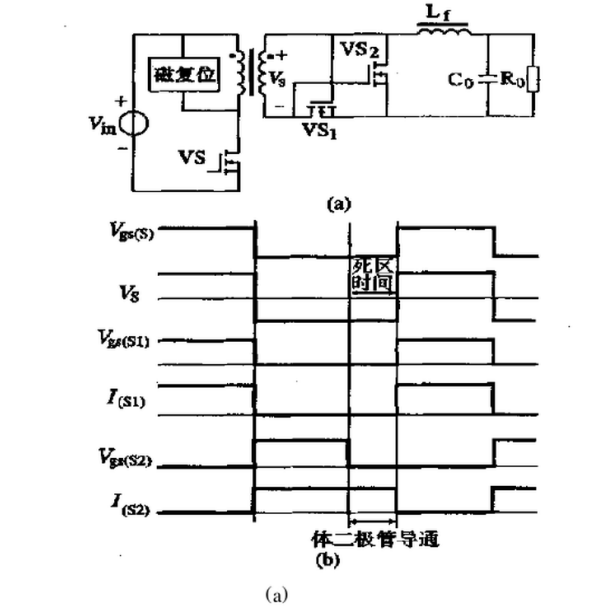

图1 同步整流电路必须结合门极、漏源与换流波形判断
但MOS还需要门极充放电，驱动器也有静态电流。频率提高、栅极电荷增大或轻载输出功率很小时，这些近似固定的驱动损耗会占据更大比例。
所以额定点效率提升，不代表全负载曲线都提升。验证应同时保留空载、轻载、额定和过载边界，确认收益从哪一段负载开始出现。

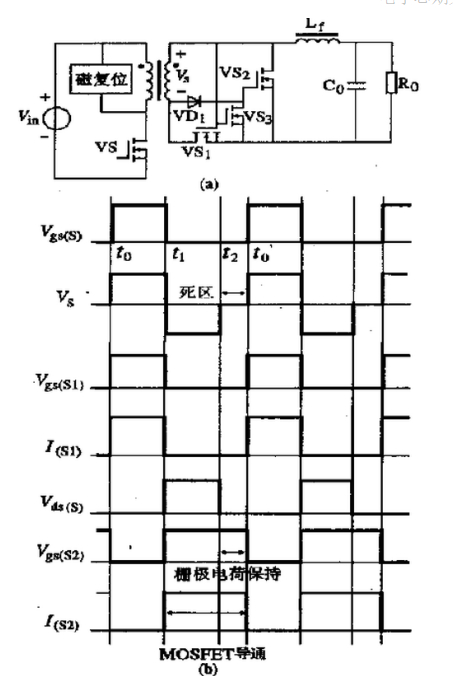

导通太晚，体二极管会先接管副边电流已经转向整流支路，而VGS仍未越过有效门限时，电流会先流过体二极管。它的压降与反向恢复相关损耗会吃掉部分同步整流收益。
为了避免上下桥臂或相邻整流器件同时导通，控制中通常会保留死区。死区过短有直通风险，过长又扩大体二极管导通时间，两者不能只凭一个典型工况设定。

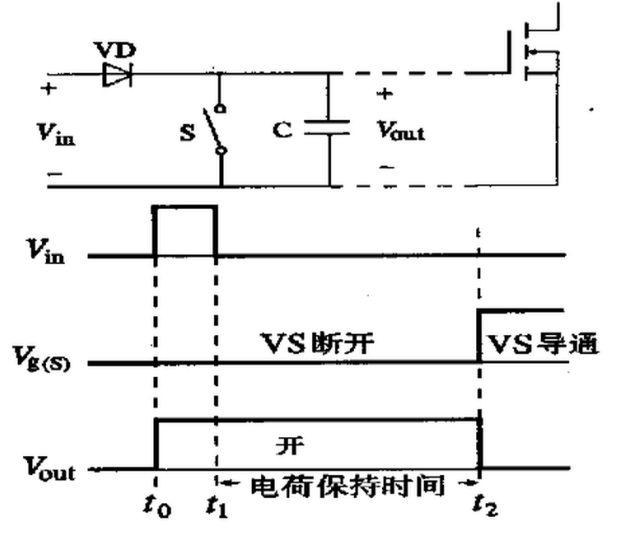

图2 电压型驱动的保持时间直接决定有效导通窗口
资料中的驱动保持与时序图提醒了关键观察点：不要只看控制器输出，要在MOSFET引脚附近测实际VGS，并和副边电流过零、VDS变化放在同一时间轴上。
关断太晚，电流会走反方向当副边绕组电压翻转或电流已经接近零，MOS仍保持导通，低阻通道会允许反向电流。能量可能从输出电容回灌到变压器，表现为负电流、额外环流和器件温升。

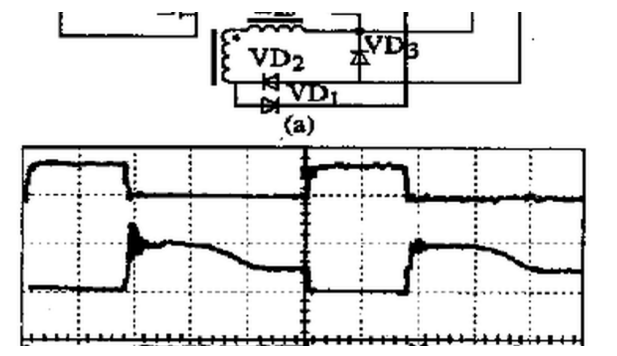

图3 主回路波形要检查电流过零与VGS关断是否对齐
这类损耗在轻载、断续模式和输入输出边界更突出，因为有效导通时间缩短，固定延迟占比变大。按额定满载调好的时序，未必能覆盖所有模式切换。
自驱动方案受绕组电压直接影响，结构简单但窗口随工况变化；外部或电流型驱动更可控，却增加检测、延迟与驱动功耗。选择时要比较系统边界，不是只比较元件数量。
效率排查按四条波形闭环把副边电流、MOS VGS、MOS VDS和输出电压纹波同步抓取，探头参考点和带宽保持一致。先确认导通窗口覆盖正向电流，再看过零后是否出现负电流。
随后比较体二极管导通时间和驱动器温升，分别估算导通、反向环流与栅极驱动三类损耗。只测MOS外壳温度，无法判断热量到底来自哪一条路径。

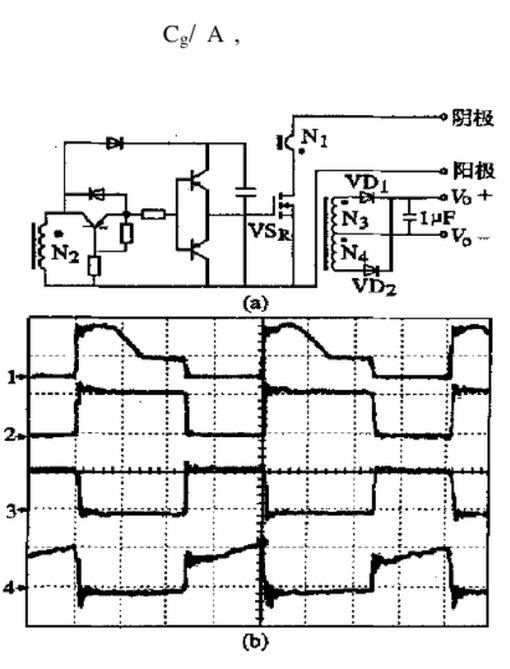

图4 电流型驱动同样要核对检测延迟与实际门极波形
输入高低压、负载从空载到满载、启动与关断都要覆盖。若控制器会在轻载停用同步整流，还要检查模式切换附近有没有抖动或反复启停。
最终接受的不是某张最好看的波形，而是一条在效率、温升、直通裕量和反向电流之间都可重复的驱动窗口。
MOSFET参数也要按实际工作区看。低RDS(on)往往伴随更大的栅极电荷和输出电容，导通损耗下降的同时，驱动能量与换流负担可能上升。若控制器驱动能力不足，门极边沿变慢，器件会在过渡区停留更久，理论低阻值并不能全部兑现。
测量VGS时必须把探头参考点接在MOS源极附近。副边大电流会在铜皮和封装引脚上产生压降，若探头地接在远处，看到的门极电压并不是器件真正承受的VGS。差分探头或短回路测法能减少把公共电感电压误判为驱动尖峰。
并联同步MOS还要考虑门极回路不一致。某颗器件先开、先关，会承担更多换流电流；仅凭平均温度可能看不出瞬时不均流。栅极电阻、驱动分支长度、源极Kelvin回路和器件参数离散都应纳入布局评审。
若效率问题只在轻载出现，可以比较停用同步整流后的结果。体二极管损耗虽然增加，但若驱动与反向环流下降更多，整机反而可能改善。这个边界应由实测效率和温升决定，再交给控制策略实现，而不是用固定负载百分比机械切换。
记录效率时还要扣除辅助驱动供电的输入功率，否则主功率级看似改善，整机口径却可能没有变化。
结论同步整流的优势来自更低导通损耗，但只有电流方向正确、门极时序合适时才成立。死区、反向电流和驱动功耗中的任何一项失控，都可能让低阻MOS变成新的热源。
下次效率不升，先别急着换更低RDS(on)器件。把VGS、VDS和副边电流对齐到一个周期里，损耗通常会在波形上先露出位置。
