焊盘间距没变，阻焊桥为何消失？
铜间距相同，不代表两侧阻焊开窗之间仍有可制造的油墨宽度
阻焊桥看的是两片阻焊开窗之间剩下多少油墨，不是只看铜焊盘中心距。焊盘外扩、图形补偿、位置公差和板厂最小阻焊坝能力叠加后，EDA里看得到的一条绿线，到了CAM端可能已经无法稳定保留。
同一个封装，铜焊盘尺寸没改，器件间距也没改，第一版样板上还能看到细细的绿油桥，第二版生产资料里却被连成一个大开窗。很多人第一反应是板厂“把阻焊做错了”，但真正要核对的并不是铜之间还有多少空白，而是阻焊开窗外扩后还剩多少可制造的油墨。
阻焊层是负片逻辑：图形落到板上，往往代表这里要露铜。焊盘越密、开窗补偿越大，夹在中间的阻焊坝越窄。出Gerber前把铜边距减去两侧开窗外扩，就能提前看见这条绿油桥还能不能留下。
先把铜间距和阻焊间距分开铜间距回答的是两块导体之间隔了多远；阻焊间距回答的是两个阻焊开窗边界之间还剩多宽。若每个焊盘的开窗都向外扩，剩余油墨宽度就等于铜间距再减去两侧扩大量。封装脚距没有变化，阻焊桥仍可能被吃掉。
阻焊桥也叫绿油桥或阻焊坝，主要作用是把相邻焊接区域分开，降低锡膏熔化后横向连锡的机会。它不是越窄越精致，关键是曝光、显影、对位和油墨附着后还能稳定留住。

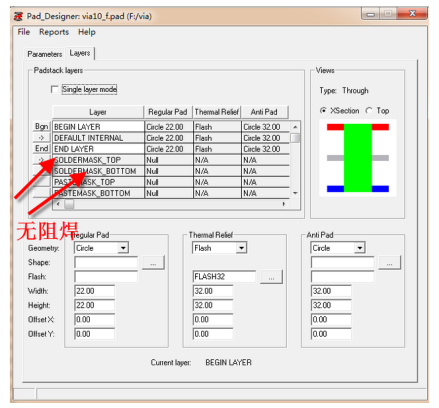

图1 焊盘阻焊层在Pad Designer中的独立定义
阻焊DRC不能照搬铜间距规则。铜规则只知道导体边界，阻焊规则还必须读取封装中的开窗尺寸；同一块板若混用来自不同库的封装，外扩量不一致，局部风险会非常隐蔽。
审核阻焊桥时，基准必须从铜边缘切换到阻焊开窗边缘。
CAM为什么会把一条细桥合并？EDA显示的是设计值，板厂CAM还要考虑成像补偿、对位偏差、油墨流动和量产良率。若设计留下的阻焊坝小于目标工艺可稳定实现的宽度，制造端常会建议扩大间距、缩小开窗，或者直接合并开窗，避免残留碎油墨脱落。

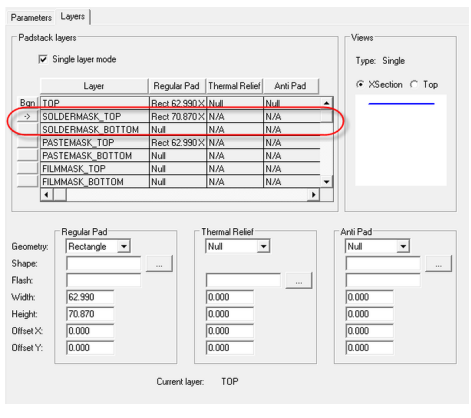

图2 过孔不设阻焊开窗时的工程界面
4mil常被用作设计建议，但它不是所有板厂、所有颜色和所有表面处理的统一能力。黑油、白油、细间距器件、局部厚铜或不同曝光设备都可能改变窗口。能下单的数值，应以目标板厂本次工艺确认值为准。
阻焊颜色和表面处理也会影响量产窗口。设计评审可先用公司统一规则筛一遍，再把最密封装单独列给板厂确认；应确认的是可稳定生产能力，而不是偶尔做出一块样板的极限。
· 设计值：检查焊盘到阻焊开窗的外扩量。
· 制造值：核对最小阻焊坝、对位与补偿能力。
· 最终值：看CAM处理后的两开窗净间距。
过孔开窗会把风险带到BGA下面密集器件周围若同时布置开窗过孔，过孔的阻焊开口也会参与“抢空间”。焊盘和过孔各自看都合规，叠加后可能只剩一条无法生产的细线。BGA区域还要考虑锡从过孔迁移、测试点暴露和返修污染，不能只看顶层颜色是否好看。
常规过孔是否盖油、塞孔或开窗，应跟散热、测试和焊接目的绑定。需要散热或接触测试时可以开窗；不需要暴露时，盲目开窗往往只会压缩附近阻焊坝，增加焊接桥连和清洁难度。
图3 同一过孔增加阻焊开窗后的对比界面
出Gerber前只做这一项复核先从最小脚距封装开始，测量相邻铜焊盘边到边距离，再减去两侧阻焊外扩。随后把结果与板厂给出的最小阻焊坝能力比较。不要只看EDA彩色叠层，也不要只跑铜间距DRC；阻焊间距规则需要单独启用。

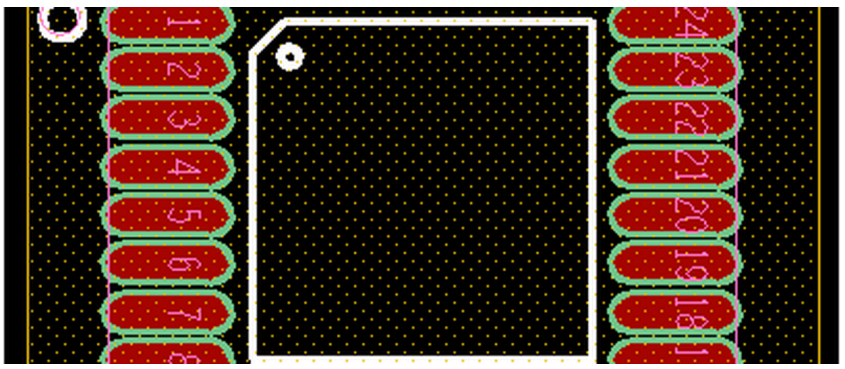

图4 细间距焊盘与阻焊边界的版图核对
如果净宽不足，先确认能否缩小阻焊外扩，再评估调整焊盘、封装或器件方向。任何修改都要回到封装和焊接要求，不能为了保住一条绿油桥，把实际可焊面积压到不可接受。
1. 量铜间距从相邻焊盘铜边缘测量。
2. 减两侧外扩得到CAM前理论阻焊坝宽度。
3. 对工艺能力用目标板厂确认值决定是否调整。
别把钢网开口当成阻焊修复钢网开口与阻焊开口还要分开理解。钢网决定锡膏沉积，阻焊决定露铜和油墨边界；两个层都围着焊盘，却解决不同问题。把钢网缩小，不能补回已经消失的阻焊桥。
把EQ结果带回封装库收到板厂EQ时应要求对方标出合并开窗的位置，并保存处理前后Gerber对比。这样下一次封装库复用时，可以把问题修在源封装，而不是每个项目继续依赖CAM人工修改。
结论焊盘间距没变，只能证明铜图形没动，不能证明阻焊桥一定存在。只要开窗补偿或制造能力发生变化，中间那条油墨就可能从“设计可见”变成“生产不可留”。
下次收到CAM合并开窗的反馈，先把铜边距、两侧外扩和最小阻焊坝写成一行算式，再决定改封装还是改工艺，沟通会快很多。
