磁芯开了气隙，电感量为何反而下降？
气隙牺牲的是有效磁导率，换来的是更大的直流偏置余量和可控储能
在匝数不变时，给磁路增加气隙会降低有效磁导率和AL值，所以小信号电感量通常下降；但磁动势更多地落在气隙上，直流电流引起的磁通变化更平缓，电感更不容易突然进入饱和。
同一个磁芯、同一组线圈，磨出气隙后用LCR表一测，电感量明显变小。有人会怀疑磁芯被“做坏了”，也有人会继续加气隙，希望电感更能储能。这里容易混淆两个概念：电感量大小和承受直流偏置的能力，不是同一个指标。
气隙不会凭空增加匝数。它让空气段承担磁路中的大部分磁阻，因此匝数不变时L会下降；换来的好处，是直流偏置把磁芯推向饱和时，工作点电感量不再那么突然地塌下去。
气隙为什么会拉低AL值？
电感量可近似看成AL乘以匝数平方。磁芯闭合时，磁路磁阻较小，AL较高；加入气隙后，总磁阻显著增加，有效磁导率下降，所以相同匝数得到的电感量自然变小。这个结果不是异常，而是磁路发生了设计中的预期变化。

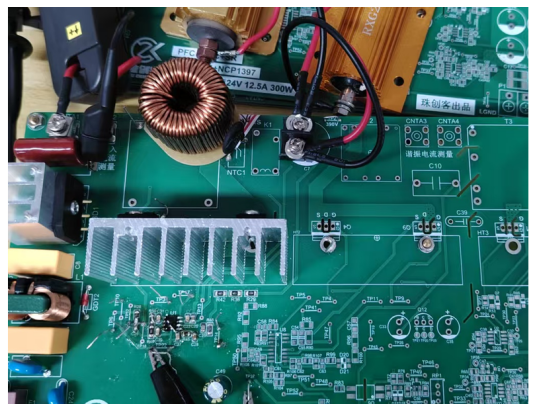

图1 PFC磁环电感在真实功率板上的安装位置
若仍需要原来的标称电感量，就要重新计算匝数，而不是把气隙前的绕组直接沿用。匝数增加又会带来铜损、窗口占用、寄生电容和漏磁变化，因此气隙不是一个可以单独修改、其他参数全不动的旋钮。
从磁路角度看，气隙磁导率远低于磁芯，哪怕物理长度很短，也可能占据总磁阻的大部分。它对AL的影响通常比“磨掉了多少磁性材料”更直接，因此应以磁芯厂商的AL或气隙曲线计算。
电感量变小，为何却更不易饱和？
储能电感承受直流工作点时，磁芯的磁通密度会被电流推向饱和区。没有合适气隙时，磁导率可能在某个电流附近快速下降，L随电流突然塌陷。加入集中或分布气隙后，磁导率随偏置变化更缓，允许的安匝数范围变大。
因此工程上不只看零电流时的Linitial，还要看最大直流工作点下的Lmin。纹波电流、峰值电流和器件限流都基于工作点电感量计算；只拿LCR表小信号读数做判断，会漏掉最关键的偏置曲线。

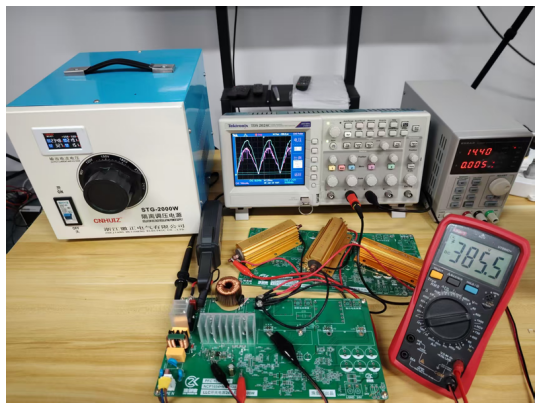

图2 磁环方案在调试台上的波形与电压观测
设计纹波时应把Lmin代入，而不是Linitial。电感量在大电流下下降，会让每个开关周期的电流斜率变陡，峰值继续上升；若控制器限流裕量本来就小，这种变化会形成恶性反馈。
气隙的价值不是让零电流电感量变大，而是让工作点电感量更可预测。
气隙越大也不是越安全
气隙继续增大，想恢复同样电感量就需要更多匝数。绕组电阻和铜损上升，窗口可能放不下，漏磁也会增强。集中气隙附近的边缘磁通还可能切割邻近绕组、屏蔽件或PCB铜箔，引入局部发热。
图3 磁芯方案在另一工作条件下的测量工位
磁芯损耗主要与频率和交流磁通摆幅相关，铜损又受有效值电流、趋肤和邻近效应影响。只凭“不会饱和”就判定设计安全，可能把风险从磁饱和换成温升、绝缘或EMI问题。
集中气隙的边缘磁通会从气隙向外扩散，靠近气隙的首层绕组可能增加涡流损耗。把气隙分散到粉芯内部能改变这种分布，但材料损耗、温度稳定性和成本也会跟着变化。
· 偏置：核对最大电流下的感值下降。
· 温升：分别评估磁芯损耗与绕组铜损。
· 漏磁：检查气隙附近金属与敏感回路。
怎样验证一次气隙改动？保持磁芯材质、尺寸和绕组线径不变，分别记录气隙前后的AL值、匝数、零偏置电感量与直流偏置曲线。若改了匝数，要把铜阻和窗口填充一并记录，不能只对比两个LCR表读数。
上电验证时固定输入、开关频率和负载，观察峰值电流、纹波、器件温升与气隙附近温升。测试照片只能帮助确认测点和接线，屏幕上的某个数值不能直接外推到另一副磁芯；最终边界仍要以目标材料曲线和本机实测为准。

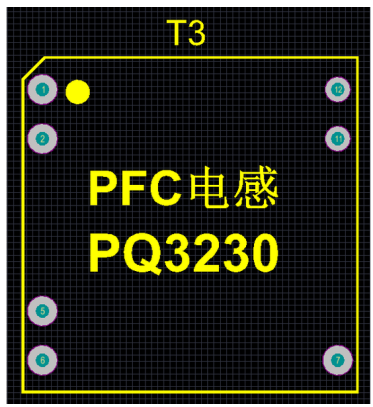

图4 PFC电感封装与安装尺寸检查图
量产验证还要区分冷机与热机。铜阻随温度上升，磁性材料参数也会变化；只在室温短时满载通过，不代表高温稳态仍保有相同的Lmin和温升余量。
1. 先测AL确认气隙对磁路参数的影响。
2. 再看L-I曲线验证最大工作点的有效电感量。
3. 再看温升防止把饱和风险换成热风险。
结论磁芯开气隙后L下降，并不等于设计退步；它说明有效磁导率被主动降低了。真正的问题是：你是否用重新计算的匝数，把需要的Lmin、偏置余量和温升同时闭环。
如果只改气隙、不改匝数和验证条件，得到的往往不是“更耐电流的原电感”，而是一只工作点、损耗和漏磁都已经变化的新器件。
你现在选电感时更关注零偏置L，还是最大电流下的Lmin？
