555电容没充满，输出为何提前翻转？
555等待的是分压阈值，不是电容充到电源

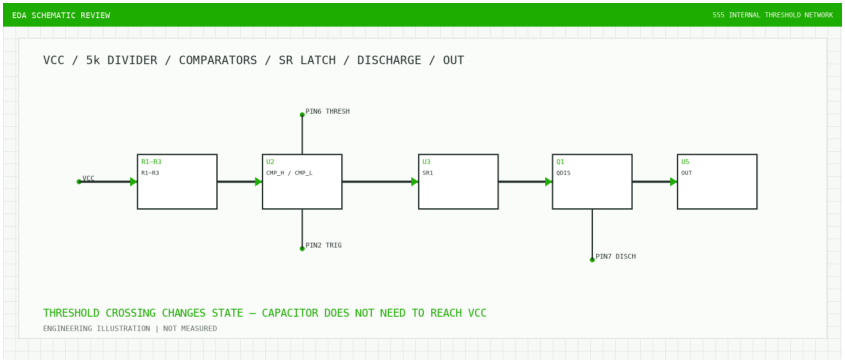

经典 555 内部用三只等值电阻形成约三分之一和三分之二电源电压的比较阈值。外部电容跨过阈值时，比较器改变锁存器状态，并控制放电晶体管与输出翻转。因此定时发生在阈值交越，而不是电容充满到 VCC。
单稳态 555 上电后，定时电容的波形还在缓慢上升，远没有到电源电压，输出却已经从高电平翻回低电平。若把定时理解成“等电容充满”，这张波形会显得提前结束。明确判断是：555比较的是电容电压与内部比例阈值，跨过上阈值就会翻转，不需要充到 VCC。
要看懂周期，必须把电容、触发、阈值、放电管和输出放在同一时间轴。
一、三只电阻把VCC分成了什么经典双极型 555 的内部常用三只等值电阻建立约三分之一 VCC 与三分之二 VCC 两个比较基准。不同工艺和具体型号仍应以数据手册为准，但核心思想相同：阈值会随供电按比例移动。

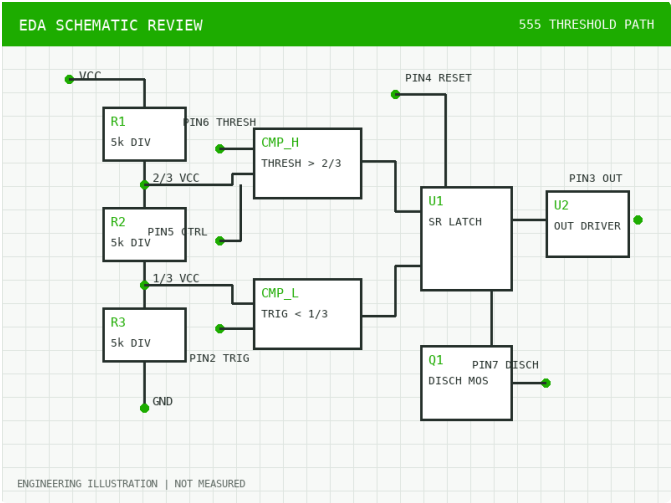

图 1 555内部阈值、比较器、锁存器与放电路径（工程原理图创作，非实测）
外部电容电压低于下阈值时，触发比较器可以置位锁存器；电容升到上阈值后，阈值比较器复位锁存器。输出和放电晶体管随锁存状态改变。
二、电容为什么永远不必等到充满
图 2 555单稳态连接标出TRIG、THRESH、DISCH与定时电容（非实测）
RC 充电接近目标电压时会越来越慢。555在电容达到上阈值时就切换状态，随后打开放电路径，把电容拉回低电位，为下一次触发准备初始条件。所谓定时时间，是从触发到阈值交越的间隔。
因此，改供电电压时，电容充电目标和内部阈值通常一起按比例变化，理想定时关系对供电具有一定比例抵消。真实电路仍会受输出摆幅、漏电、阈值容差和元件误差影响。
三、只测输出会漏掉哪个环节输出翻转可能来自正常阈值交越，也可能来自 RESET 被拉低、TRIG 噪声重复触发、控制电压脚受扰或放电节点泄漏。只看输出边沿无法区分原因。

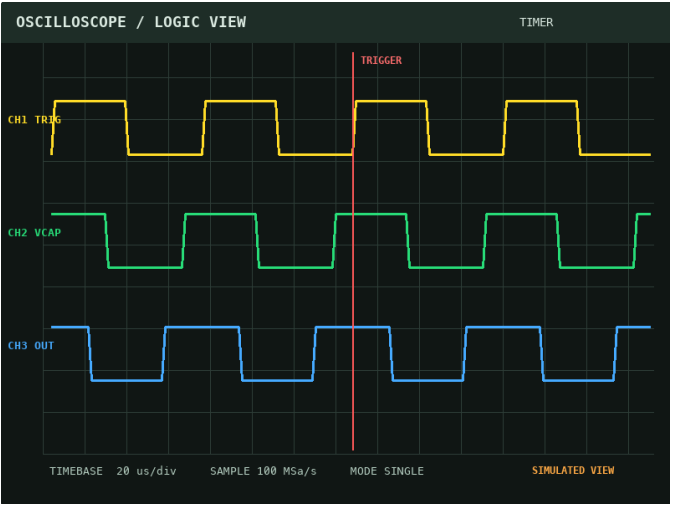

图 3 同一时间基准下观察TRIG、电容电压和OUT翻转（示波器界面创作，非实测）
· 触发通道：确认低脉冲宽度和幅度足够，且没有二次抖动。
· 电容通道：标出跨越上下阈值的时刻，观察放电是否回到稳定起点。
· 输出通道：检查翻转是否和阈值或RESET事件一一对应。
四、面包板上定时漂移先查这些位置长导线和共享回流会把输出边沿耦合到触发、阈值或控制电压节点。高阻定时网络还容易受到探头输入、板面污染和电容漏电影响。测量时探头本身也可能改变时间常数。控制电压脚若悬空或旁路过远，内部阈值也可能被输出边沿拉动。定时电容还要关注漏电、介质吸收和温度变化，高阻值电阻则要考虑板面清洁与湿度。把这些条件写进复测记录，比单纯换芯片更容易区分阈值、外部RC和测量负载。

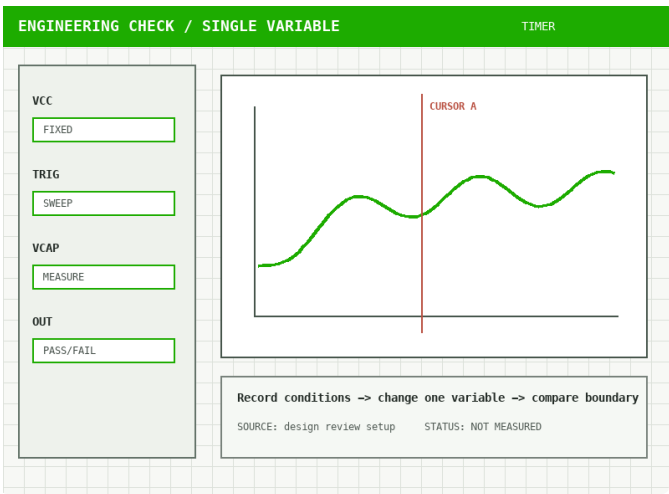

图 4 555调试记录阈值比例、RC条件、触发和放电节点（工程仪器界面创作，非实测）
1. 先在芯片近端确认VCC与地，并按数据手册处理去耦和控制电压脚。
2. 同时测TRIG、定时电容与OUT，保持探头参考短而明确。
3. 固定电阻，只换电容做单变量对照，再反向验证。
4. 超过高阻或长延时边界时，评估漏电、输入偏置与更合适的定时方案。
定时点是阈值交越555 电容没充满就翻转并不是异常，它从一开始等的就不是 VCC。真正的定时动作发生在电容电压跨过内部比较阈值，并由锁存器和放电管完成状态切换。
你测到的提前翻转，是否正好对应电容跨过上阈值，还是来自 RESET 或触发噪声？
