EMC · 磁珠 · 阻抗曲线
磁珠标着600Ω，为何不能当成固定电阻？
600Ω只对应规定频率附近的交流阻抗

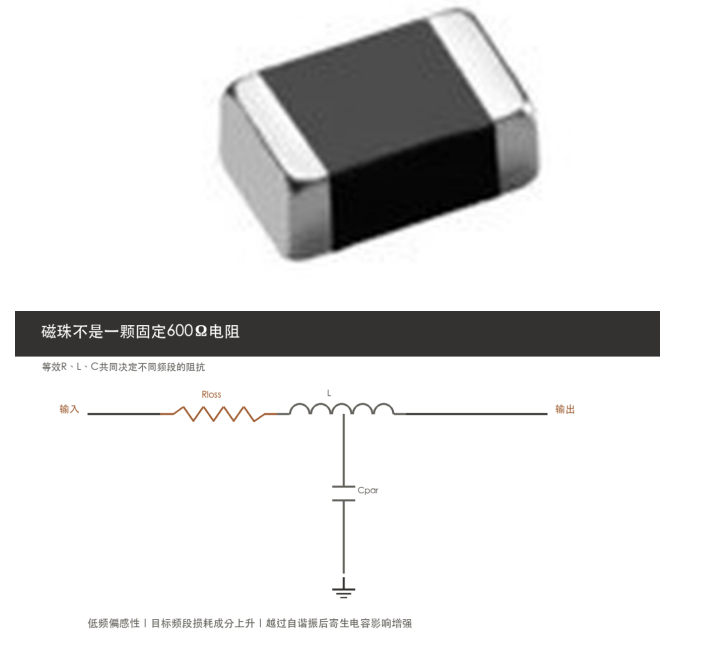

图 2 磁珠可用电感、损耗和寄生电容理解
磁珠上的600Ω不是直流电阻，也不是所有频率都保持600Ω。它通常表示器件在规定测试频率附近的阻抗。选型时要把这个频率与实际噪声频率对上。
一颗标称600Ω的磁珠，用万用表测量却接近导通。把它串在电源上，直流压降也不像600Ω电阻那样巨大。
矛盾来自同一个误会：把交流阻抗的标称值，当成了固定直流电阻。
先看实物：磁珠是串在线路里的小器件

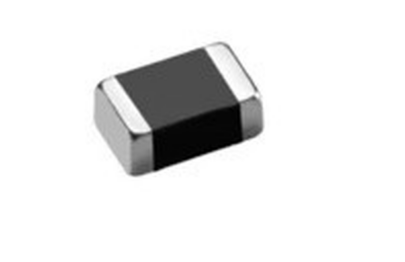

图 1 片式磁珠的常见外形
磁珠让直流电流通过，同时对某些高频噪声呈现较高阻抗。直流下主要看到的是很小的直流电阻，所以万用表不会读出600Ω。
600Ω后面其实省略了一个频率条件磁珠的阻抗会随频率变化。规格书写600Ω时，通常还会写明测试频率，例如在某个规定频点测得。具体频点必须看对应型号的数据手册。
离开这个频率，阻抗可能更低，也可能因为寄生效应改变走势。因此，600Ω不能脱离频率单独使用。
选型时让噪声频率落在有效区间

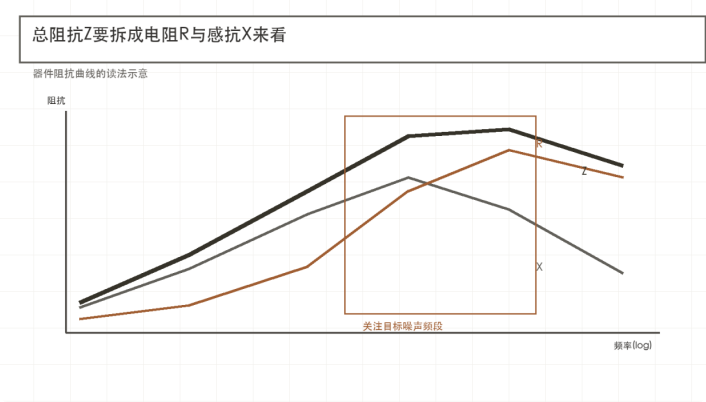

图 3 阻抗曲线要与目标噪声频段对照
1. 先用频谱或示波器确认主要噪声频率。
2. 再看磁珠的阻抗、损耗分量和型号规定的测试条件。
3. 核对直流电阻与额定电流，避免压降和温升超出预算。
4. 装板后比较磁珠前后噪声，不凭标称值直接宣布有效。

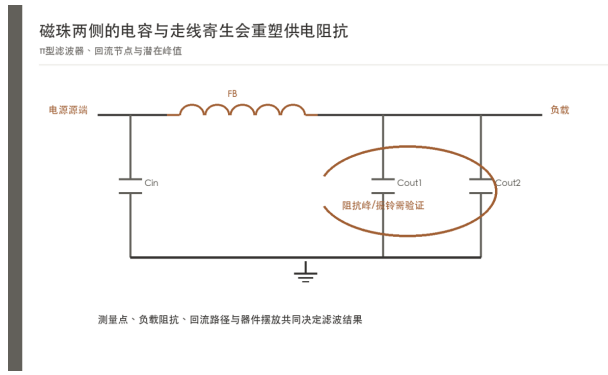

图 4 磁珠与两侧电容共同组成电源滤波通路
把600Ω读成“某频率下的阻抗”只要补上频率条件，磁珠的规格就不难理解。先找到噪声频段，再选曲线和电流条件都合适的器件。
