空间太挤，过孔能不能直接打在焊盘上？
先分清漏锡、塞孔和工艺确认
焊盘内过孔是工艺方案，不是单靠 Layout 决定的几何捷径
图 1 焊盘内开口过孔实物示例
普通开口过孔直接落在贴片焊盘上，可能让熔融焊料沿孔迁移，改变焊点锡量与两端润湿平衡。焊盘内过孔并非永远不能用，但必须按板厂和装配厂认可的填孔、封帽、表面处理与检验流程实现。
器件密度一上来，最直接的想法就是把过孔塞进焊盘：线更短、扇出更省空间，DRC 也未必报警。
问题在于，Layout 只解决了电连接。焊膏印刷、回流润湿、孔内吸锡、板面平整度和成本，属于制造与装配的另一条链。
焊点先给出警告：锡为什么会被孔带走源文档指出，过孔落在贴片焊盘上时，焊料可能向孔内迁移，导致焊盘有效锡量减少。对小焊盘或细间距器件，局部锡量变化更容易形成虚焊、空洞或焊点不一致。
小尺寸片式器件还要关注两端润湿力是否平衡。若只有一端被过孔改变了热容量或可焊面积，回流时可能出现偏移或立碑风险。
BGA也把孔放进焊盘，差别藏在制程里细间距 BGA 的扇出空间有限，焊盘内过孔可能成为必要方案。这里的关键词不是‘孔打进去了’，而是孔是否经过匹配的填充、封帽和平整处理。

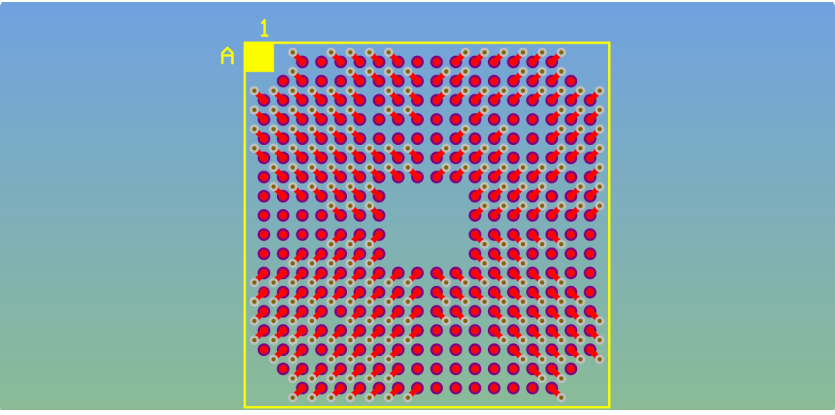

图 2 BGA 焊盘内过孔布置示例
未经处理的机械孔、树脂填孔后再封帽的孔、微盲孔，制造路径和装配风险并不相同。项目必须把结构名称、孔径能力、表面平整度和验收要求写进制造资料。
散热焊盘最容易漏掉的是焊接窗口源文档给出了散热焊盘内布孔的案例。散热过孔可以帮助把热量导入内层或背面，但开孔同样会影响钢网开口、焊料迁移与空洞分布。

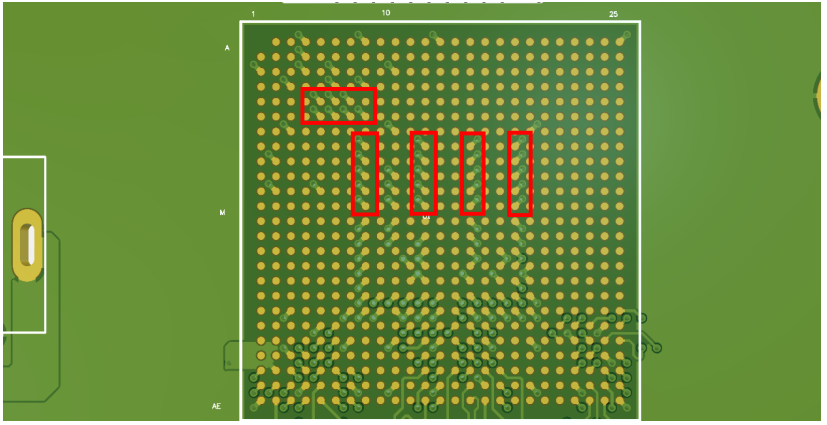

图 3 大面积焊盘内过孔阵列示例
因此，热过孔数量与位置要和封装建议、板厂能力、钢网方案及装配验证一起确认，不能只按‘越多越散热’下结论。
把答案交给板厂、装配厂和验收证据1. 确认器件封装是否允许或建议焊盘内过孔。
2. 区分普通通孔、微盲孔、填孔封帽等具体结构。
3. 让 PCB 厂确认孔径、填充、平整度和表面处理能力。
4. 让装配厂确认钢网、回流与焊点检验方案。
5. 样板阶段用 X-ray、切片或适用的工艺检验验证焊点质量。

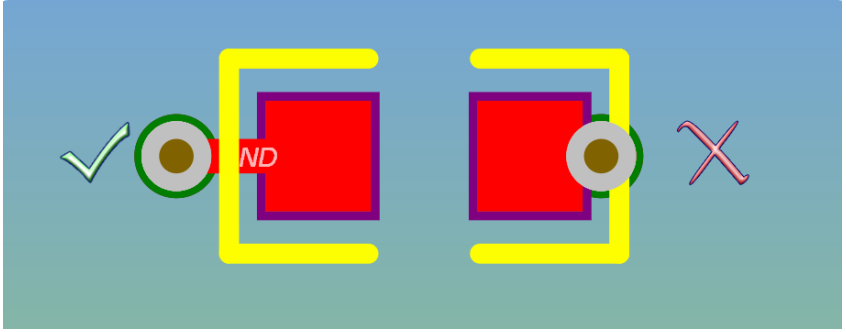

图 4 对焊盘边缘过孔与焊盘外扇出的对比示意
三句常见判断，逐句拆开· DRC不报错就能做：电气规则无法替代焊接与制造评审。
· 所有焊盘内孔都一样：孔的类型、填充和封帽决定工艺边界。
· 散热焊盘随便打孔：还要同时控制钢网、焊料迁移和空洞。
工程判断：焊盘内过孔是一项跨 Layout、PCB 制造和 SMT 装配的工艺选择。只有结构、制程与验收同时被确认，它才是方案，而不是把风险藏进焊盘。
结论：过孔能进焊盘，但不能跳过工艺空间紧张时，焊盘内过孔可以讨论，但不能只由布线便利决定。
下次遇到 Via-in-Pad，先问‘孔怎么处理、谁能制造、怎样验收’，再问‘能不能打’。
