反激RCD吸收回路设计:为什么你的MOS管总在炸?

2026-06-16 16:49
4

上个月有个学员找我诉苦,说他按教科书公式仔仔细细算好了RCD吸收回路的参数,样机一上电MOS管直接炸了。炸了之后他检查了好几遍:电阻功率够、电容耐压够、二极管也是快恢复的——参数全对,为什么还炸?

说实话,这块把我坑过,也坑过我带的很多新人。今天就把MOS管炸管真正的根因讲透。

一、你以为RCD只是个"放电电阻"?错了


反激变换器里,MOS管炸管,十有八九跟漏感有关。

变压器原边和副边之间,线圈不可能100%耦合,总有一部分磁通漏掉了。这部分漏掉的能量,在MOS管关断的瞬间,会产生一个尖峰电压——因为电流突然被截断,漏感的能量没地方去,只能往MOS管的D极、S极之间冲。

没有RCD吸收回路的时候,这个尖峰电压可能直接冲破MOS管的耐压值,啪的一声,完事儿。

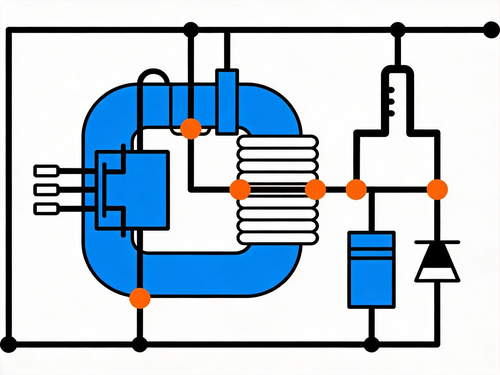

RCD电路的原理很简单:给这个尖峰找个泄放通道。电容把尖峰电压钳住,然后电阻慢慢把电容里的能量放掉。这样MOS管DS极的电压就被限制在安全范围内。

但问题来了——参数怎么算?

很多人卡在第一步:Vclamp电压该设多少?按公式算出来,钳位电压算出来是600V,选个650V耐压的MOS管不就安全了吗?

绝对不是。

二、参数算对了,为什么还是炸?


我带过一个师弟,做60W反激电源。他参照某本经典教材,代入公式算出钳位电容需要47nF,钳位电阻选47kΩ。算完之后信心满满打样,结果一上电,MOS管冒烟了。

他百思不得其解:公式是书上的,参数是算出来的,为什么炸?

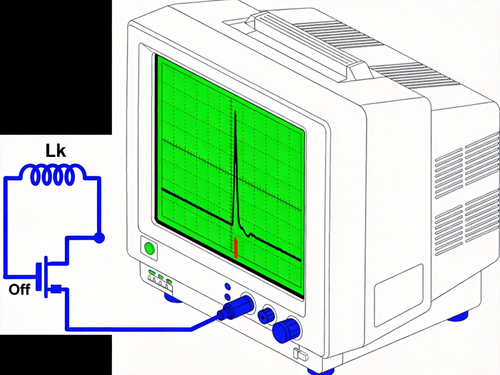

后来我们用示波器一看波形,发现了问题——钳位电压已经超过了MOS管的实际耐压值

原因有两个:

第一,漏感估计错了。 书上给的漏感百分比是1%-3%,但他那版变压器绕制工艺一般,实测漏感达到了5%。漏感大了,尖峰能量就大了,钳位电压自然就高了。

第二,钳位电压计算时没留裕量。 Vclamp一般要设为MOS管耐压的80%-90%,不是让你设到100%。他用650V耐压的MOS管,钳位电压算出来580V,乍一看没问题,但580V已经接近90%了,实测尖峰一过冲,直接超压。

后来我们换了颗800V耐压的MOS管,重新调了一下RC参数,问题解决。

所以你看,RCD设计是个"理论计算+示波器实测"的活,光算参数没用,必须看实际波形

还有个学员问过我:"师兄,我RCD参数按书算的为啥还炸?"我让他把变压器寄过来测了一下——漏感12%,绕制工艺确实差点意思。换了变压器就好了。

所以,遇到炸管问题,先拿示波器量一下漏感值,比你调RCD参数有效得多。


调RCD参数,本质上就是调电压波形。有三个关键点必须看:

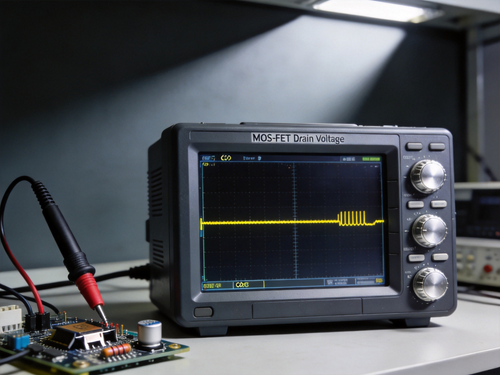

第一,DS波形看钳位是否到位。 MOS管关断时,DS电压应该是被钳位的平台。如果电压还在往上跳,说明钳位电容容量不够,或者放电电阻太大。正常情况下,钳位电压波动应小于10%。

第二,看二极管电流波形。 RCD二极管在MOS管关断时导通,把漏感能量灌进电容。如果电流波形有异常振荡,说明二极管反向恢复时间(trr)太长,需换更快恢复的。选型技巧:trr小于100ns,VF尽量低。

第三,看钳位电阻发不发烫。 损耗估算:P = Vclamp² / R。电阻太小会发烫,长期高温运行会导致阻值漂移甚至烧毁。实测时,高低压、轻重载、满载开机都要测。

四、常见误区:这几个坑别再踩了


误区1:RCD是万能解药。

有些人觉得,只要加了RCD吸收回路,MOS管就不会炸。这是错的。如果变压器漏感太大、RCD参数设计不当、或者PCB布局有问题,RCD也救不了你。

特别是PCB布局这块,原边开关节点、副边整流二极管的走线要尽量短,环路要小。布局差的话,EMI差、振铃严重,RCD吸收回路就是在给烂布局擦屁股。

误区2:钳位电压越低越好。

钳位电压设得太低,RCD回路的损耗会变大。电阻发热严重,整体效率下降。Vclamp一般设在MOS管耐压的80%-90%之间,是个平衡点。

误区3:只调参数,不看温度。

RCD参数调好了,实测波形也不错,但跑了一天发现电阻烧了。这很可能是因为温漂——随着温度升高,电阻的阻值会变化,电容的容量也会变化。高温下的钳位效果可能比常温差很多。

好的设计,要留足温度裕量。

五、总结:RCD设计的核心就三句话

说了这么多,总结一下核心要点:

1. 漏感是根因:炸管大概率是漏感尖峰太大,RCD是泄放通道,不是根治方案。

2. 计算是起点,实测是终点:公式算出参数只是第一步,必须用示波器看实际波形,必要时微调。

3. 参数要平衡:Vclamp取MOS耐压80%-90%,电容保证波动小于10%,电阻兼顾损耗和放电速度,二极管要快恢复。

做到这三点,你的MOS管基本就不会炸了。
