"阻抗都算对了，线宽也按叠层调了，为啥 S11 还是下不来？"这种崩溃我做硬件这几年见多了。每次遇到，大家第一反应都是"是不是板子画错了，要不要重画"。其实S11 下不来，未必是板子画错了——很多是匹配、参考、端接、连接器这几个环节里藏了坑。今天聊聊，阻抗调到 S11 还下不来的几种常见情况，以及怎么快速定位是哪里出了问题。
一、先看曲线形状，再判断问题

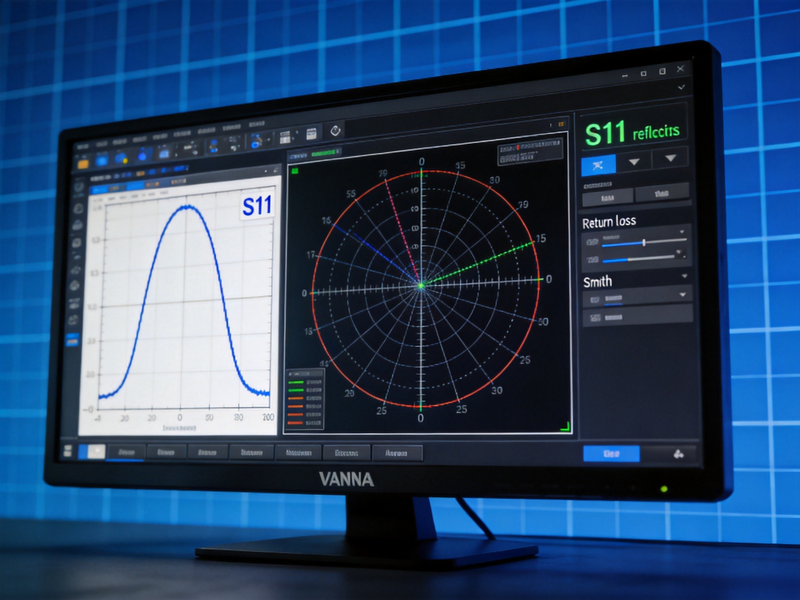

▲ S11 反射系数曲线本身就是诊断报告
S11 曲线本身就在告诉你问题出在哪：
· 谐振点偏移：频点没落在该在的地方，多半是实际介电常数和叠层算的不一样，或者走线长度有误差。
· 谷底不够深：匹配没做好，可能是串阻端接没焊、焊盘过大、参考平面不连续。
· 多个谐振：多半是过孔 stub 太长、连接器阻抗不连续、或者地平面被割断。
· 整段抬起来：参考平面不完整、地过孔稀疏、走线离板边太近都有可能。
把曲线按这几种情况分类看，定位比瞎调快得多。
二、最常见的五个坑

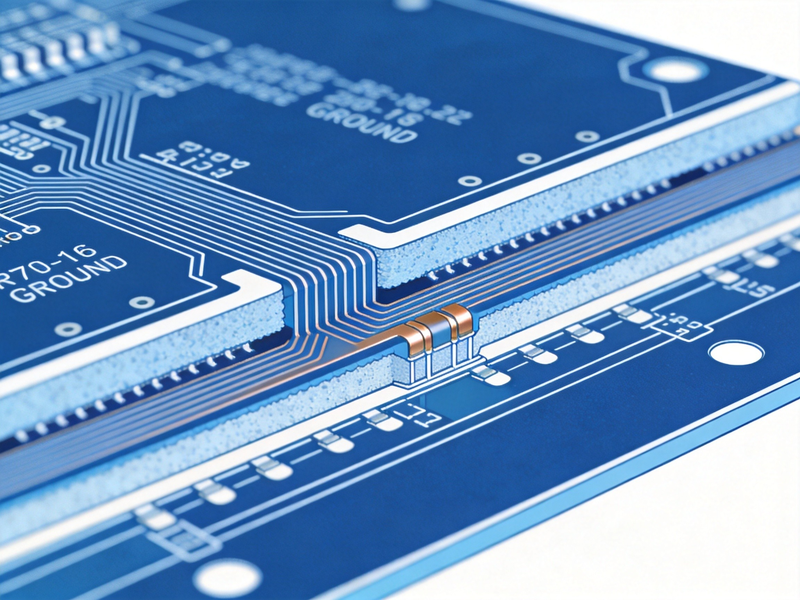

▲ 参考平面被割断是 S11 异常的隐形元凶
坑 1：参考平面没了。走线下面挖了个槽做散热，那段传输线没有参考，阻抗瞬变。这种是 S11 出现多个谐振的常见原因。
坑 2：焊盘和过孔 stub。芯片焊盘的寄生电容会让特性阻抗往下偏；过孔的残余 stub 会在某个频点形成谐振。GHz 以上信号，焊盘大小和过孔 stub 是隐形杀手。
坑 3：连接器或换层。板边 SMA、BTB 连接器、换层过孔——这些地方的阻抗不连续是 6-15dB 的 S11 跌不下去的常见元凶。
坑 4：串阻端接没加或阻值不对。源端串联电阻、末端并联到 VTT 都要算，按规格书的参考设计来，别"差不多"。
坑 5：仿真和实物脱节。仿真用 Dk=4.2，实板可能差 ±0.5；仿真 4 层，实板做了 6 层还没告诉你。叠层对不上，仿真再准也白搭。
三、要不要重新画板？

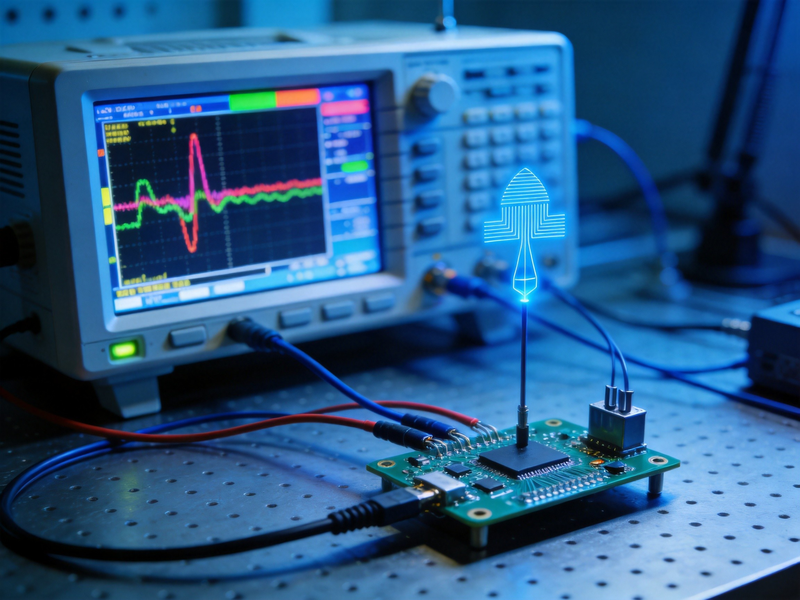

▲ VNA 是 S11 问题的最终裁判
看 S11 偏差多少、卡在哪个频点：
· 偏差 1-2dB，频点对：不用动，调匹配网络就行；
· 偏差 3-5dB，频点偏一点：改走线长度，或微调匹配元件；
· 偏差 5dB 以上，曲线形状完全不对：多半是参考平面或过孔出问题，要查板子甚至返工。
写在最后调阻抗的本质不是"算对线宽"，是让能量在该走的频点尽量走完。
下次 S11 下不来，先别急着甩锅给板厂和叠层。按这个顺序排查：曲线形状 → 参考平面 → 焊盘过孔 → 连接器换层 → 端接匹配。90% 的情况能在不动叠层的前提下解决。
剩下那 10%——如果真是叠层设计阶段就错了，那确实得承认"早该算清楚"，重画就重画吧。
你被 S11 卡过吗？是哪种情况搞定的？评论区聊聊。
