PCB翘曲度是衡量电路板平整度的关键指标，直接影响后续的元器件安装和焊接质量。下面将简要说明其计算方法、测量步骤及判定标准。

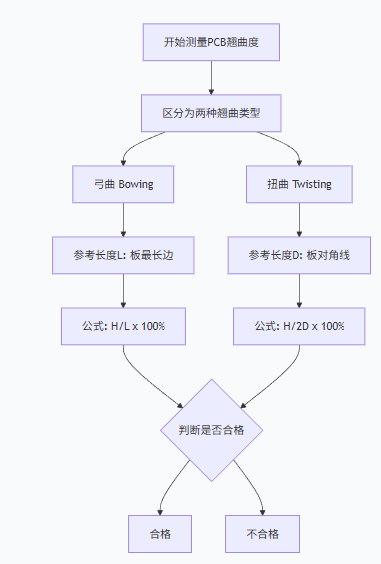

1、翘曲度计算方法
翘曲度的核心计算公式为：
翘曲度 = (翘曲高度 / 参考长度) × 100%
需要注意的是，针对不同类型的翘曲（弓曲与扭曲），参考长度的选取有所不同：
弓曲 (Bowing)：指PCB的四个角在同一平面上的翘曲。参考长度L为板的最长边尺寸。
弓曲度 = H/L×100
扭曲 (Twisting)：指PCB的四个角不在同一平面上的翘曲。参考长度为对角线长度 D。
扭曲度 = H/(2×D)×100 或有使用 H/D×100 的情况，应用时需依据所采用的标准确认。
2、测量步骤要点
平台准备：将PCB自由平放于经检定的水平大理石或钢平台上，不施加外力。
测量翘曲高度：使用塞规或千分尺测量板子翘曲最大的位置与平台之间的空隙高度H。
获取参考长度：根据翘曲类型，测量并确定对应的参考长度（最长边L或对角线D）。
计算与判断：将测得值代入公式计算翘曲度，并与标准要求对比。

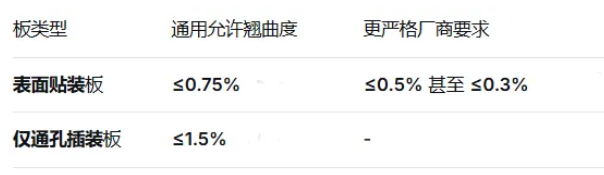

3、翘曲度标准速览
请注意：这些标准主要基于IPC标准（如IPC-6012, IPC-TM-650）及行业实践。具体应用时务必以你的产品规范或客户要求为准。
