经济下行，到处都在裁员，身边的几个人被裁了，一个人干几个人的活，而且老板还把我的工资降了，内外多重打击下，身体也扛不住了，最近经常落枕，专家说这是颈椎病的前兆，于是我就想买个按摩器，放松一下我这个支撑不住大脑的脖子。

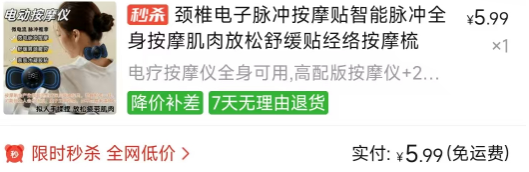

一天深夜刷拼多多，看到一款售价仅5元（还包邮！）的“电疗式按摩器”。
朋友们，五块钱！这年头你上趟厕所，买包纸都不够。这种电疗是按摩器我上次去医院搞中医针灸用过，感觉不错，反正5块钱也买不了吃亏，买不了上当，买个回来体验体验，万一捡漏了呢？结果……我不仅得到了“新鲜”，还顺便体验了“刺激”和“人生反思”。

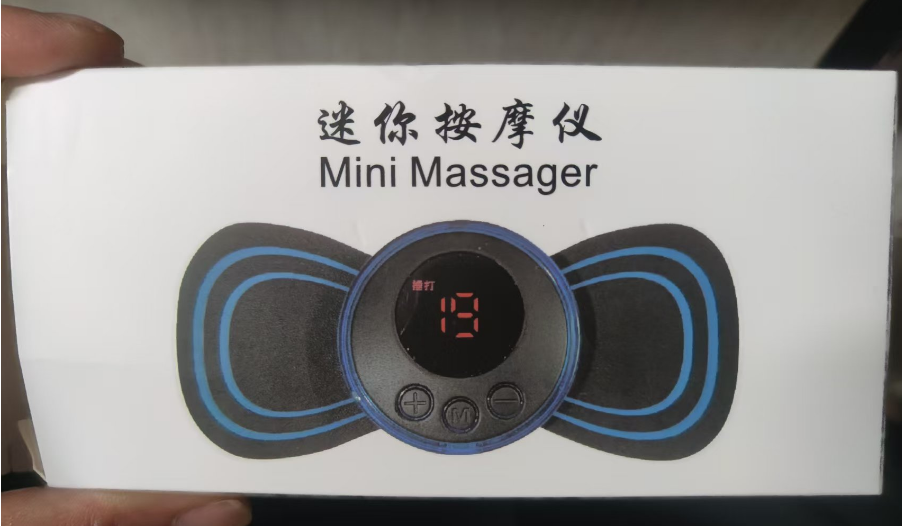

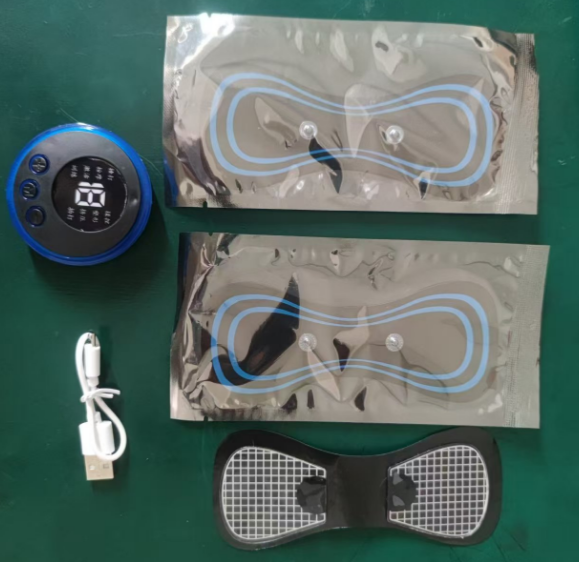

经过3天的时间，我们收到了，包装还不错，配件齐全，咱就说5块钱送这么多配件你还想怎么样。拿出来看一下……
五块钱，还要啥自行车？
虽然小小一个塑料壳，劣质的塑料感，但这不是这款产品的重点好吧。你做的是漂亮，但是贵啊，而且如果贵在不是重点上那不是浪费吗，当下经济下行，钱就要花在刀刃上。

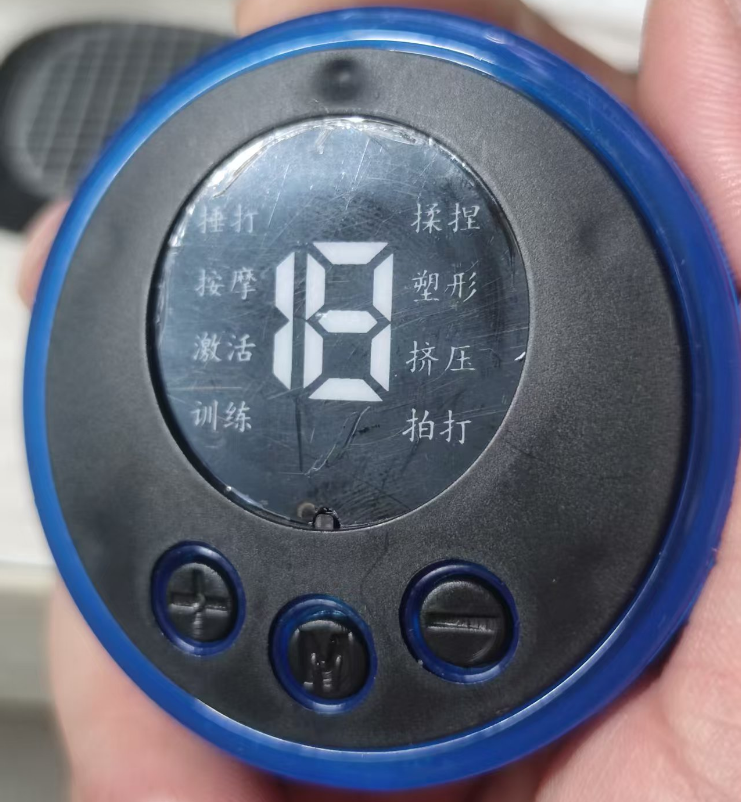

控制面板上，还有个数码管显示档位，只是这个“18”是用9颗LED灯拼了个“数字18”造型，又节省一个数码管的成本，毕竟这几个灯不值什么钱。

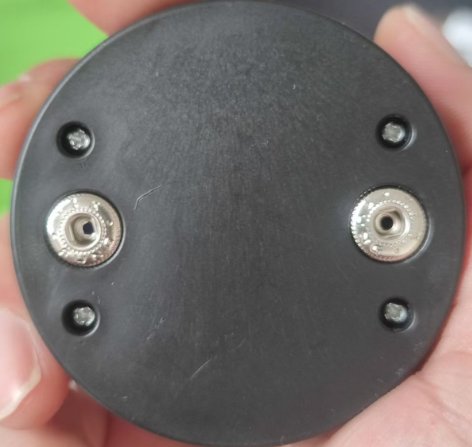

背后两颗纽扣……
是的你没看错，和你衣服上的一样。通过这两个纽扣连接电极片，想法非常的不错，就是不知道导电性怎么样。
拆机——电池让我破防了
咱动手能力强，决定拆开看看。

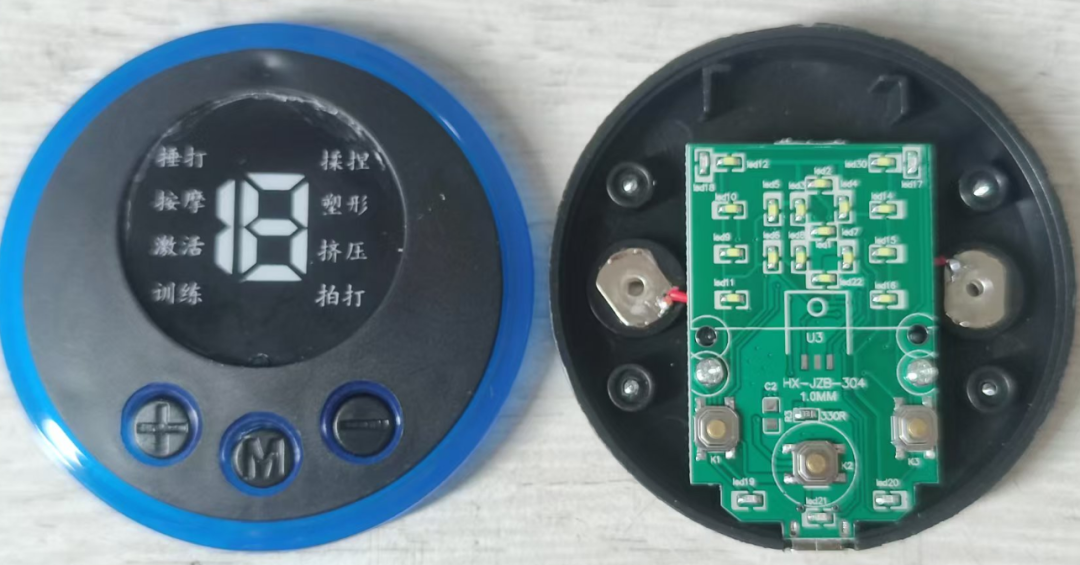

螺丝一拧开，盖子一掀开：
“我靠？！！！”

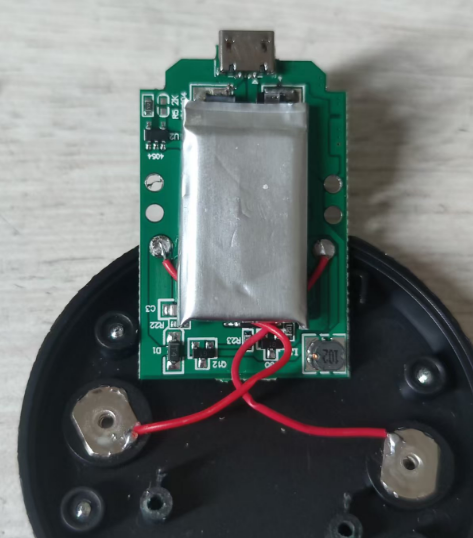

一颗货真价实的锂电池就这么躺在里面
网上随便买块这样的电池都要6~8块，商家你是真的赚钱吗？你是做公益的吗？

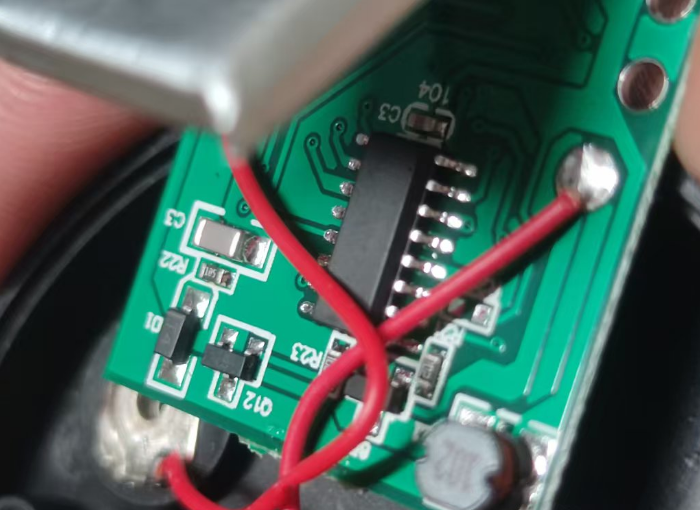

内部有一颗主芯片被磨掉了型号。另一颗是常见的锂电池充电管理IC，贴片工艺还算规整，焊点不寒碜。
电疗按摩器原理科普：不是“按摩”，是“电你一跳”
别被“按摩器”这仨字骗了。它可不是那种小钢珠滚来滚去的机械式，而是利用低频脉冲电流刺激肌肉，学名叫：TENS（Transcutaneous Electrical Nerve Stimulation，经皮电神经刺激）。
通俗一点说就是：
“给你来点电，用电流麻痹你的神经和肌肉，达成一种‘我也说不清是舒服还是难受’的效果。”
它的结构其实很简单：
一块控制主板，产生可调的电脉冲信号；
贴在皮肤上的电极片，导出脉冲；
电流经过你的皮肤和肌肉组织，制造出“滋滋”的感觉。
亲身体验——刺激就一个字，我只说一次！
为了给各位看官交代清楚，我决定亲自上阵试一试效果。

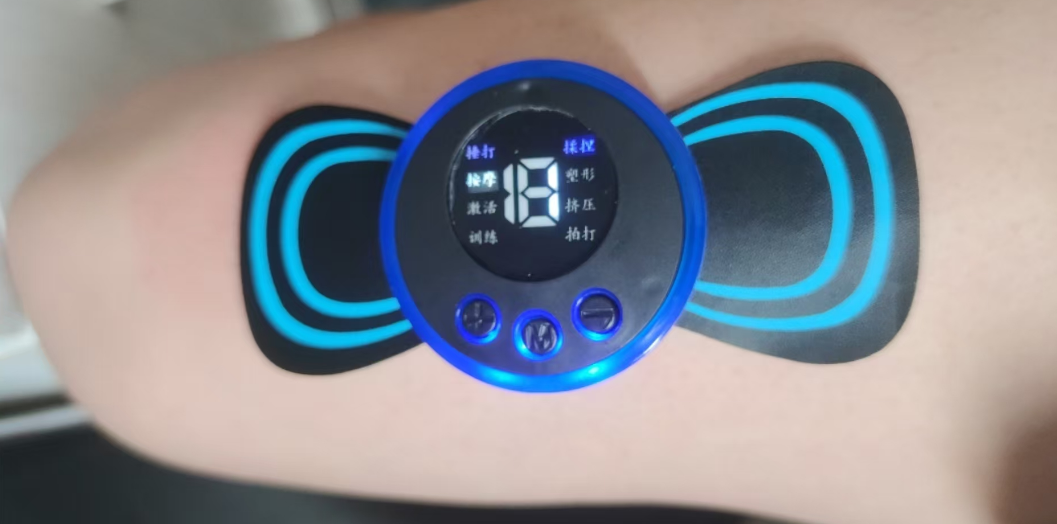

为了测试效果明显又便于取下贴片，我选择了人体最“诚实”的部位之一：大腿。（请忽略照片里我的腿毛，这不是重点。）
打开电源，设置为最低档位：1档
然后——
“哇靠——！”
电流像一把看不见的小鞭子，抽在我腿上。
腿瞬间像打了寒颤一样不由自主地一抽一抽的，完全不是我控制的……
当时我脑子里只剩一句话：
钱白花了
事后回想，那感觉有点像：你刚碰了个静电，然后它一直循环播放。以至于过去了几分钟，我的肌肉还记着那个节奏……所以我建议——请务必贴在皮厚肉多的地方，比如脸，比如屁股。

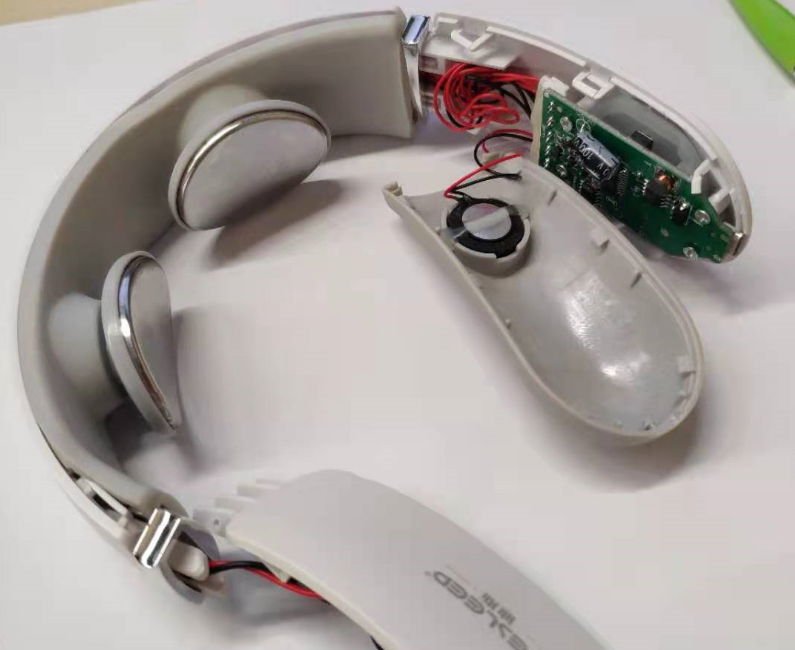

虽然我们不知道这款产品用的方案，但是我们可以通过之前别人拆解过的一款产品分析（以下内容来自网络）。
主控板原理图设计
（1）设计思路
a.升压原理：当Q1接通时，肖特基二极管D1反向偏置，电源经过电感L1至Q1形成回路，输入电压加在升压电感中转化为磁能贮存；当Q1关断时，肖特基二极管D1正向偏置，电感中的磁能因不能突变而转化为电能，此电压与输入电源一起为负载提供能量，并给输出电容C3充电，需要数个脉冲来提供足够的能量以加大输出电压。
对样机升压结果进行了实测，实测结果如下：
b.低频脉冲电流形成原理：通过单片机IO口PB5和PCO输出不同频率的脉冲信号（PB5和PC0输出脉冲对称），组合成不同波形输出（即让人感受出不同的模式）。
PB5和PC0的脉冲完全对称
a. 当PB5为高电平时，PC0为低电平时，Q2导通，Q5截止，则Q4截止，Q6截止，Q8截止，由于人体存在阻抗K欧姆级别，所以Q3导通。
V2=Vin-0.3
V1=V2-IRr=0.3 R10I
PB6为高电平
电流计算：
Vc2约等于0.3V，IQ3e=[(Vin-0.3)-0.3]/R11
IQ3c= IQ3e*ß
流过人体电流：(V2-V1)/Rr=(V1-0.3)/R10
Q2是否饱和，Vin的电压及Rr有关。此时V1和V2也是完全对称的脉冲。
b. (1)PB5为低电平，PC0为高电平，Q2截止，Q5导通，则Q4放大，Q6放大，Q8导通，Q3截止。
V1=Vin-0.3
V2=Vd5 0.3
PB6为低电平
电流经过Q4-V1-人体-V2-Q6-D5-GND
同理可计算电流，Vin和Rr有关。此时V1和V2也是完全对称的脉冲。
(2)PB5和PC0的脉冲不对称，存在PB5和PCO都为高电平。（同时为高，可能会烧坏管子，因此最好不要让PB5和PC0同时为高电平）
Q5导通，Q2导通，Q6导通，则Q4导通，Q3导通。
c.S8050的开关状态跟二极管D5正端电压有关系，D5正端电压跟流过的电流有关系，可以做一个过流保护。一旦流过D5的电流超过10mA，D5的压降就会超过0.7V，三极管Q2会导通。

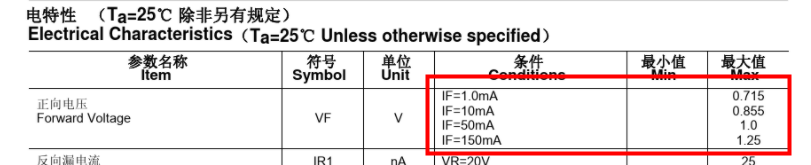

D5参数：

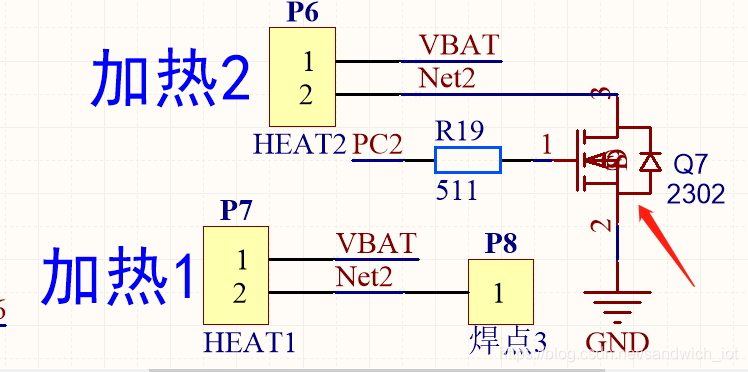

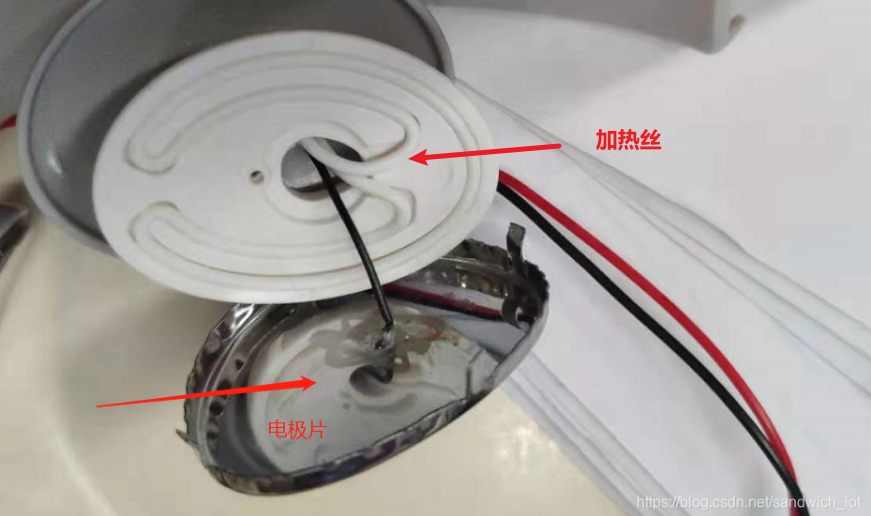

d.加热原理：
这个波形是加热弱的，加热强一直是高电平。
通过单片机PC2输出PWM调节加热丝加热。
（2）实现功能：
1.(电源键作为模式切换键)5种模式：智能模式，舒缓模式，活力模式，锤击拍打模式，刮痧模式。灵活切换5种模式唤醒肌肤能量。

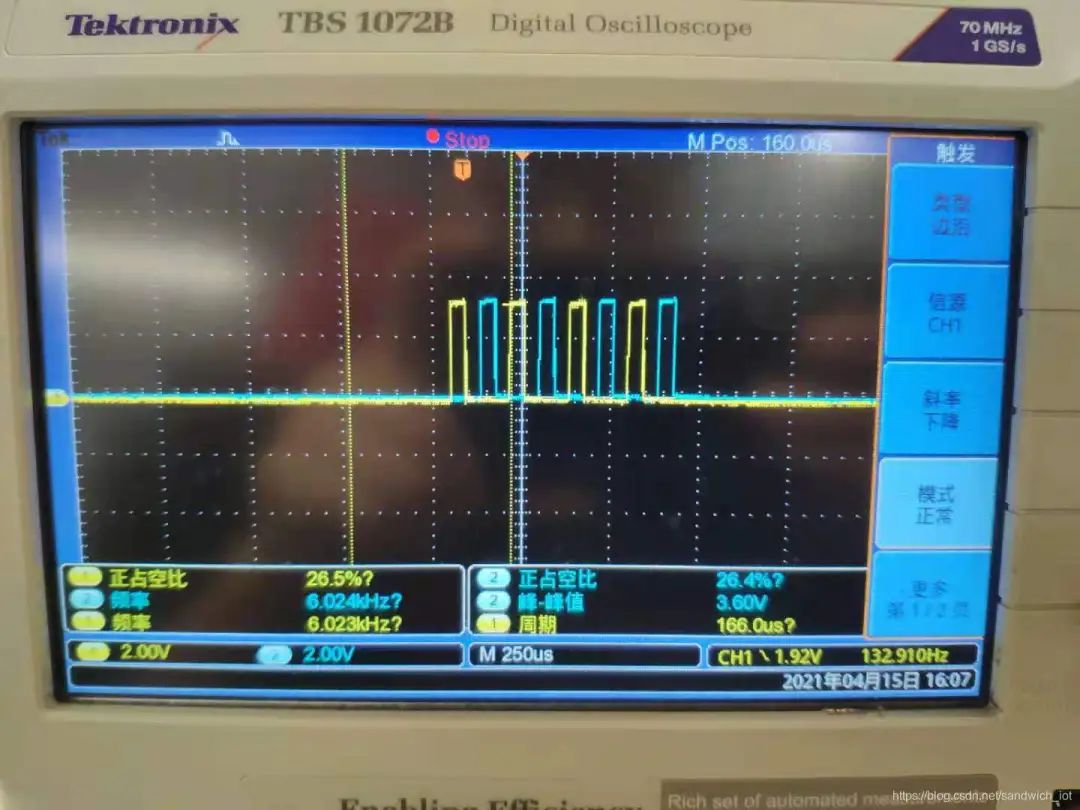

PB5和PC0分别产生正占空比为26.5%，周期为1ms的PWM波，但不能同时为高电平，否则会烧毁三级管（需特别注意）。一次产生四束PWM波后等待一定时间再次产生四束波，循环往复即可实现不同模式的功能效果。

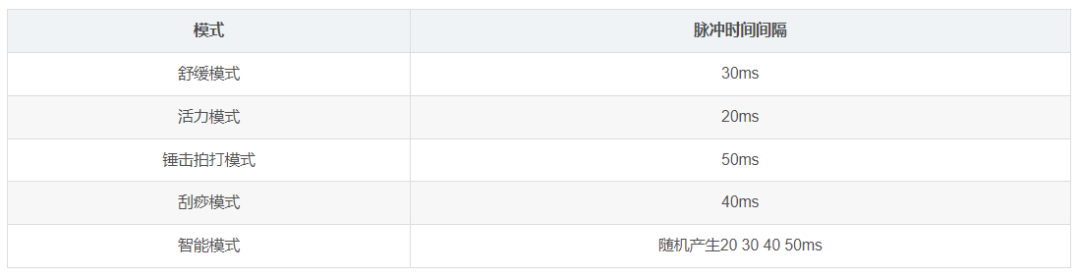

舒缓、活力、锤击拍打、刮痧、智能五个模式是通过脉冲之间的时间间隔来实现的，如下表：
2.（强度键控制）档位0-15档，0档无输出，0-15档体现按摩仪波形幅度的大小，波形幅度最大60V左右，最小档12V。可以随意选择适合你的舒适度。
3.(加热键控制)加热控制：设备可控制加热高档、低档、停止3个档位。可以对颈部进行恒温热敷。
此样机设计，在里面加一个温度传感器会更好。
原因：如果发热量大于散热量就会越来越热，直到平衡。刚开始用的时候，温度不高，手动调到最高档，刚开始可能还能接受，过了一会发现太热了，手动往下调了两档，戴了一会发现热量又不够，又得往上调，来回往复，此时如果加了温度传感器，这个调节过程就可以交给MCU调节控制MOS管（Q7）,从而控制加热丝的温度了。

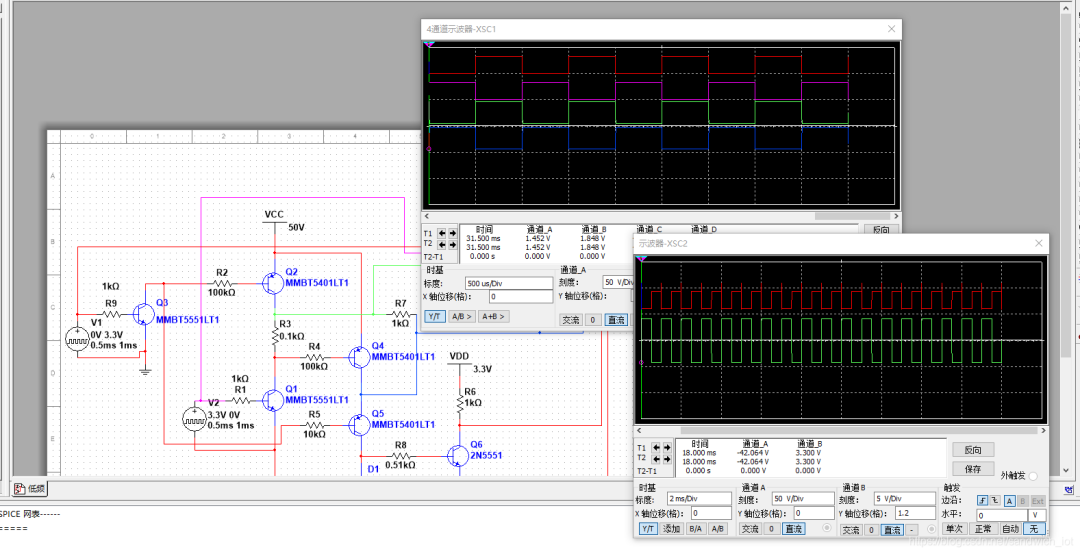

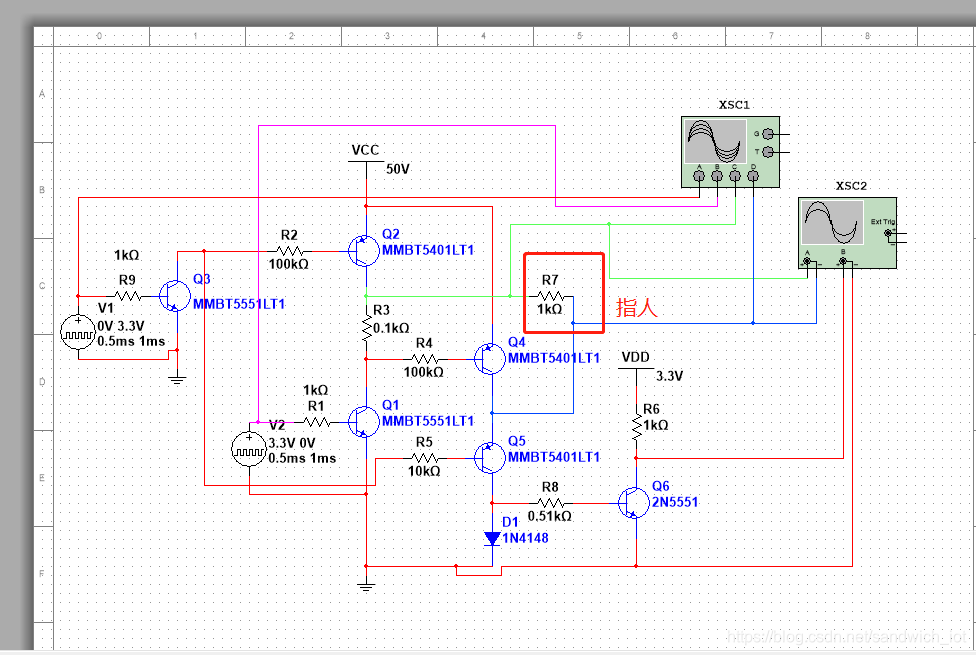

对拆机的样机主控板原理图中低频脉冲输出电流电路进行了仿真。
仿真波形如下：

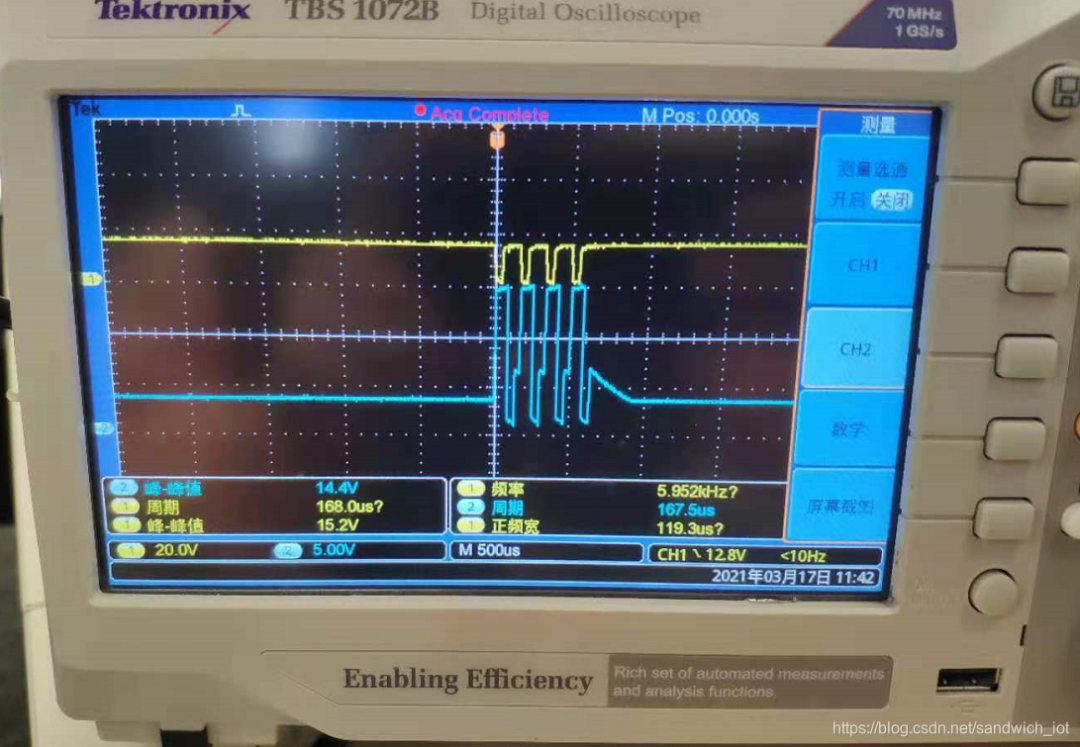

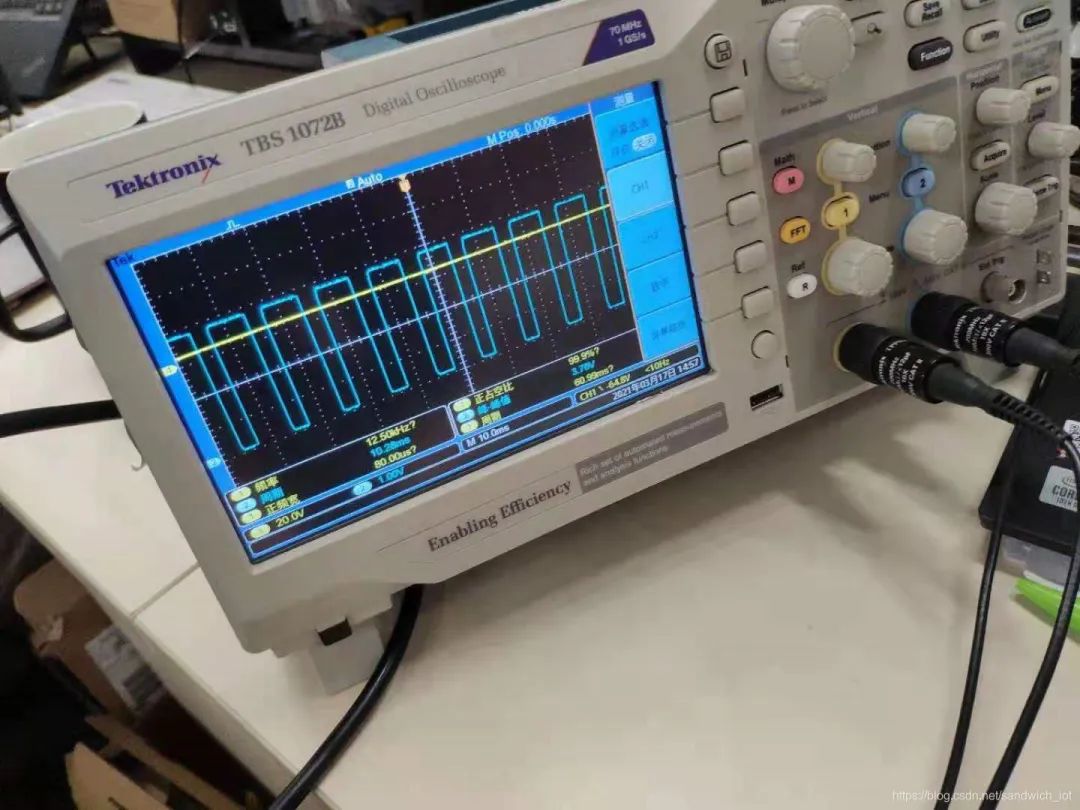

低频脉冲实测输出波形如下：
总结：人间清醒的5块钱，值得一试！
这款五块钱电疗按摩器：
这世界上有很多5块钱买不到的东西，比如房子，比如爱情。
经常坐办公室的人，因为长时间对着电脑，缺少运动，非常容易得颈椎病，按摩工具我也买过好几种，跟大家分享下我的经验，供大家参考
纯手动按摩，力度可控，操作简单，效果还可以，但是需要占用双手，太麻烦，我用了几次就放那吃灰了。
这种按摩器按摩力度大，可以按到深层肌肉，带加热功能，但是需要插电源，不便携，噪音大。适合非常不舒服的时候，下班躺床上使用。
我最常用的还是这种，每次脖子不舒服就带上按摩个几分钟，温和不刺激，带加热功能的还能促进血液循环，脖子就没有那么难受了。主要是便携，早上刷牙上厕所的时候按摩半个小时，上班也可以用，开车也可以用。而且质量还可以，用几年了也没坏。但是需要配一瓶芦荟胶，这样才能与皮肤接触好，不电人。
电疗式按摩器友情提示：
①有心脏病、癫痫史、孕妇，严禁使用！
②不要贴在眼睛、咽喉、心脏、金三角等危险部位
