在高速PCB设计的过程中，针对FPGA设计而言，由于其具有大量的IO管脚，这通常会导致飞线交叉的情况变得相当普遍和复杂。为了简化布线过程并提高设计效率，一个常见的做法是将FPGA的IO管脚进行适当的调换。

利用FanySkill中的“布线功能-换PIN”选项，可以快速将FPGA管脚交换以及更新。换pin之前需要注意的是，在PCB内换pin的走线一定需要拉线对齐如下图1所示

图1 换pin信号拉线对齐

1、执行菜单命令“FanySkill-布线-换PIN”选项如下图2所示激活换pin功能命令，继而弹出其功能设置对话框如下图3所示。

图2 “换pin”菜单命令

图3 “换pin”设置对话框

2、“换pin”对话框中在其左下角“ALL”、“Singel”选项可以来回点击切换下避免出现不必要的问题，注意最后需要选择“ALL”选项如下图4所示；在“U”设置框内输入需要换PIN的器件位号如下图4所示，此实例中为U1器件即输入U1即可。

图4 “换PIN”对话框设置

3、设置完成之后回到PCB界面光标右击选择“Temp Group”选项如下图5，然后光标点击需要换PIN的走线如下图6所示，可以看到被选中的换pin走线则被高亮显示。

图5 “Temp Group”选项

图6 换PIN走线高亮显示

4、换PIN走线选中完成之后鼠标右击选择“ Complete”选项如下图7所示，继而会弹出被选择走线的PIN以及NET网络表格显示如下图8所示。

图7 “complete”选项

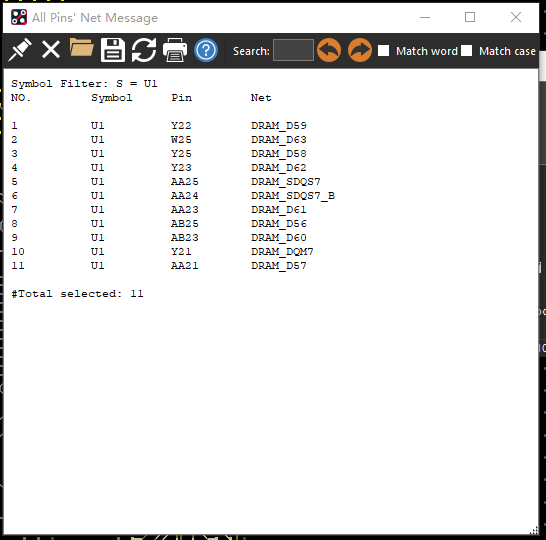

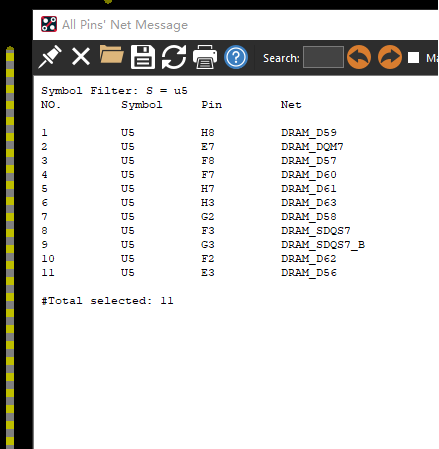

图8 被选中走线的PIN以及NET显示

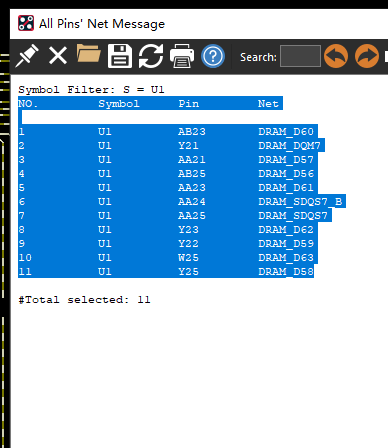

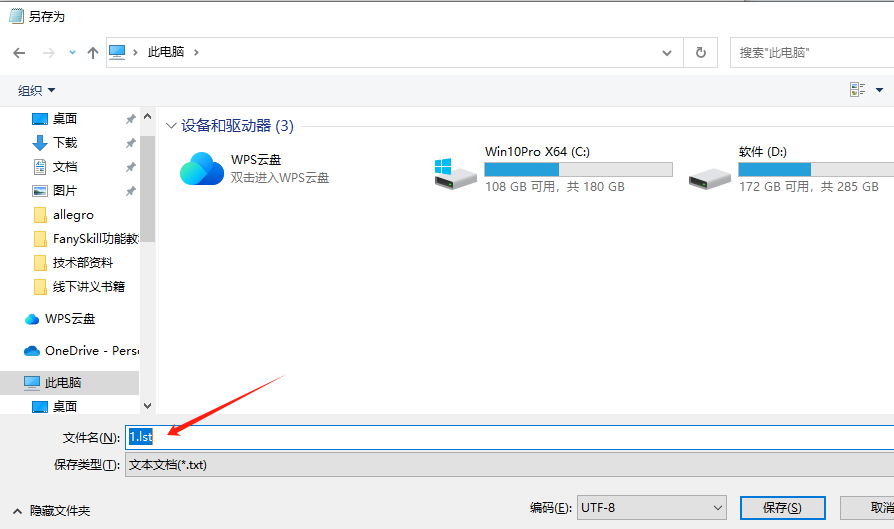

5、新建一个文本文档，将表格内symbol、pin、net等信息选中复制过去如下图9所示。

图 9 表格中选中内容复制

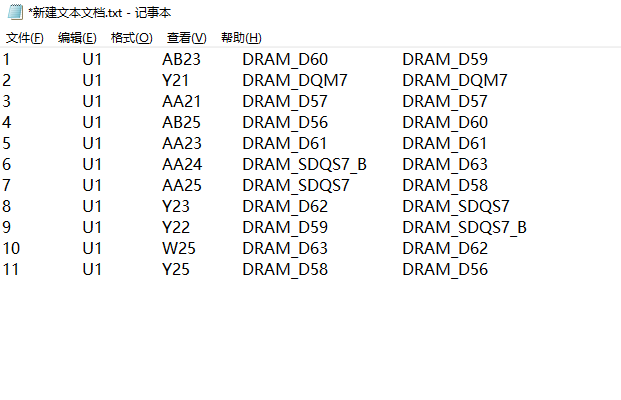

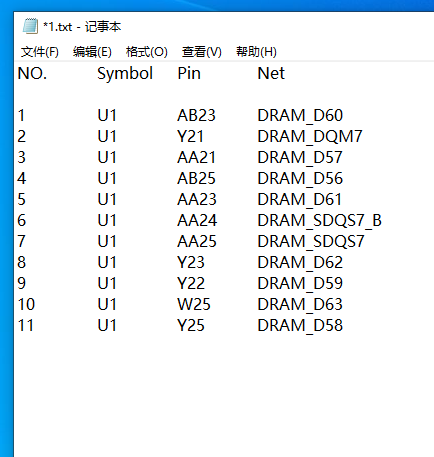

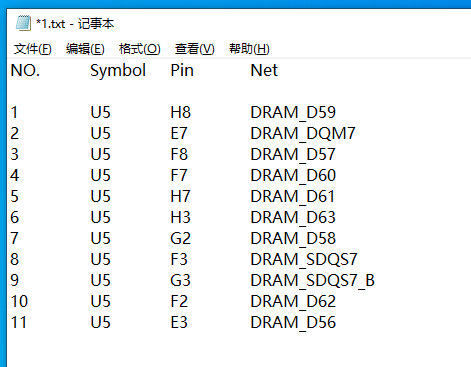

图10 文本文档中将内容粘贴

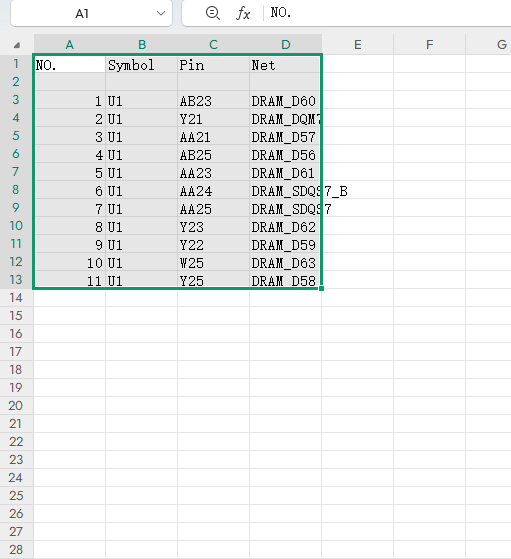

6、新建一个excel文档将文本文档中的内容复制过去如下图11所示。

图11 复制到excel表格内

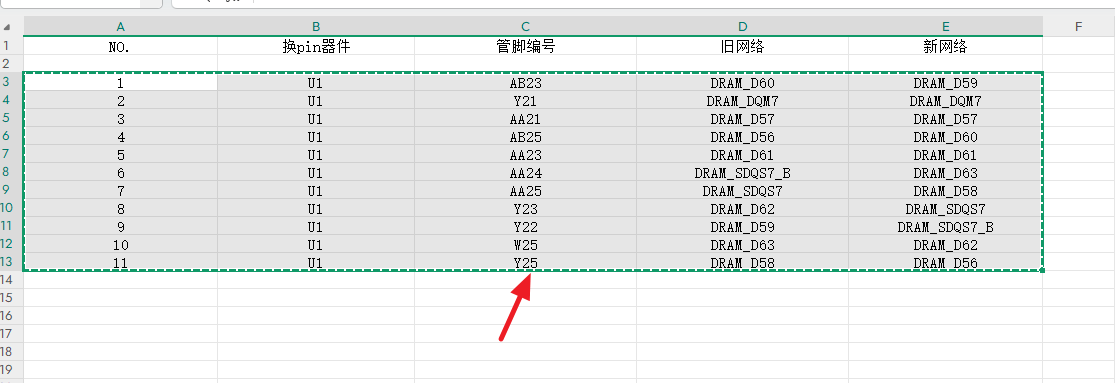

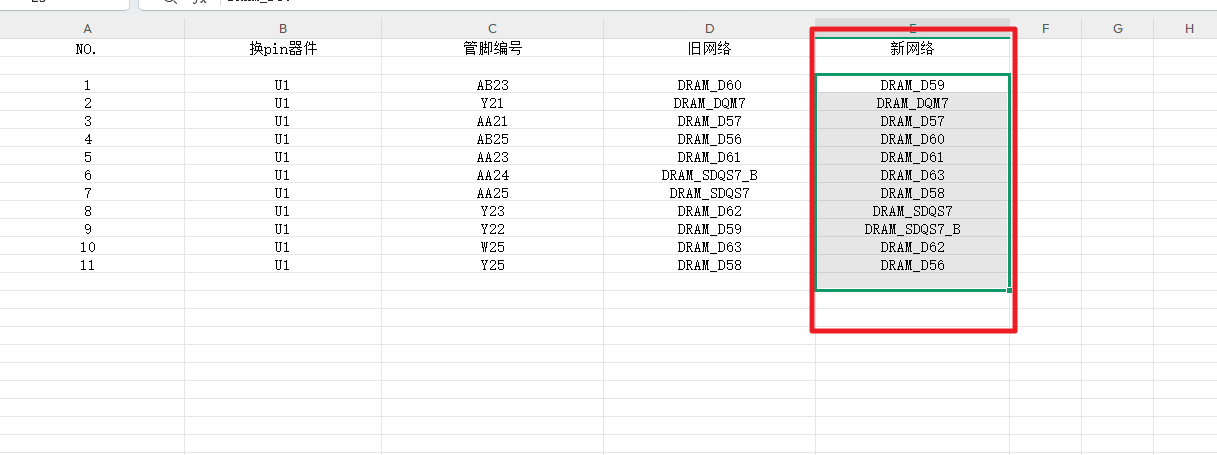

7、此内容复制到excel表格之后，在excel中调整下表格大小宽度以及更改下标题栏内容如下图12所示。

图 12 excel表格调整

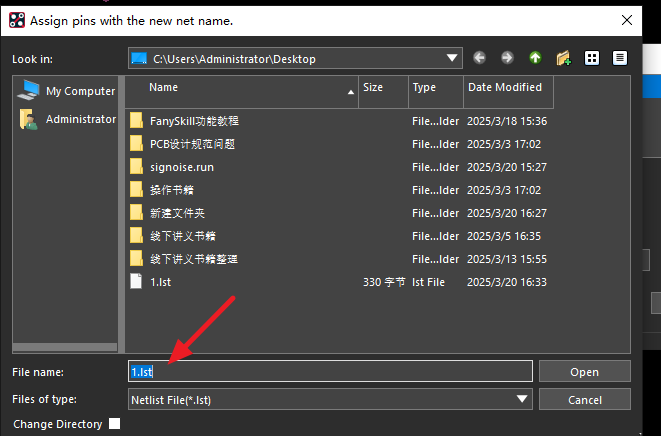

8、excel表格调整完成之后，回到Allegro软件内继续执行菜单命令“FanySkill-布线-换PIN”选项激活换pin功能命令。在弹出换PIN对话框之后，鼠标在PCB界面右击选择“Temp Group”选项如下图13所示。然后鼠标左键将另一侧需要换PIN器件上的走线选中，继而被选中的走线高亮显示如下图14所示。
