PCB上磁珠和0Ω电阻有什么区别?EMI超标时为什么不能盲目换磁珠?

浏览量:3
时间: 2026-10-30 11:53:23

EMI · 器件选型

企业面试常会拿原理图中的FB元件提问,看你能否从阻抗频率特性和实际噪声路径判断。

先给结论

0Ω电阻主要用于连接、配置或调试隔离;磁珠在目标高频范围呈现频率相关阻抗并可能通过损耗抑制噪声。是否有效取决于噪声频率、直流偏置、实际回流路径以及滤波结构。

① 面试官到底在考什么?

磁珠常见于数字/模拟电源分区、接口与电源入口。面试官看重的是,你是否知道“标称600Ω@100MHz”并非直流电阻,更不等于在所有频率都有600Ω。

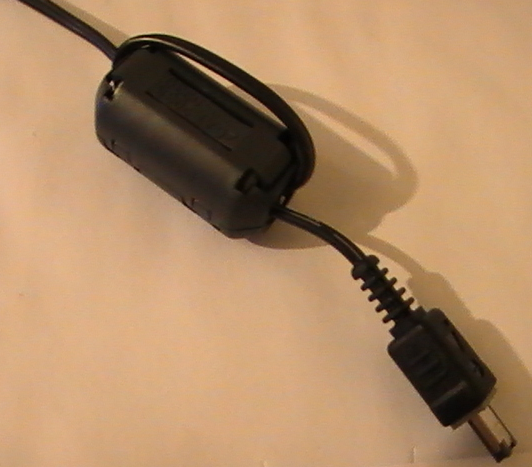

真实线缆铁氧体磁芯照片,用于说明铁氧体材料对高频干扰的作用。线缆磁环与PCB贴片磁珠封装、偏置和阻抗曲线不同,不能直接互换参数。

② 工程思路:按这个顺序展开

01 / 先找噪声源和受害端

检查失败频点、共模/差模路径、开关节点和接口回流,明确要抑制哪一段频谱,而非凭经验乱替换。

02 / 再看磁珠的实际曲线

读取阻抗-频率曲线,并检查额定电流、DCR、直流偏置引起的阻抗衰减、局部温升和与电容构成网络后的共振。

03 / 最后验证布局和效果

磁珠两侧的回流、接地与电容位置同样关键;整改后重复相同工况测量,比较关键频点的变化。

③ 常见失分点

  • 认为磁珠等同“带阻值的电阻”,只看100MHz时一个阻抗数字

  • 磁珠串联在所有高速信号线上,忽略信号完整性损耗

  • 没有测量就把“换磁珠”当作EMC故障的标准答案

④ 面试时可以这样回答

“0Ω电阻主要用于跳线、配置和测试;磁珠利用频率相关阻抗抑制某些高频噪声。遇到EMI超标,我会先定位源、路径和频点,再对比磁珠的阻抗曲线、偏置电流和滤波布局。选型后一定复测,不能因为放了磁珠就默认有效。”

面试官可能继续追问

为什么有时把磁珠换成0Ω,某个频点的噪声反而下降?
