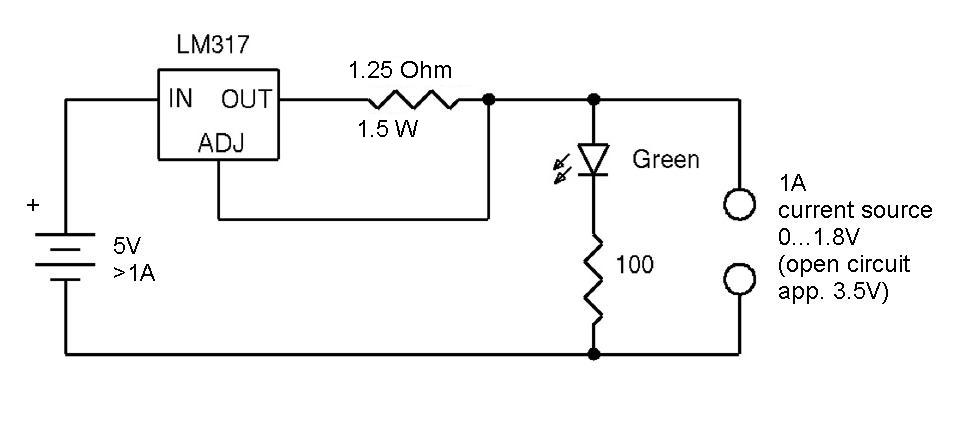

看懂一个1A恒流典型电路，才能解释为什么公式算对了，实际电路仍可能限流或过热。
核心判断LM317恒流方案的设定电流近似为1.25 V/R，但实际工作还依赖输入余量、芯片压差、负载电压和功率耗散。
0101 / 先解释设定电流
LM317试图维持OUT与ADJ之间约1.25 V参考压差；当电阻接在OUT与ADJ之间，负载电流约等于1.25/R，另有较小的调整端电流。示例电阻为1.25Ω时，理想设定约1A。电阻功耗近似I²R≈1.25W，应按额定功率与温升留余量。
0202 / 再看为什么会失调
恒流不代表无限电压源：输入电压必须同时覆盖负载压降、1.25 V取样电阻压降和芯片所需的最小压差。负载阻抗升高、输入降低或温度升高时，可能先触及压差/限流/热保护边界。
0303 / 热设计不能省
估算芯片耗散时，先计算其自身输入与输出之间的压差乘以流过器件的电流，再根据封装和热阻求结温裕量。散热器、环境温度及负载最大电压都可能决定该方案是否可用。
0404 / 面试参考回答
“恒流值由参考压差和采样电阻决定，但我会进一步检查压差预算和功率预算：电阻耐受1.25W以上的损耗，芯片在最不利负载及环境温度下不能超出热限制，并结合数据手册核实限流与保护区间。”
不要把LM317的“1.5A”等典型产品宣传数字直接当成任何压差、散热条件下都可持续输出的电流。
追问把输入从5V升到12V后，恒流能力一定改善吗？为什么散热可能反而更难？
