它不仅是一分二结构，还是一个可以同时讨论匹配、功率分配和隔离的经典面试题。

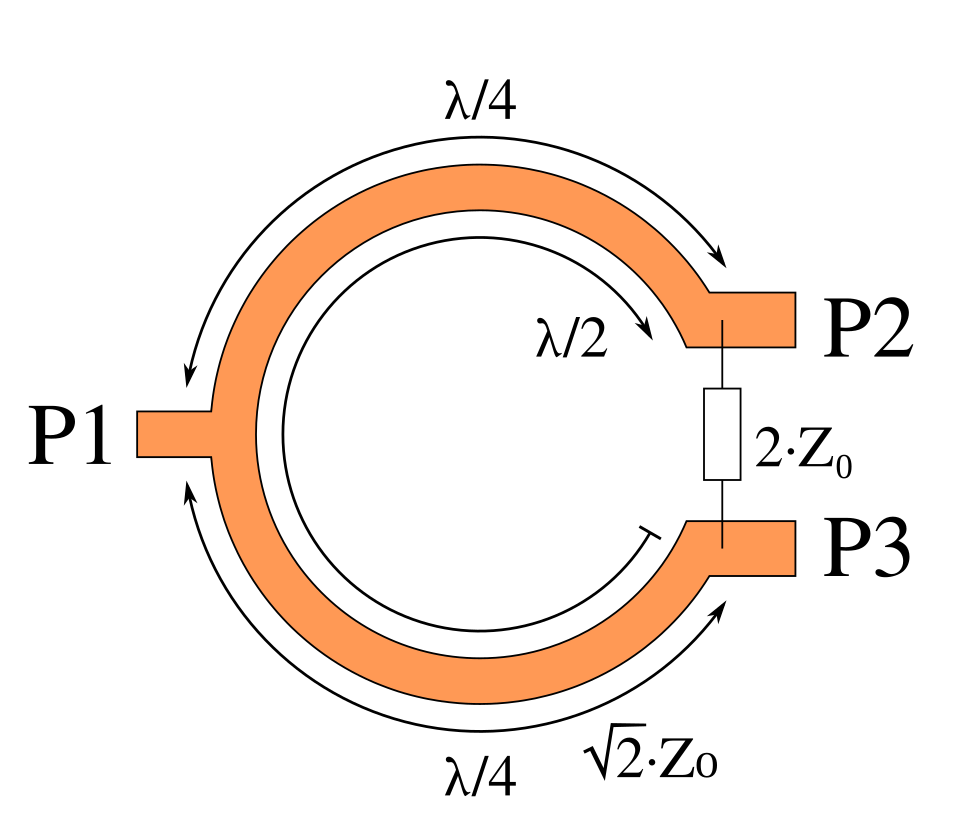

核心判断理想等功率Wilkinson功分器由两段四分之一波长传输线与一个跨接输出端的隔离电阻构成；隔离电阻主要消耗不平衡模式的能量。
0101 / 50Ω系统的几个标称值
在理想中心频率、两路等分且系统阻抗Z₀=50Ω的情形下，两条四分之一波长支路的特性阻抗约为√2×Z₀≈70.7Ω，两输出口之间跨接电阻为2×Z₀=100Ω。理想每路分配损耗是3 dB，实物还包含导体、介质及不匹配损耗。
0202 / 电阻何时耗能
两路端口匹配且对称时，等幅同相信号下电阻两端近似等电位，理想情况下不耗功；如果一路反射或负载失配，两路电位不再相同，电阻为奇模/不平衡分量提供耗散路径，有助于改善输出口隔离。
0303 / 仿真验证清单
分别查看输入回波S11、分配路径S21/S31、输出隔离S23，以及目标频段内的幅相平衡；还要考虑电阻寄生、电路基板Dk、线宽和物理四分之一波长。不要把中心频率的理想结果外推到任意带宽。
0404 / 面试参考回答
“Wilkinson两支路负责变换匹配和等分功率，跨接电阻承担输出隔离功能。对于50Ω等功分方案，理想值为70.7Ω支路和100Ω跨接电阻，最终仍须用S参数和实物验证。”
“每路输出少3 dB”首先是功率一分为二，并不意味着隔离电阻在对称状态下持续吃掉3 dB。
追问当一个输出端完全开路时，另一个输出端一定还能保持理想匹配吗？
