把发射/接收链里的I支路、Q支路和相差90°的本振关系讲明白，才能解释图形畸变。
看原理图｜为何需要两路正交分量

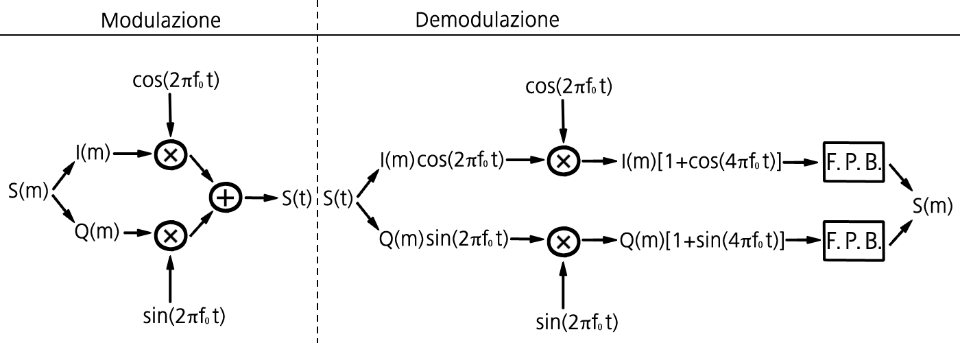

正交调制器把基带I(t)与同相本振相乘，把Q(t)与相差90°的本振相乘，再合成为射频信号；接收端按正交本振分路解调。理想情况下，两路增益匹配且相位相差90°。
三个失真源依次分开
增益失配会使I/Q幅度比例变化；正交相位误差会造成星座图倾斜和镜像抑制恶化；DC offset可能在零中频架构中引入直流偏移及本振泄漏相关问题。不要把三种现象都归为“噪声大”。
工程测量怎么闭环
用已知调制信号测EVM、星座图、镜像功率和频谱；分别对比I/Q幅度、相位与直流分量，再检查本振分相网络、模拟通道增益/滤波、ADC/DAC偏置与数字校准。校准后仍需覆盖频率、温度和电平范围。
INTERVIEW ANSWER · 面试参考答法
我会先区分增益不平衡、相位不正交和直流偏移，用EVM、镜像抑制和星座图判断主导因素，再结合I/Q本振相位、模拟链增益及数字校准验证修复。单看总接收功率并不能定位正交误差。
I/Q两路幅度相同，不等于两路本振严格正交。
延伸追问为什么I/Q相位误差会出现镜像泄漏？EVM和误码率是否总能一一对应？
