题库分类：PCB设计适合经验：1—5年难度：中高级题型：布局场景题 + 工艺取舍题
面试题
拿到一颗高密度BGA器件后，你会怎样决定使用普通通孔、盲埋孔、微孔还是盘中孔？扇出需要几层，应该怎样评估？
面试官真正想考什么
这道题不是让你背某个球距对应哪一种过孔。面试官想确认你能否把封装焊球图、关键网络、PCB叠层、板厂最小线宽线距、孔径与环宽、装联可靠性、成本和交期放进同一个决策链。
回答思路
第一步：先拿齐封装和制造约束
我会先确认器件厂推荐焊盘、焊球间距、焊球阵列深度、禁布区、底部电容及高速接口约束，再向板厂确认可量产的机械孔、激光微孔、层间组合、盘中孔填孔盖铜、最小线宽线距和厚径比能力。样板能做出来不代表批量良率、可靠性和交期都合适。
第二步：按网络类型规划逃逸方向
外围焊球通常可以直接表层逃逸，越靠内圈越依赖过孔和更多信号层。规划时先处理电源、地、高速差分、参考时钟和受管脚交换限制的网络，再安排普通低速信号。不能只追求“全部走通”，还要保证高速线换层后的参考连续、差分对对称和电源过孔阵列的电流路径。
第三步：根据可布通性选择过孔结构
球距较宽、通道充足时，可优先评估焊盘外狗骨扇出配机械通孔，工艺成熟且成本可控。球距更密或内圈通道不足时，再评估微孔、盲孔、错叠微孔或填孔盖铜的盘中孔。盘中孔如果没有合适的填孔与表面处理，焊接时可能出现吸锡、焊点空洞或平整度问题，因此不能把普通开口过孔直接放进BGA焊盘。
第四步：估算层数而不是拍脑袋
我会按每层可用通道、焊球阵列深度、过孔反焊盘占用、关键网络分组和参考平面需求做初步逃逸。随后在EDA里完成一块代表性区域，验证内圈是否真的能布通。若为了省一层而把线宽线距、过孔或参考平面推到板厂极限，通常会把风险转移到制造和信号完整性。
第五步：用DFM和样板验证收口

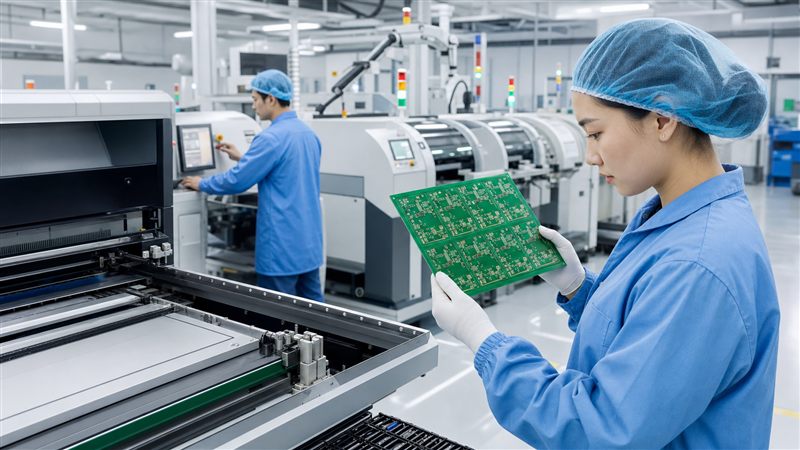

布局完成后检查阻焊桥、焊盘定义方式、钻偏容差、孔到线与孔到铜、微孔叠层可靠性、BGA底部散热和返修空间。新工艺或高可靠项目要与板厂、贴片厂共同评审，并通过截面、X-ray、阻抗或电气测试验证，而不是仅凭DRC通过就投产。
可直接使用的参考回答
我不会只按球距直接指定过孔。先读取器件厂的封装与PCB建议，结合板厂量产能力，把焊球阵列深度、关键网络、线宽线距、孔结构、叠层和成本列出来。外围信号优先表层逃逸，内圈再根据实际通道决定机械孔、微孔或填孔盖铜盘中孔。
方案确定后，我会做代表性区域试布，估算每层能够引出的信号数量，同时检查高速参考、电源回路和反焊盘对平面的影响。最后让板厂和贴片厂做DFM评审，必要时通过截面和X-ray验证。目标不是勉强走通，而是在可量产条件下兼顾电气性能、良率和成本。
面试官可能继续追问
盘中孔为什么通常要填孔盖铜？
目的是获得平整、可焊的焊盘表面并降低吸锡风险，具体工艺还要与板厂确认。微孔一定比机械孔可靠吗？
不能绝对化。微孔结构、层间组合、铜沉积和热循环条件都会影响可靠性，叠孔方案尤其要看工艺认证。BGA扇出层数怎样快速估算？
先按阵列内圈、每层逃逸通道和关键网络分组做估算，再用代表性区域试布校验。能否为了省层把所有高速线集中在一层？
还要看拥塞、串扰、参考平面、过孔和长度预算，不能只看层数成本。
容易失分的表达
“球距小就全部用盘中孔。”——没有核对板厂能力、成本和可靠性。
“DRC能通过就说明BGA能生产。”——忽略阻焊、填孔、钻偏和装联工艺。
“层数越少设计越好。”——可能把风险转移到线宽线距、参考平面和良率。
面试前准备动作
找一份BGA焊球图，给电源、地、高速和普通信号分组。
准备一张普通通孔、微孔和盘中孔方案的成本与风险对比表。
用一小块BGA区域做试布，记录层数判断过程。
参考资料
IPC-7095E：Design and Assembly Process Guidance for Ball Grid Arrays
AMD UG1099：Recommended Design Rules and Strategies for BGA Devices
