凡亿电路沉金工艺（ENIG）详解：表面平整度和焊接可靠性

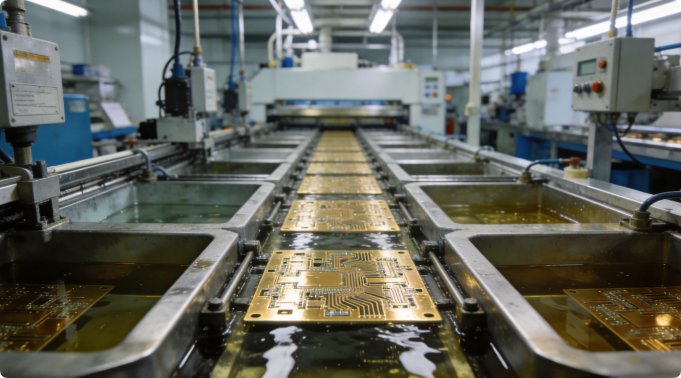

凡亿电路PCB沉金工艺生产车间
在PCB表面处理工艺中，沉金工艺因为表面平整度好、可焊性优异、储存期长等特点，被广泛应用于BGA、QFN等精细间距封装的电路板上。随着电子元器件封装越来越小型化，引脚间距越来越密，对焊盘表面平整度的要求也越来越高。凡亿电路拥有完整的PCB沉金工艺（ENIG，化学镍金）生产线，采用成熟的化镍浸金工艺，确保金面均匀光亮、镍层厚度稳定、焊接可靠性高，满足各类高精度PCB产品的表面处理需求。
工艺定位：凡亿电路ENIG沉金工艺线采用自动化生产设备，严格管控镍层和金层厚度，通过ISO9001质量管理体系认证，配合99%准时发货率的交付能力，为客户提供稳定可靠的沉金板制造服务。
什么是沉金工艺
沉金工艺的全称是化学镍浸金，英文简称ENIG（Electroless Nickel Immersion Gold）。它的基本原理是在铜面上先通过化学还原的方式镀上一层镍磷合金，然后在镍层表面通过置换反应沉积一层薄薄的金。镍层作为阻挡层，防止铜和金之间的扩散；金层则保护镍层不被氧化，同时提供优良的焊接性能。
沉金工艺的核心优势在于表面平整度高，焊盘表面基本是平面状态，这对于细间距BGA和QFN封装尤为重要。相比之下，喷锡工艺的焊盘表面会有一定的凹凸不平，在精细间距焊接时容易出现桥接或虚焊风险。
表面平整度好
焊盘表面平整均匀，适合BGA、QFN等密间距封装，焊接质量稳定可靠
可焊性优良
金层保护镍层不氧化，焊盘可焊性好，储存期长，常温下可保存6到12个月
适合金线键合金面可直接用于金线或铝线键合，满足COB等封装工艺要求
接触电阻低金面导电性好、接触电阻稳定，适合按键板、连接器等有接触要求的场景
沉金工艺的技术参数沉金板的质量好坏，关键在于镍层和金层的厚度控制以及表面状态。凡亿电路在沉金工艺管控中，对每一批次都做厚度检测和可焊性测试，确保工艺参数稳定。
镍层厚度3到5微米，镍磷合金层，作为铜和金之间的阻挡层，防止铜扩散影响可焊性
金层厚度0.03到0.08微米，通过置换反应沉积在镍层表面，起到保护和助焊作用
表面粗糙度焊盘表面平整光亮，满足细间距BGA焊接对共面性的要求
可焊性测试按照IPC标准进行浸锡测试，润湿良好，上锡均匀，不出现反润湿或拒焊现象
沉金板常见质量问题与控制措施沉金工艺虽然优点突出，但如果管控不当也会出现一些质量问题。凡亿电路在长期生产实践中建立了完善的过程管控体系，针对常见问题都有对应的预防和检测措施。
1. 黑盘问题的预防黑盘是沉金工艺中比较受关注的质量问题，主要是镍层表面被过度氧化或腐蚀，导致焊接后界面结合力下降。凡亿电路通过以下措施预防黑盘风险：
严格管控金缸的药水浓度、温度和浸金时间，避免金层过厚或镍层过度腐蚀
定期分析镀液成分，及时补充和更换药水，保持工艺稳定性
每批次产品做镍层磷含量检测和表面形貌观察，确保镍层质量稳定
配合后工序的可焊性抽检，验证焊接界面结合强度
金面出现色差、发红或氧化斑，会影响外观和焊接性能。凡亿电路从前处理到后处理全流程管控，确保金面质量：
前处理微蚀工艺稳定，确保铜面清洁均匀，为沉镍打下良好基础
沉镍金过程中严格控制温度、pH值和镀液活性，保证镀层均匀
后处理清洗彻底，烘干充分，避免药水残留导致金面变色
成品采用真空包装或防潮包装，防止储存和运输过程中金面氧化

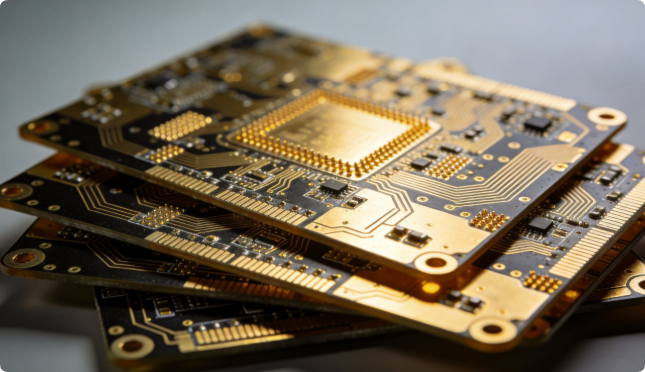

凡亿电路沉金工艺PCB成品板
沉金与其他表面处理工艺对比不同的表面处理工艺各有适用场景，客户可以根据产品的应用需求选择合适的工艺。凡亿电路支持多种表面处理工艺，下表列出常见工艺的特点对比。
工艺类型表面平整度可焊性储存期典型应用沉金（ENIG）优优6-12个月BGA、QFN、细间距封装喷锡（HASL）一般优3-6个月普通消费电子、插件板OSP优良好1-3个月无铅产品、表面贴装板沉银优良好3-6个月高频板、高速信号板沉锡良好优6-12个月连接器、按键板沉金板制造服务流程1
Gerber审核与报价客户提供Gerber文件和工艺要求，工程团队审核可制造性，确认沉金工艺参数和交期报价
2
开料与图形转移按工程资料进行开料、内层线路、压合、钻孔、沉铜电镀等前工序，为沉金做好准备
3
阻焊与沉金工艺完成阻焊制作后，对需要沉金的焊盘进行化镍浸金处理，严格管控各槽位的药水参数
4
检测与品质管控飞针测试或电测试开路短路，AOI外观检查，金厚和镍厚抽样检测，可焊性验证
5
包装发货真空包装防潮处理，按客户要求分板或连片出货，提供检测报告和品质跟踪记录
常见问题解答沉金板和镀金板有什么区别？
沉金是化学镀，通过置换反应在镍层表面沉积金，金层较薄，一般0.03到0.08微米，表面平整度好，主要用于焊接。镀金是电镀金，金层可以做得比较厚，耐磨性能好，但平整度不如沉金，成本也更高，常用于金手指等需要耐磨的接触场合。凡亿电路两种工艺都可以提供，客户可根据实际需求选择。
沉金板的交期一般是多少天？
常规沉金板的生产周期根据层数和工艺难度有所不同。双面板一般3到5天，4到8层板5到7天，高多层或特殊工艺板周期相应延长。凡亿电路提供24小时快板服务，加急订单可优先排产，具体交期以工程评估为准。
沉金板可以做阻抗控制吗？
可以。沉金工艺不影响阻抗控制的实现，凡亿电路沉金板同时支持阻抗控制，阻值范围50到125欧姆，公差可控制在±10%以内。阻抗板会提供阻抗测试条和测试报告，确保阻抗参数符合设计要求。
沉金板最小起订量是多少？
凡亿电路PCB制板支持低至1片的起订量，打样和小批量都可以做沉金工艺。无论是研发阶段的几片验证板，还是量产阶段的批量订单，都可以灵活安排生产。
凡亿电路拥有完整的PCB制板能力，支持2到30层高精度压合，沉金、喷锡、OSP等多种表面处理工艺，工厂通过ISO9001和IATF16949等多项认证，99%准时发货率，7x24小时生产与客户支持。我们的PCB沉金工艺严格管控每一个工艺参数，确保金面平整光亮、焊接性能稳定，满足BGA、QFN等精细间距封装的焊接要求。
除了PCB制板服务，凡亿电路还提供PCB设计外包和SMT贴片加工服务，实现从设计、制板到贴片的一站式交付，帮助客户减少对接成本、加快产品上市节奏。如果您有沉金板制作需求，欢迎联系我们的技术团队。
