Xilinx FPGA 输入延迟原语：IDELAYE2 与 IDELAYE3 详解

在高速接口设计中，时序收敛往往是工程师面临的最大“噩梦”。当数据传输速率突破 800Mbps 时，微小的 PCB 走线差异都足以让系统崩溃。本文将深度剖析 Xilinx 7 系列（IDELAYE2）与 UltraScale 系列（IDELAYE3）的底层原理，带你彻底攻克输入延迟校准难题。

一、核心基础概念：为什么我们需要 IDELAY？

在高速系统中，信号在 PCB 上的传播速度约为 6英寸/ns。这意味着 100mil 的走线误差约等于 16ps 的时间偏差。在 DDR3-1600 中，一个数据窗口仅有 625ps。如果 PCB 绕线无法做到绝对等长，数据眼图就会闭合。

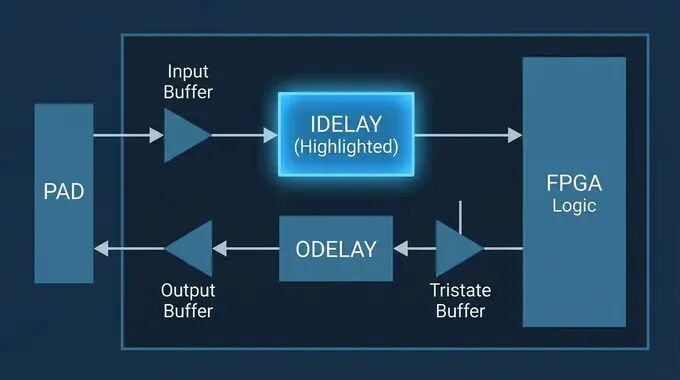

IDELAY 的作用，就是位于 FPGA IO Pad（焊盘）与内部逻辑之间，通过精确控制延时链（Delay Line），在亚纳秒级别“微调”输入信号的到达时间。设计时需牢记以下三大铁律：

• 物理位置锁定：IDELAY 位于 IOB 内部，紧邻物理引脚。一旦信号进入内部布线，无法再使用。

• 伴侣关系：在 DDR 等应用中，必须与 ISERDES 级联使用。

• 心脏依赖：必须由 IDELAYCTRL 提供高精度参考时钟，否则无法保证延时准确性。

二、IDELAYE2 详解（7 系列 FPGA）

对于 Artix-7, Kintex-7, Virtex-7，IDELAYE2 是主力军。它采用“抽头（Tap）”式结构，共有 32 个 Tap，每个 Tap 平均延时约 78ps（受参考时钟影响），总延时范围 0 ~ 2.5ns。

模式场景推荐详解FIXED简单接口延时值在生成 Bitstream 时固定，上电不可变。VARIABLE动态校准最常用。通过 CE/INC 端口运行时动态调节，用于 DDR 读平衡。VAR_LOAD快速配置允许直接加载 5-bit 数值到延时线。

标准动态可调模式（VARIABLE）例化代码：

IDELAYE2 #(
    .CINVCTRL_SEL          ("FALSE"),
    .DELAY_SRC             ("IDATAIN"),    // 关键：信号源来自IOB引脚
    .HIGH_PERFORMANCE_MODE ("TRUE"),       // 开启高性能模式减少抖动
    .IDELAY_TYPE           ("VARIABLE"),   // 动态可调模式
    .IDELAY_VALUE          (0),
    .REFCLK_FREQUENCY      (200.0),        // 参考时钟需与IDELAYCTRL一致
    .SIGNAL_PATTERN        ("DATA")
)
idelay_inst (
    .CNTVALUEOUT (cntvalueout),  // 输出当前延迟值（调试神器）
    .DATAOUT     (dataout),      // 输出至ISERDES
    .C           (clk),
    .CE          (ce),           // 1=使能调整
    .IDATAIN     (datain),       // 来自物理Pad的输入
    .INC         (inc),          // 1=增加延迟，0=减少
    .LD          (1'b0),
    .REGRST      (rst)
);三、IDELAYE3 详解（UltraScale/UltraScale  系列）

在 UltraScale 架构中，E3 带来了质的飞跃：

• 精度革命：原生精度提升至 4~10ps，适应 DDR4-2400 。

• Native Time Mode：支持 DELAY_FORMAT = "TIME"，可直接设定 500ps，无需手动计算 Tap。

• VT 自动校准 (EN_VTC)：FPGA 后台自动补偿电压温度漂移，保证延时绝对稳定。

UltraScale IDELAYE3 例化代码：

IDELAYE3 #(
    .DELAY_FORMAT      ("TIME"),      // 【亮点】单位直接使用ps
    .DELAY_TYPE        ("VARIABLE"),
    .DELAY_VALUE       (100),         // 初始延迟 100ps
    .REFCLK_FREQUENCY  (300.0),       // 推荐参考时钟300MHz
    .UPDATE_MODE       ("ASYNC")
)
idelay_inst (
    .CNTVALUEOUT  (cntvalueout),
    .DATAOUT      (dataout),
    .CE           (ce),
    .CLK          (clk),
    .DATAIN       (datain),
    .EN_VTC       (en_vtc),       // 【核心】使能自动补偿
    .INC          (inc),
    .RST          (rst)           // 注意：E3是RST，E2是REGRST
);四、IDELAYE2 vs IDELAYE3 全面对比特性IDELAYE2 (7系列)IDELAYE3 (UltraScale)延时精度~78ps / Tap4~10ps / Tap可调范围0~31 Tap0~512 Tap配置单位仅支持 Tap支持 TIME (ps)校准功能无内置 VT 校准支持 EN_VTC 自动校准五、工程实战应用案例案例 1：DDR3 接口物理层（IDELAYE2   ISERDES）

核心逻辑是“盲调”。FPGA 通过状态机扫描 0~31 个 Tap，找到数据最稳定的点。注意由于 PCB 走线差异，每一位数据（DQ）必须独立例化 IDELAY。

genvar i;
generate
for(i = 0; i < 8; i = i   1) begin : gen_delay
    IDELAYE2 #(
        .IDELAY_TYPE ("VARIABLE"),
        // ... (其他参数) ...
    ) idelay_dq (
        .IDATAIN (dq_in[i]),   // 每一位独立输入
        .DATAOUT (dq_delayed[i]),
        .INC     (delay_inc),
        .CE      (delay_ce),
        // ...
    );

    ISERDESE2 #( .DATA_RATE("DDR"), .DATA_WIDTH(8) ) iserdes_dq (
        .D (dq_delayed[i]),    // 接收经过延时校准的数据
        // ...
    );
end
endgenerate

案例 2：MIPI D-PHY 接口（IDELAYE3）

利用 E3 的高精度和 VAR_LOAD 模式实现快速对齐。

IDELAYE3 #(
    .DELAY_FORMAT      ("TIME"),
    .DELAY_TYPE        ("VAR_LOAD"), // 允许直接加载数值
    .DELAY_VALUE       (50),         // 初始补个 50ps 的 PCB 差异
    .REFCLK_FREQUENCY  (300.0),
    .UPDATE_MODE       ("ASYNC")
) idelay_mipi (
    .DATAOUT     (data_delayed),
    .EN_VTC      (1'b1),  // 保持高电平，让FPGA自动抵抗温漂
    .LOAD        (load_delay),
    .CNTVALUEIN  (optimal_delay_val) // 直接加载算法值
);六、使用必备注意事项

1. IDELAYCTRL 是必须的！ 一个 I/O Bank 内的所有 IDELAY 共享该 Bank 对应的 IDELAYCTRL。系统上电后，必须先复位 IDELAYCTRL，等待其 RDY 信号拉高。

2. 时钟驱动有洁癖： IDELAY 的参考时钟严禁使用普通逻辑时钟，必须使用 BUFG/BUFIO 产生的稳定时钟。

3. 多通道独立性： 不要试图用一个 IDELAY 控制一组总线。8 位数据线必须例化 8 个 IDELAY。

总结： IDELAY 原语是 FPGA 通往高速世界的“门票”。7 系列 (E2) 稳健经典，适合 DDR3；UltraScale (E3) 引入皮秒级 Time 模式和自动温补，是 DDR4 和 MIPI 的不二之选。
